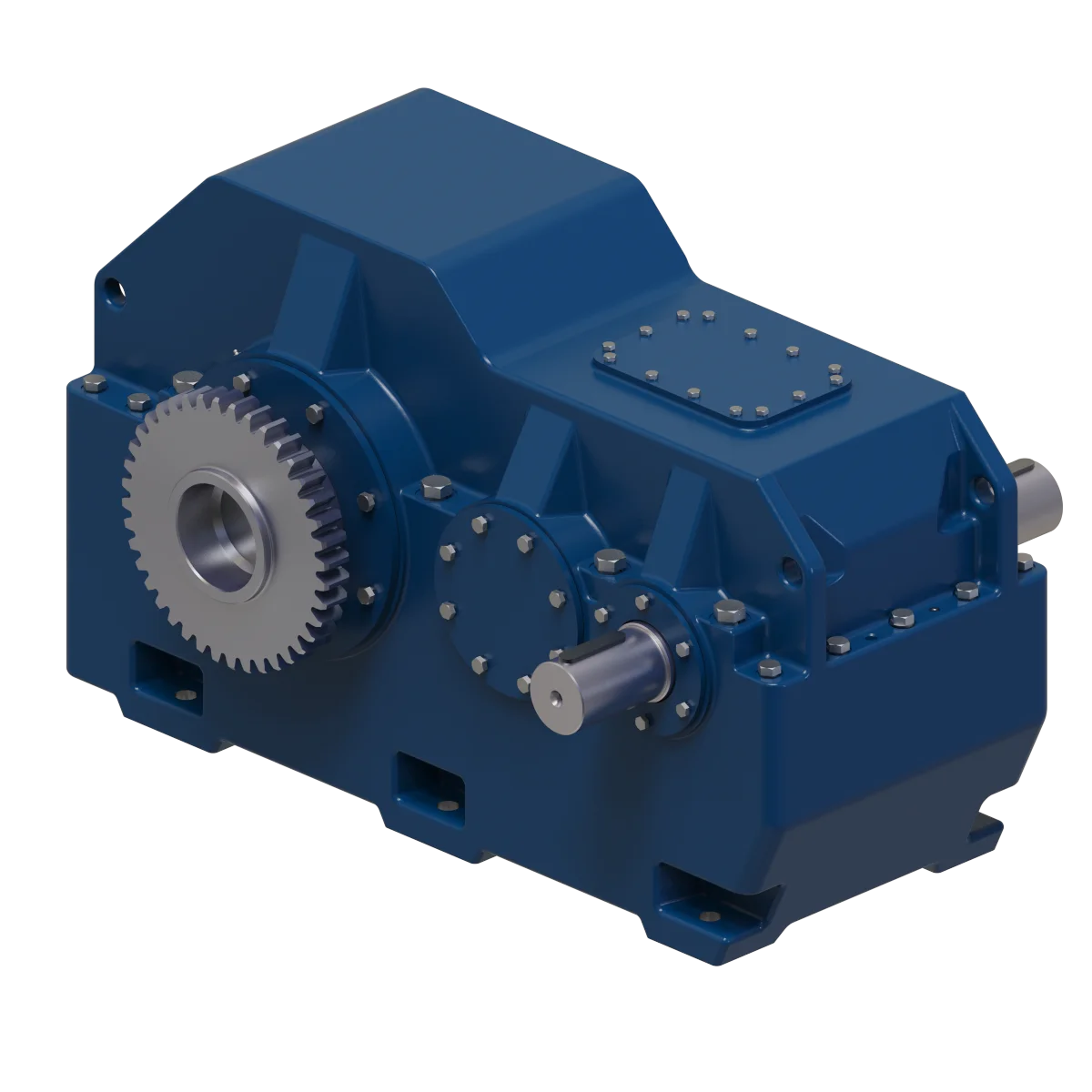

ЦДН-710 (Ц2Н)
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Специальные редукторы ЦДН с зацеплением Новикова с передаточными числами в диапазоне от 8 до 50 предназначены для приводов тяжелонагруженных ленточных конвейеров сыпучих и крупнокусковых грузов. Редукторы могут использоваться в приводах других машин с аналогичными условиями работы.
Условия применения:
• нагрузка постоянная знакопеременная;
• вращение валов в любую сторону;
• номинальный крутящий момент на выходном валу, Н•м 71000;
• климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150;
• горизонтальное расположение редуктора опорной плоскостью вниз.
Пример обозначения редуктора при заказе:
ЦДН – 710– 50 – 12 ЦЦ УЗ
Тип редуктора – ЦДН
710 – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
| Технические характеристики | ЦДН-710 (Ц2Н) | |
| Тип передачи | Цилиндрический | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Цилиндрический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 8; 9; 10; 11.2; 12.5; 14; 16; 18; 20; 22.4; 25; 28; 31.5; 40; 45; 50 | |
| Варианты сборки | 11; 12; 13; 14; 15; 16; 21; 22; 23; 24; 25; 26; 31; 32; 33; 34; 35; 36 | |
| Крутящий момент Н*м | 71000 | |
| Суммарное межосевое расстояние, мм | 710 | |
| КПД, отн.ед. | 0.97 | |
| Масса | 4540 | |
Габаритные размеры редуктора
