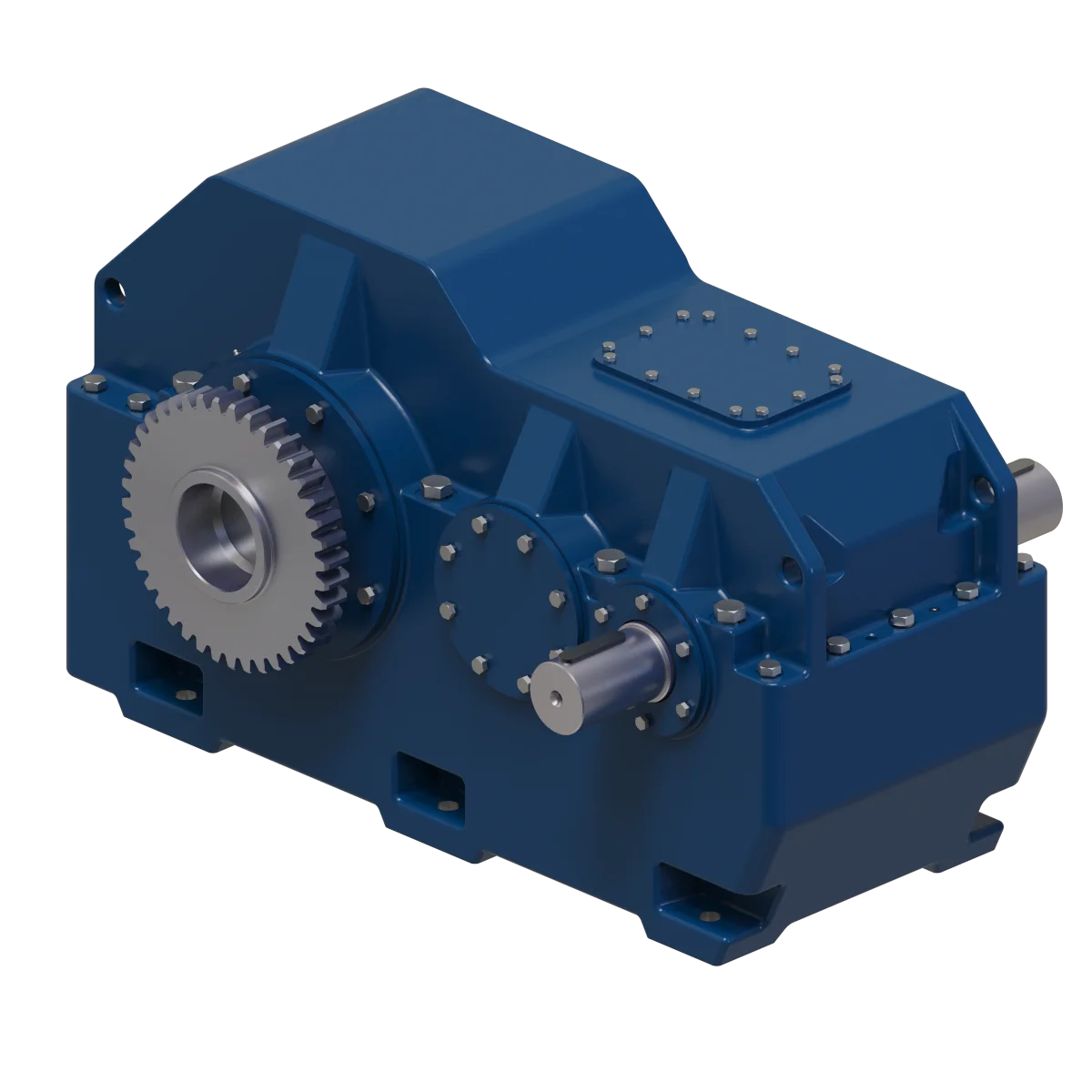

Редуктор ЦДН-630 (Ц2Н)
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Двухступенчатый цилиндрический горизонтальный редуктор ЦДН-630 представляет собой мощное и эффективное устройство, предназначенное для увеличения крутящего момента и уменьшения частоты вращения. Этот редуктор массой 3330 кг используется в различных областях промышленности, в частности, в системе привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и подъемных устройств. Редуктор идеально подходит для работы с оборудованием, которое испытывает вращательно-кратковременные нагрузки, обеспечивая стабильность и эффективность работы.
ЦДН-630 обладает высоким коэффициентом полезного действия — до 98%, что позволяет эффективно использовать энергию, минимизируя потери. Главной задачей редуктора является изменение скорости вращения и повышение величины крутящего момента, что осуществляется за счет его двухступенчатой конструкции и использования цилиндрических шестерен.
Особенностью редуктора ЦДН-630 является его прочная конструкция, которая включает боковые крышки, закрепленные болтами, и зацепление Новикова, что значительно увеличивает долговечность и надежность устройства. Эти редукторы защищены от внешних воздействий благодаря прочному чугунному корпусу, который способен выдерживать значительные механические нагрузки.
Передаточное число редуктора варьируется от 8 до 50, что дает возможность настроить его под различные нужды производственного процесса. Расстояние между валами составляет 630 мм, что обеспечивает возможность использования редуктора в крупных промышленных системах. Конструкция редуктора ориентирована горизонтально, что способствует легкости установки и обслуживания, а также улучшает распределение нагрузки.
Редуктор ЦДН-630 — это высокоэффективное и надежное устройство, подходящее для решения задач, связанных с передачей энергии и изменением скорости вращения в мощных и высоконагруженных механизмах.
Условия применения:
- Нагрузка постоянная знакопеременная;
- Вращение валов в любую сторону;
- Номинальный крутящий момент на выходном валу, Н*м 71000;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150;
- Горизонтальное расположение редуктора опорной плоскостью вниз.
Пример обозначения редуктора при заказе:
ЦДН – 630– 50 – 12 ЦЦ УЗ
Тип редуктора – ЦДН
630 – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор ЦДН-630 (Ц2Н). Межосевое расстояние 630 мм, номинальный крутящий момент 71000 Н·м на тихоходном валу. Входит в серию ЦДН.
Технические характеристики ЦДН-630 (Ц2Н)
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 630 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 71000 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Цилиндрический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 3330 кг |
Варианты сборки ЦДН-630 (Ц2Н)
Редуктор ЦДН-630 (Ц2Н) выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Цилиндрический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ЦДН-630-20-11 У1
- ЦДН — тип редуктора
- 630 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ЦДН-630 (Ц2Н) | |
| Тип передачи | Цилиндрический | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Цилиндрический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 8; 9; 10; 11.2; 12.5; 14; 16; 18; 20; 22.4; 25; 28; 31.5; 40; 45; 50 | |
| Варианты сборки | 11; 12; 13; 14; 15; 16; 21; 22; 23; 24; 25; 26; 31; 32; 33; 34; 35; 36 | |
| Крутящий момент Н*м | 71000 | |
| Суммарное межосевое расстояние, мм | 630 | |
| КПД, отн.ед. | 0.97 | |
| Масса | 3330 | |
Габаритные размеры редуктора
