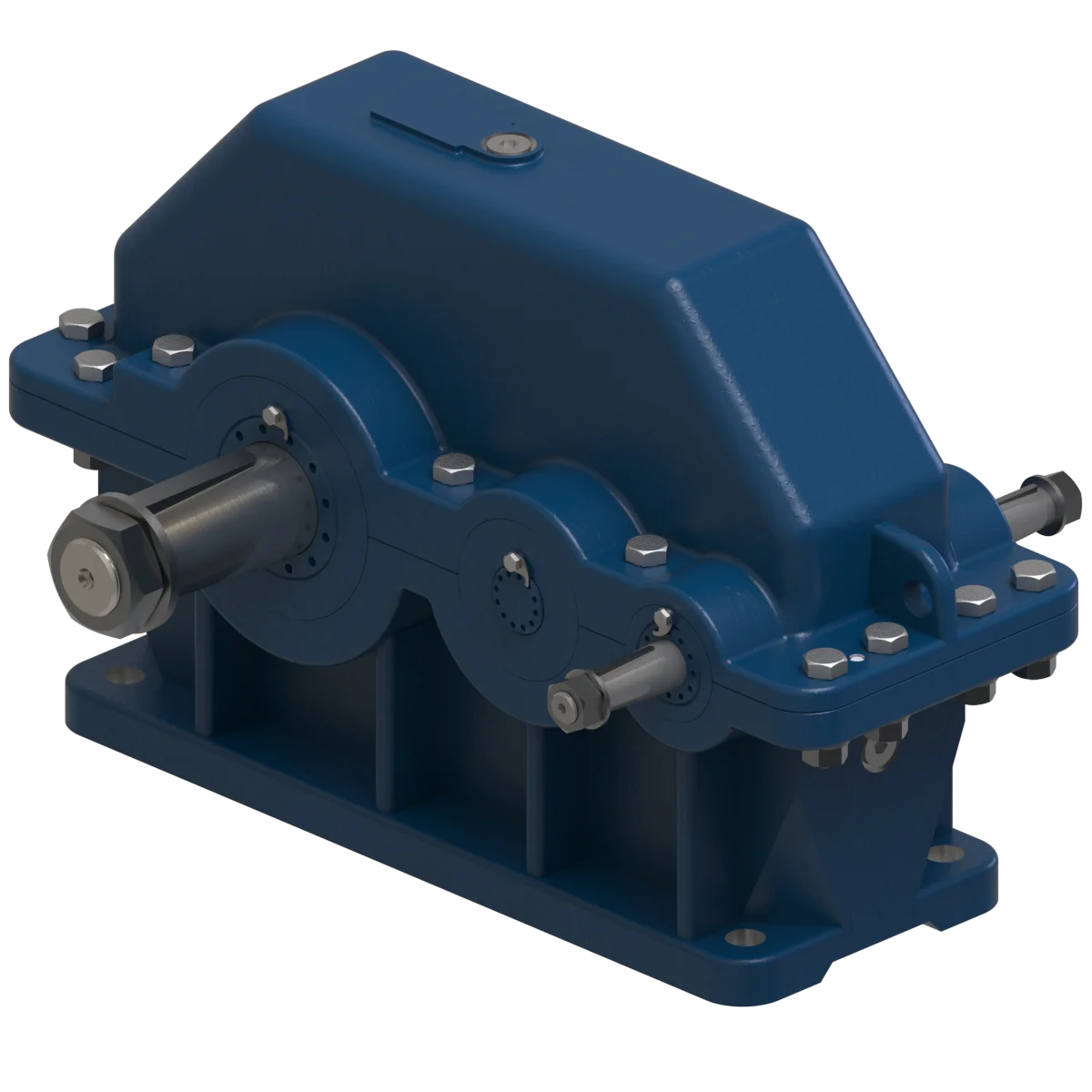

Редуктор 1Ц2У-125
Похожие товары
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Двухступенчатый цилиндрический горизонтальный редуктор 1Ц2У-125 (или Ц2У-125) является распространенным решением для маломощного оборудования и применяется в широком спектре промышленных отраслей, где используется электрическое оборудование. Он находит применение в ленточных конвейерах, роликовых механизмах, смесителях, различных подъемных устройствах, лебёдках.
Редуктор 1Ц2У-125 предназначен для работы в условиях вращательно-кратковременных нагрузок, демонстрируя высокую эффективность за счет высокого КПД. Основная функция редуктора — увеличение крутящего момента и снижение частоты вращения выходного вала. Конструкция устройства выполнена горизонтально и имеет двухступенчатую передачу с цилиндрическими шестернями, что обеспечивает надежность и долговечность работы. Прочный корпус позволяет редуктору выдерживать значительные нагрузки.
Передаточное число редуктора составляет от 8 до 40, в зависимости от задачи. Межосевое расстояние тихоходной ступени равна 125 мм. Общая масса и габариты устройства делают его подходящим для маломощных систем, где требуется компактность и надежность.
Условия применения:
- Нагрузка постоянная и переменная одного направления и реверсивная;
- Работа длительная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
Ц2У – 125– 20 – 12 КК У1
Ц2У – тип редуктора
125 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
КК – вариант исполнения с коническим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения
То же с цилиндрическим концом выходного вала и вариантом сборки 12:
Ц2У-125–20–12 КЦ У1
Двухступенчатый с параллельным расположением валов редуктор 1Ц2У-125 (Ц2У-125). Межосевое расстояние 125 мм, номинальный крутящий момент 630 Н·м на тихоходном валу. Входит в серию Ц2У.
Технические характеристики 1Ц2У-125
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 125 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40 |
| Крутящий момент (тихоходный вал) | 630 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический, Цилиндрический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шпоночный, Зубчатая муфта |
| Масса | 53 кг |
Варианты сборки 1Ц2У-125
Редуктор 1Ц2У-125 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический, Цилиндрический. Выходные валы: Конический, Цилиндрический, Полый Шпоночный, Зубчатая муфта.
Условное обозначение при заказе
Пример: Ц2У-125-20-11 КК У1
- Ц2У — тип редуктора
- 125 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | 1Ц2У-125 | |||
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) | 630 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах | 630 | |||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | входного вала | 750 | ||
| выходного вала | 6300 | |||
| Масса, не более, кг | в чугунном корпусе | 53 | ||
| в алюминиевом корпусе | 31.5 | |||
Габаритные размеры редуктора
Присоединительные размеры входных и выходных валов:
-
Вх. Конический вал
-
Вых. Цилиндрический вал
