Редуктор ЦДН-50
Редукторы этой серии
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:

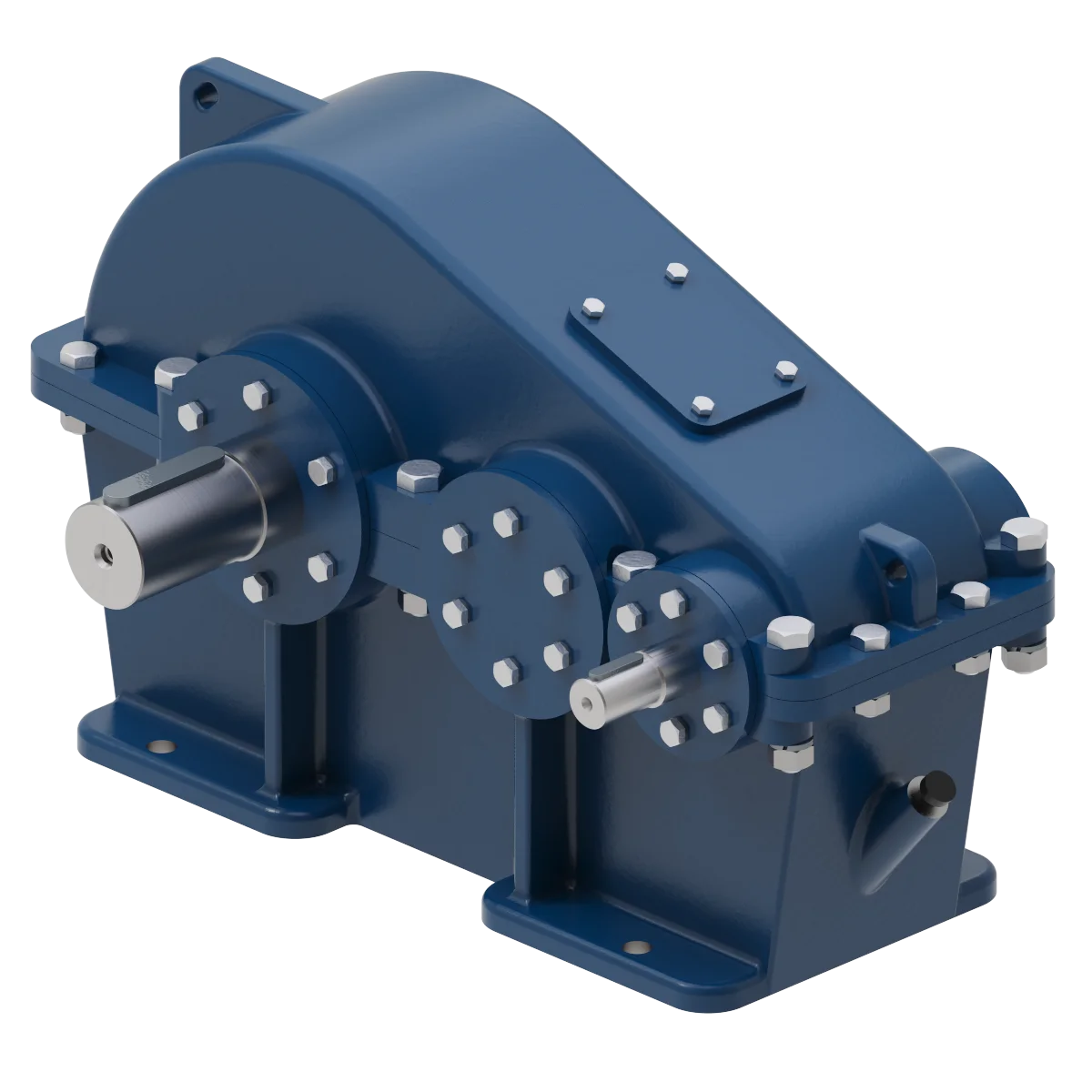

Двухступенчатый цилиндрический горизонтальный редуктор ЦДН-50 — это высокоэффективный механизм, применяемый в производстве оборудования с двигателями средней мощности. Он служит для увеличения крутящего момента и уменьшения частоты вращения, что делает его идеальным для систем привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и подъемных устройств. Редуктор ЦДН-50 массой 375 кг особенно эффективен в устройствах, работающих в режиме вращательно-кратковременных нагрузок.
Главным достоинством редуктора является его высокий КПД, составляющий до 98%, что способствует минимизации потерь энергии. Это позволяет обеспечить стабильную и экономичную работу системы. Основной задачей редуктора является передача энергии с увеличением крутящего момента за счет изменения скорости вращения, что достигается благодаря его двухступенчатой конструкции и цилиндрическим шестеренам.
Конструкция редуктора ЦДН-50 во многом напоминает редукторы серии РМ, с характерными боковыми крышками, закрепленными болтами, а также применением зацепления Новикова, что обеспечивает надежность и долговечность работы устройства. Кроме того, редуктор защищен прочным чугунным корпусом, который позволяет ему выдерживать значительные нагрузки.
Передаточное число редуктора варьируется от 8 до 50 что делает его подходящим для широкого спектра задач. Расстояние между валами составляет 500 мм, что позволяет адаптировать редуктор для различных типов оборудования. Устройство ориентировано горизонтально, что облегчает его монтаж и эксплуатацию в различных производственных и технологических процессах.
Условия применения:
- Нагрузка постоянная знакопеременная;
- Вращение валов в любую сторону;
- Номинальный крутящий момент на выходном валу, Н*м 71000;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150;
- Горизонтальное расположение редуктора опорной плоскостью вниз.
Пример обозначения редуктора при заказе:
ЦДН – 500 – 50 – 12 ЦЦ УЗ
Тип редуктора – ЦДН
500 – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор ЦДН-50. Межосевое расстояние 50 мм, номинальный крутящий момент 7200 Н·м на тихоходном валу. Входит в серию ЦДН.
Технические характеристики ЦДН-50
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 50 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 7200 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Цилиндрический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 375 кг |
Варианты сборки ЦДН-50
Редуктор ЦДН-50 выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Цилиндрический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ЦДН-50-20-11 У1
- ЦДН — тип редуктора
- 50 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ЦДН-50 | |
| Тип передачи | Цилиндрический | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Цилиндрический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 8; 9; 10; 11.2; 12.5; 14; 16; 18; 20; 22.4; 25; 28; 31.5; 40; 45; 50 | |
| Варианты сборки | 11; 12; 13; 14; 15; 16; 21; 22; 23; 24; 25; 26; 31; 32; 33; 34; 35; 36 | |
| Крутящий момент Н*м | 7200 | |
| Суммарное межосевое расстояние, мм | 500 | |
| КПД, отн.ед. | 0.97 | |
| Масса | 375 | |
Габаритные размеры редуктора
