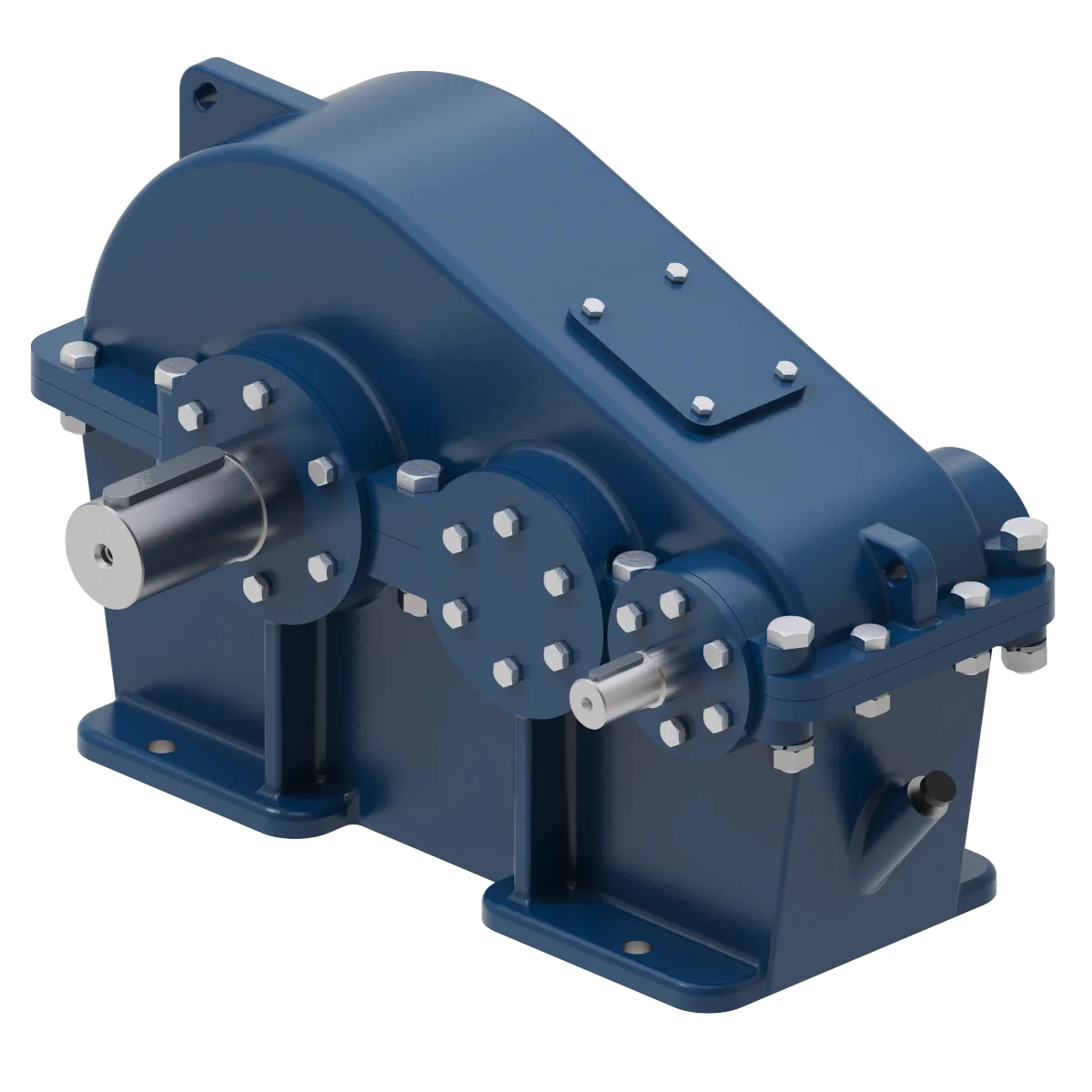

Редуктор ЦДН-35
Редукторы этой серии
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Двухступенчатый цилиндрический горизонтальный редуктор ЦДН-35 является надежным и эффективным механизмом, используемым при производстве оборудования с двигателями средней мощности. Этот редуктор массой 35 кг служит для увеличения крутящего момента и уменьшения частоты вращения, что делает его идеальным для применения в таких системах, как приводы ленточных конвейеров, роликовых механизмов, тяговых лебедок и различных подъемных устройств, которые работают в условиях вращательно-кратковременных нагрузок.
Редуктор обладает высоким коэффициентом полезного действия — до 98%, что позволяет обеспечить высокую эффективность передачи энергии с минимальными потерями. Основная задача устройства — повысить крутящий момент и уменьшить скорость вращения вала. Это достигается благодаря двухступенчатой конструкции и цилиндрическим шестерням.
Внешно редуктор ЦДН-35 напоминает конфигурацию редукторов серии РМ. Одной из ключевых особенностей является наличие боковых крышек, закрепленных болтами, а также зацепление Новикова, что повышает надежность и долговечность работы устройства. Редуктор защищен прочным чугунным корпусом, что позволяет ему выдерживать значительные нагрузки и работать в сложных эксплуатационных условиях.
Передаточное число редуктора варьируется от 8,04 до 49,2, что позволяет настроить механизм для различных применений. Расстояние между валами составляет 350 мм, что добавляет гибкости в выборе конфигурации устройства в зависимости от условий эксплуатации. Устройство ориентировано горизонтально, что способствует удобству монтажа и эффективному использованию в различных производственных установках.
Условия применения:
- Нагрузка постоянная знакопеременная;
- Вращение валов в любую сторону;
- Номинальный крутящий момент на выходном валу, Н*м 71000;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150;
- Горизонтальное расположение редуктора опорной плоскостью вниз.
Пример обозначения редуктора при заказе:
ЦДН – 350 – 50 – 12 ЦЦ УЗ
Тип редуктора – ЦДН
350 – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор ЦДН-35. Межосевое расстояние 35 мм, номинальный крутящий момент 2300 Н·м на тихоходном валу. Входит в серию ЦДН.
Технические характеристики ЦДН-35
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 35 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 2300 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Цилиндрический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 150 кг |
Варианты сборки ЦДН-35
Редуктор ЦДН-35 выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Цилиндрический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ЦДН-35-20-11 У1
- ЦДН — тип редуктора
- 35 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ЦДН-35 | |
| Тип передачи | Цилиндрический | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Цилиндрический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 8; 9; 10; 11.2; 12.5; 14; 16; 18; 20; 22.4; 25; 28; 31.5; 40; 45; 50 | |
| Варианты сборки | 11; 12; 13; 14; 15; 16; 21; 22; 23; 24; 25; 26; 31; 32; 33; 34; 35; 36 | |
| Крутящий момент Н*м | 2300 | |
| Суммарное межосевое расстояние, мм | 350 | |
| КПД, отн.ед. | 0.97 | |
| Масса | 150 | |
Габаритные размеры редуктора
