Редуктор ЦДН-40
Редукторы этой серии
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:

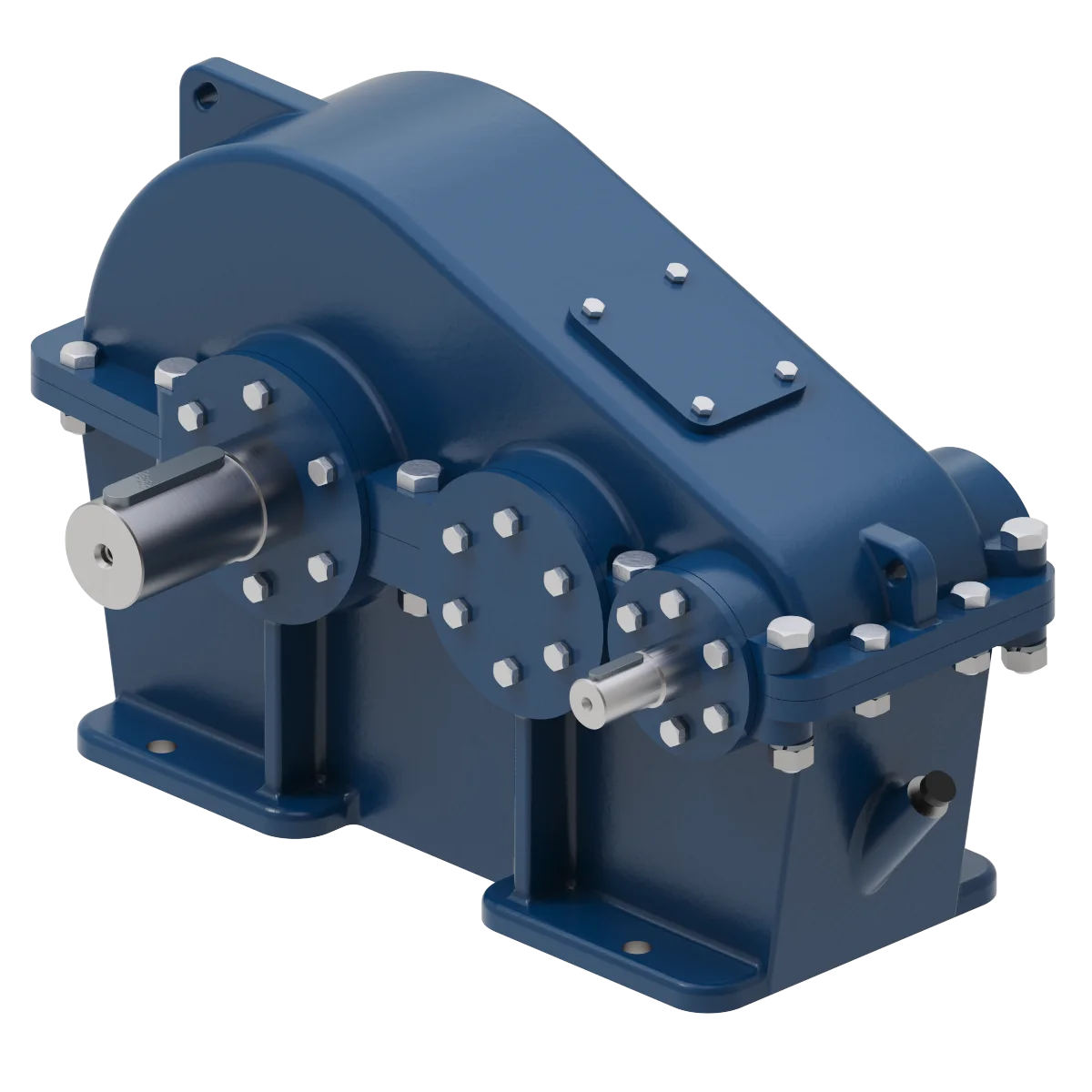

Двухступенчатый цилиндрический горизонтальный редуктор ЦДН-40 — это высокоэффективное устройство, применяемое при производстве оборудования с двигателями средней мощности. Редуктор массой 240 кг используется в различных системах привода, таких как ленточные конвейеры, роликовые механизмы, тяговые лебедки и подъемные устройства. Он служит для увеличения крутящего момента и уменьшения частоты вращения, что делает его идеальным для эксплуатации в устройствах, работающих в условиях вращательно-кратковременных нагрузок.
Одним из важных преимуществ редуктора ЦДН-40 является его высокий коэффициент полезного действия, который составляет до 98%, что позволяет обеспечить эффективную передачу энергии с минимальными потерями. Основной задачей редуктора является изменение скорости и крутящего момента, что достигается с помощью двухступенчатой конструкции и цилиндрических шестерен.
Конструкция редуктора ЦДН-40 схожа с редукторами серии РМ, с характерными боковыми крышками, закрепленными болтами, а также применением зацепления Новикова, что обеспечивает надежную и долговечную работу устройства. Редуктор оснащен прочным чугунным корпусом, который защищает механизм от внешних воздействий и позволяет ему выдерживать значительные нагрузки.
Передаточное число редуктора составляет от 8 до 50, что делает его универсальным для разных приложений. Расстояние между валами составляет 400 мм, что позволяет подобрать оптимальные параметры для различных типов оборудования. Устройство ориентировано горизонтально, что способствует удобству установки и эксплуатации в разнообразных производственных и технологических системах.
Условия применения:
- Нагрузка постоянная знакопеременная;
- Вращение валов в любую сторону;
- Номинальный крутящий момент на выходном валу, Н*м 71000;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150;
- Горизонтальное расположение редуктора опорной плоскостью вниз.
Пример обозначения редуктора при заказе:
ЦДН – 400 – 50 – 12 ЦЦ УЗ
Тип редуктора – ЦДН
400 – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор ЦДН-40. Межосевое расстояние 40 мм, номинальный крутящий момент 4400 Н·м на тихоходном валу. Входит в серию ЦДН.
Технические характеристики ЦДН-40
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 40 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 4400 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Цилиндрический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 240 кг |
Варианты сборки ЦДН-40
Редуктор ЦДН-40 выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Цилиндрический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ЦДН-40-20-11 У1
- ЦДН — тип редуктора
- 40 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ЦДН-40 | |
| Тип передачи | Цилиндрический | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Цилиндрический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 8; 9; 10; 11.2; 12.5; 14; 16; 18; 20; 22.4; 25; 28; 31.5; 40; 45; 50 | |
| Варианты сборки | 11; 12; 13; 14; 15; 16; 21; 22; 23; 24; 25; 26; 31; 32; 33; 34; 35; 36 | |
| Крутящий момент Н*м | 4400 | |
| Суммарное межосевое расстояние, мм | 400 | |
| КПД, отн.ед. | 0.97 | |
| Масса | 240 | |
Габаритные размеры редуктора
