Назначение:

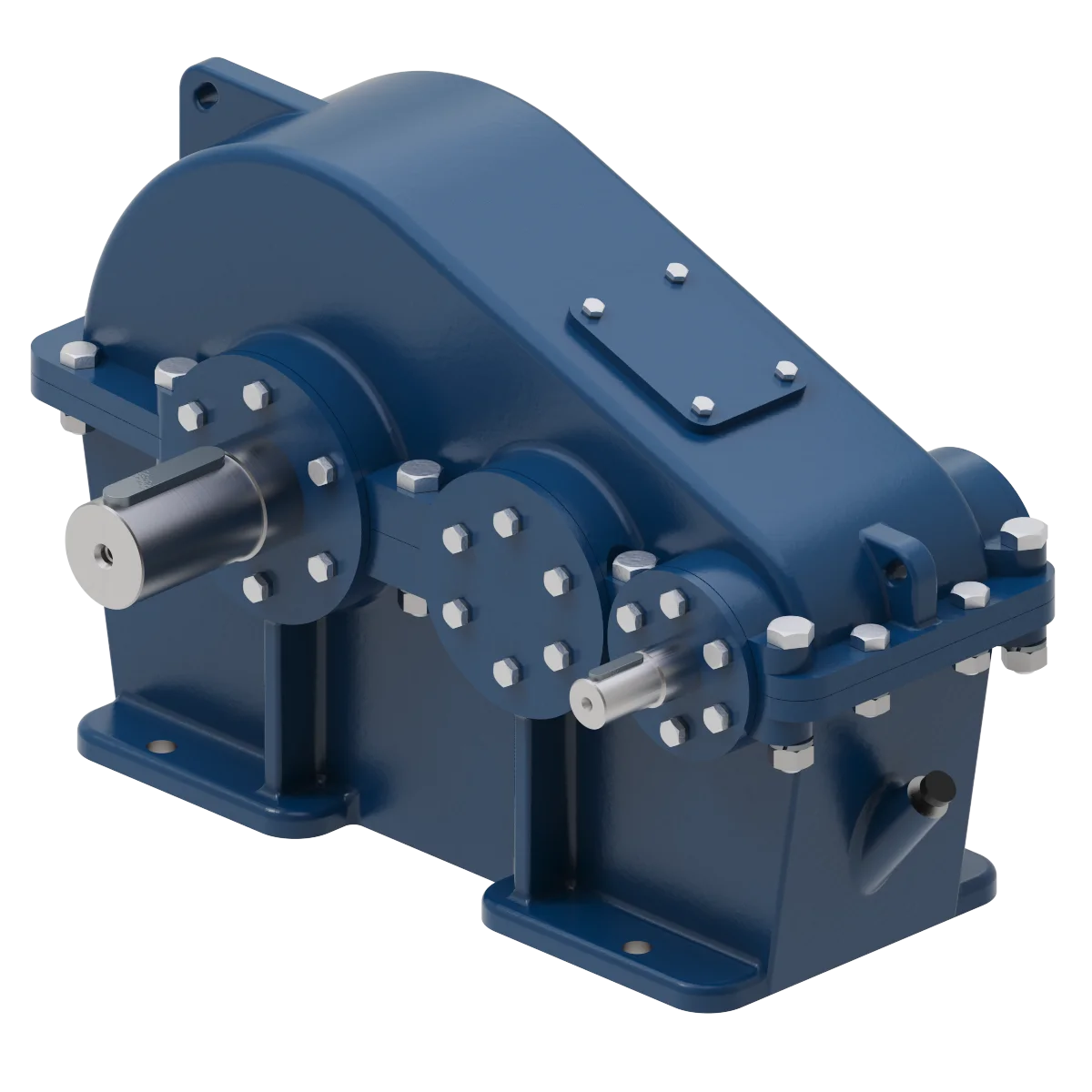

Двухступенчатый цилиндрический горизонтальный редуктор ЦДН-17,5 — это среднеразмерный общепромышленный редуктор массой 35 кг, предназначенный для применения в оборудовании с двигателями средней мощности. Он используется как элемент системы привода в различных устройствах, таких как ленточные конвейеры, роликовые механизмы, тяговые лебедки и подъемные устройства, которые работают в условиях вращательно-кратковременных нагрузок. Этот редуктор позволяет эффективно увеличивать крутящий момент и снижать частоту вращения вала, что делает его незаменимым в механизмах, требующих высокой надежности и мощных характеристик.
Редуктор ЦДН-17,5 обладает высоким коэффициентом полезного действия (98%), что позволяет минимизировать потери энергии и поддерживать эффективную работу оборудования. Внешне он напоминает конфигурацию редукторов серии РМ, однако его отличает особенность в виде боковых крышек, которые крепятся болтами, а также зацепление Новикова. Эти особенности обеспечивают надежную работу и долговечность редуктора.
Корпус редуктора выполнен из прочного чугуна, что позволяет ему выдерживать большие нагрузки и работать в тяжелых условиях. Передаточное число редуктора ЦДН-17,5 варьируется от 8,04 до 30,7, что позволяет гибко регулировать скорость и крутящий момент в зависимости от требований системы. Расстояние между валами составляет 175 мм, а конструкция устройства горизонтальная. Он оснащен двумя ступенями зубчатых цилиндрических передач, что способствует стабильной и эффективной передаче мощности.
Условия применения:
- Нагрузка постоянная знакопеременная;
- Вращение валов в любую сторону;
- Номинальный крутящий момент на выходном валу, Н*м 71000;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150;
- Горизонтальное расположение редуктора опорной плоскостью вниз.
Пример обозначения редуктора при заказе:
ЦДН – 175 – 50 – 12 ЦЦ УЗ
Тип редуктора – ЦДН
175 – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор ЦДН-17.5. Межосевое расстояние 17 мм, номинальный крутящий момент 400 Н·м на тихоходном валу. Входит в серию ЦДН.
Технические характеристики ЦДН-17.5
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 17 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 400 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Цилиндрический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 35 кг |
Варианты сборки ЦДН-17.5
Редуктор ЦДН-17.5 выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Цилиндрический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ЦДН-17-20-11 У1
- ЦДН — тип редуктора
- 17 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ЦДН-17.5 | |
| Тип передачи | Цилиндрический | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Цилиндрический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 8; 9; 10; 11.2; 12.5; 14; 16; 18; 20; 22.4; 25; 28; 31.5; 40; 45; 50 | |
| Варианты сборки | 11; 12; 13; 14; 15; 16; 21; 22; 23; 24; 25; 26; 31; 32; 33; 34; 35; 36 | |
| Крутящий момент Н*м | 400 | |
| КПД, отн.ед. | 0.97 | |
| Масса | 35 | |
Габаритные размеры редуктора
