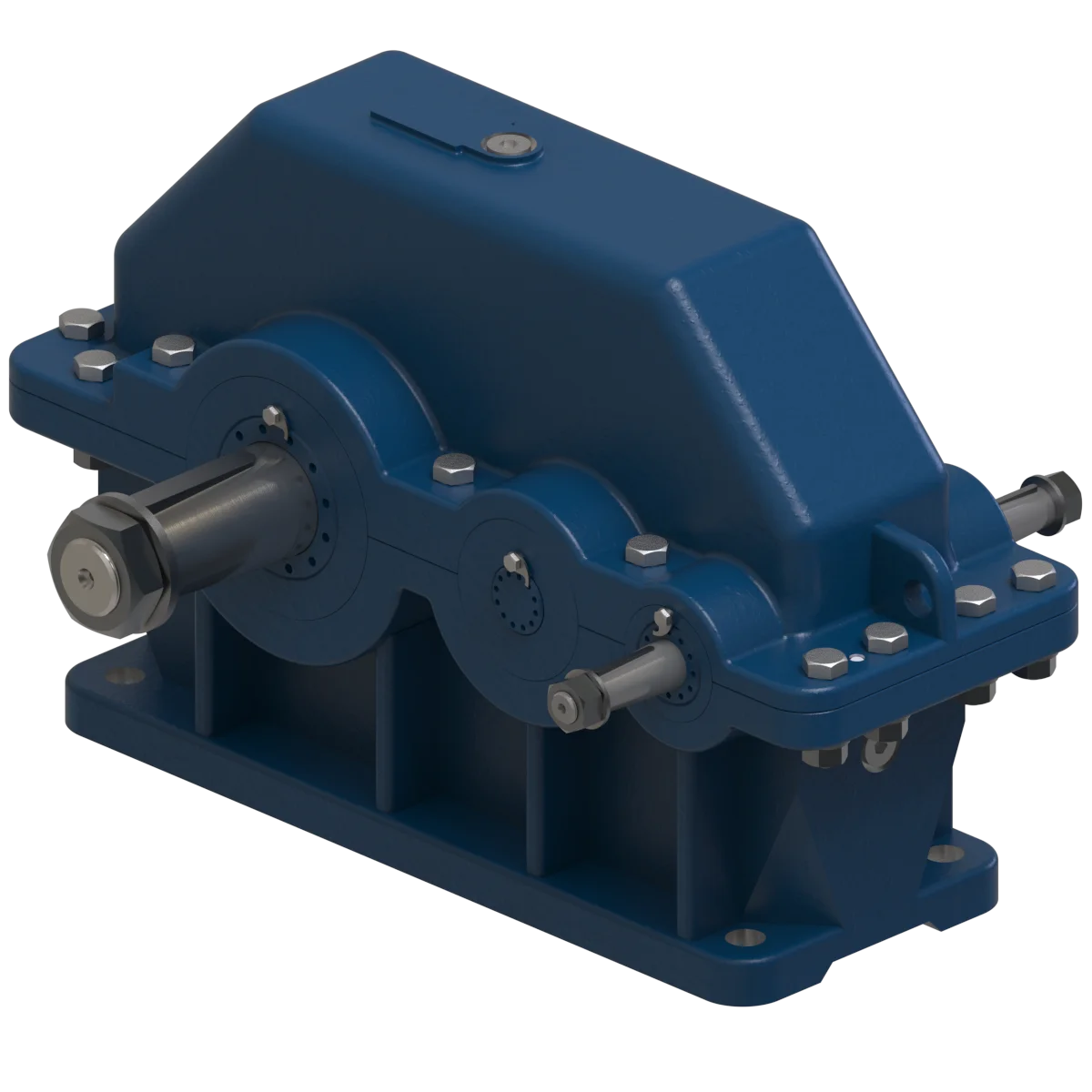

Редуктор 1Ц2У-100
Похожие товары
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Двухступенчатый цилиндрический горизонтальный редуктор 1Ц2У-100 (или Ц2У-100) предназначен для оборудования с малой мощностью, широко применяется в различных промышленных отраслях и решает задачи по изменению крутящего момента и снижению скорости вращения. Это универсальный редуктор, который подходит для работы с конвейерами, роликовыми механизмами, смесителями, монтажными лебедками и различными подъемными механизмами.
Редуктор Ц2У-100 ориентирован на обеспечение эффективной работы в устройствах, функционирующих в условиях вращательно-кратковременных нагрузок. Он обладает высоким коэффициентом полезного действия и прочной конструкцией, способной выдерживать значительные нагрузки. Редуктор выполнен в горизонтальной компоновке с двухступенчатой передачей, в которой применяются цилиндрические шестерни. Передаточное число может варьироваться от 8 до 40, в зависимости от требуемых параметров. Межосевое расстояние второй ступени составляет 100 мм, а масса устройства в алюминевом корпусе не превышает 21 кг.
Условия применения:
- Нагрузка постоянная и переменная одного направления и реверсивная;
- Работа длительная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
Ц2У – 100– 20 – 12 КК У1
Ц2У – тип редуктора
100 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
КК – вариант исполнения с коническим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения
То же с цилиндрическим концом выходного вала и вариантом сборки 12:
Ц2У-100–20–12 КЦ У1
Двухступенчатый с параллельным расположением валов редуктор 1Ц2У-100 (Ц2У-100). Межосевое расстояние 100 мм, номинальный крутящий момент 315 Н·м на тихоходном валу. Входит в серию Ц2У.
Технические характеристики 1Ц2У-100
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 100 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40 |
| Крутящий момент (тихоходный вал) | 315 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический, Цилиндрический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шпоночный, Зубчатая муфта |
| Масса | 37 кг |
Варианты сборки 1Ц2У-100
Редуктор 1Ц2У-100 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический, Цилиндрический. Выходные валы: Конический, Цилиндрический, Полый Шпоночный, Зубчатая муфта.
Условное обозначение при заказе
Пример: Ц2У-100-20-11 КК У1
- Ц2У — тип редуктора
- 100 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | 1Ц2У-100 | |||
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) | 315 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах | 315 | |||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | входного вала | 500 | ||
| выходного вала | 4500 | |||
| Коэффициент полезного действия, не менее, % | 97 | |||
| Масса кг. не более | В чугунном корпусе | 37 | ||
| В алюминиевом корпусе | 21 | |||
Габаритные размеры редуктора
Присоединительные размеры входных и выходных валов:
-
Вх. Конический вал
-
Вых. Цилиндрический вал
