Назначение:

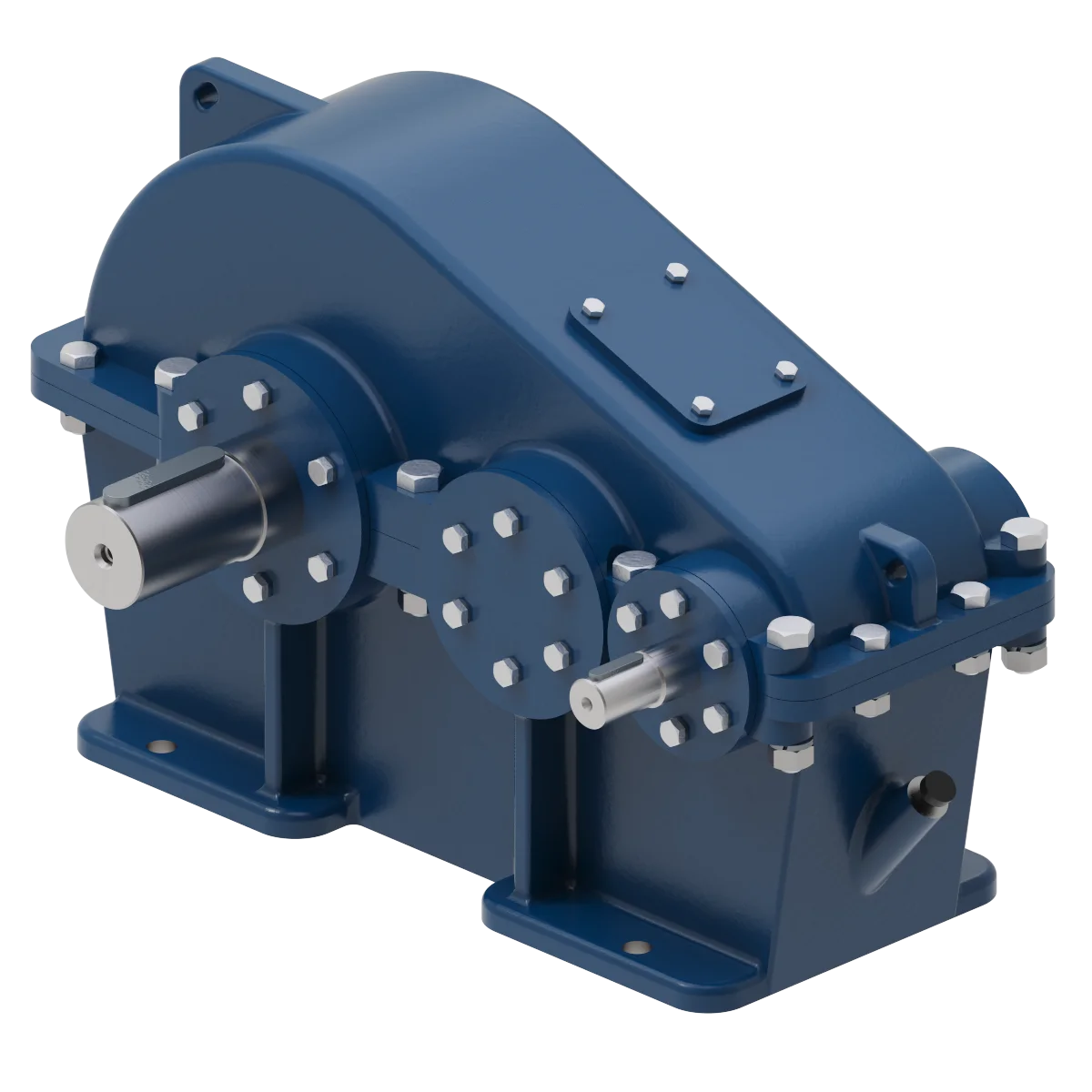

Двухступенчатый цилиндрический горизонтальный редуктор ЦДН-25 — это среднеразмерный общепромышленный редуктор массой 35 кг, который применяется в оборудовании с двигателями средней мощности. Этот редуктор служит для увеличения крутящего момента и уменьшения частоты вращения, что делает его идеальным для использования в системах привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и различных подъемных устройств, работающих в условиях вращательно-кратковременных нагрузок. Редуктор очень эффективен и обеспечивает высокий коэффициент полезного действия, достигающий 98%.
Основная задача редуктора ЦДН-25 — повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Это возможно благодаря конструктивным особенностям устройства. Внешне редуктор ЦДН-25 напоминает редукторы серии РМ, но имеет некоторые особенности. Одной из них является наличие боковых крышек, которые закреплены болтами, а также зацепление Новикова, что гарантирует надежную работу и долговечность механизма.
Корпус редуктора выполнен из прочного чугуна, что обеспечивает ему высокую нагрузочную способность и устойчивость к внешним воздействиям. Передаточное число редуктора ЦДН-25 варьируется от 8,04 до 49,2, что позволяет точно подбирать параметры передачи в зависимости от требуемых характеристик системы. Расстояние между валами составляет 250 мм. Устройство ориентировано горизонтально и имеет двухступенчатую конструкцию с цилиндрическими шестернями, что обеспечивает стабильную и эффективную работу при различных режимах эксплуатации.
Условия применения:
- Нагрузка постоянная знакопеременная;
- Вращение валов в любую сторону;
- Номинальный крутящий момент на выходном валу, Н*м 71000;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150;
- Горизонтальное расположение редуктора опорной плоскостью вниз.
Пример обозначения редуктора при заказе:
ЦДН – 250 – 50 – 12 ЦЦ УЗ
Тип редуктора – ЦДН
250 – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор ЦДН-25. Межосевое расстояние 25 мм, номинальный крутящий момент 1050 Н·м на тихоходном валу. Входит в серию ЦДН.
Технические характеристики ЦДН-25
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 25 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 1050 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Цилиндрический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 81 кг |
Варианты сборки ЦДН-25
Редуктор ЦДН-25 выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Цилиндрический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ЦДН-25-20-11 У1
- ЦДН — тип редуктора
- 25 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ЦДН-25 | |
| Тип передачи | Цилиндрический | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Цилиндрический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 8; 9; 10; 11.2; 12.5; 14; 16; 18; 20; 22.4; 25; 28; 31.5; 40; 45; 50 | |
| Варианты сборки | 11; 12; 13; 14; 15; 16; 21; 22; 23; 24; 25; 26; 31; 32; 33; 34; 35; 36 | |
| Крутящий момент Н*м | 1050 | |
| Суммарное межосевое расстояние, мм | 250 | |
| КПД, отн.ед. | 0.97 | |
| Масса | 81 | |
Габаритные размеры редуктора
