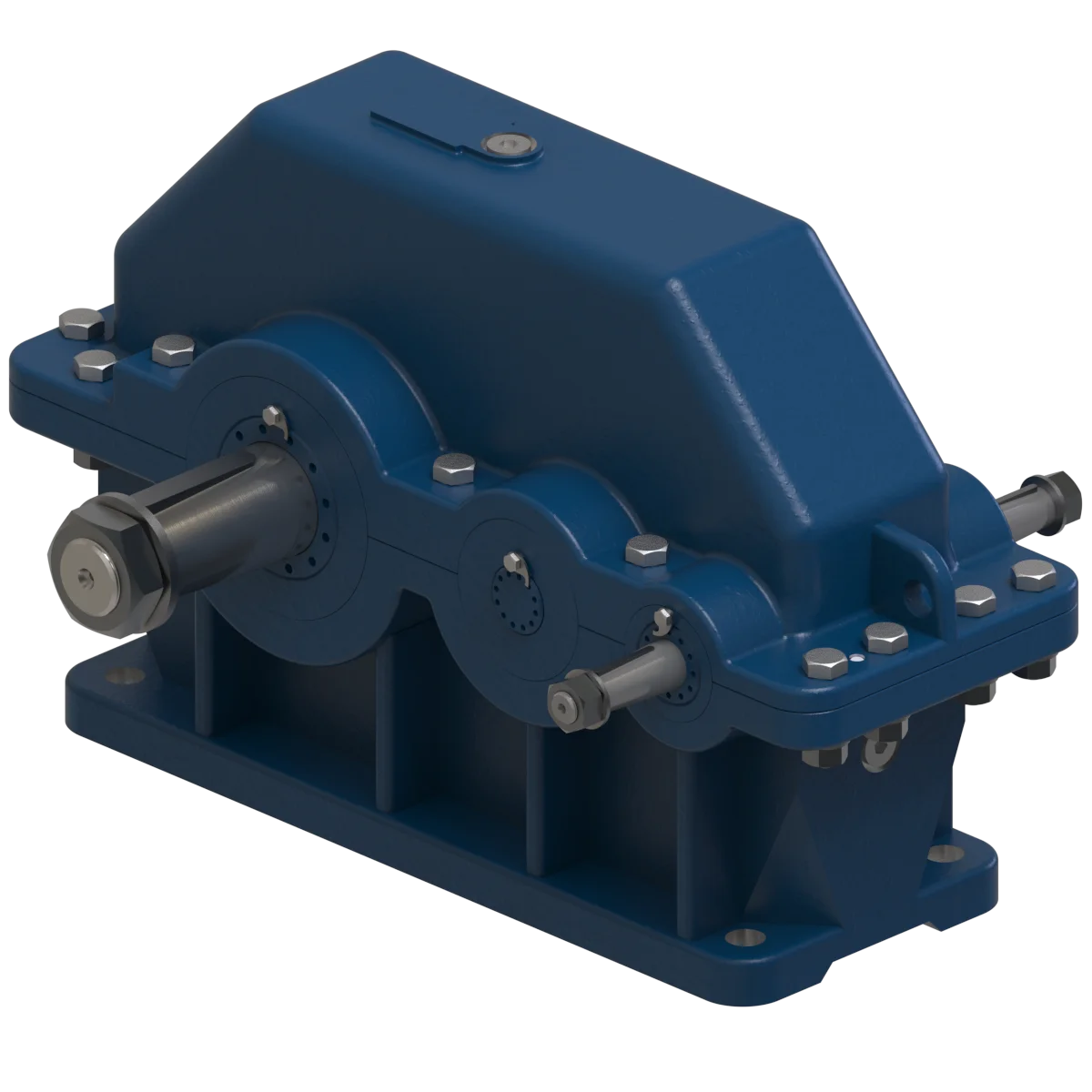

Редуктор 1Ц2У-160
Похожие товары
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Двухступенчатый цилиндрический горизонтальный редуктор 1Ц2У-160 (или Ц2У-160) широко применяется в оборудовании средней мощности для задач общего машиностроения. Этот тип редуктора востребован в различных промышленных областях, требующих надежного электрического оборудования. Он активно используется в составе ленточных конвейеров, роликовых механизмов, смесителей и разнообразных подъемных устройств.
Особенно значимое применение 1Ц2У-160 находит в составе монтажных, маневровых и специализированных лебедок. Эти редукторы показали свою эффективность в режимах вращательно-кратковременных нагрузок и обладают высоким КПД, что позволяет улучшать производительность и надежность работы оборудования.
Основное назначение редуктора — увеличение крутящего момента за счет изменения скорости и уменьшение частоты вращения выходного вала. Конструкция редуктора выполнена горизонтально, с двухступенчатой передачей на цилиндрических шестернях, что обеспечивает высокий уровень устойчивости к нагрузкам. Прочный корпус позволяет редуктору выдерживать значительные нагрузки, что делает его долговечным и подходящим для условий средней мощности.
Передаточное число редуктора составляет от 8 до 40, а расстояние между валами на второй ступени передачи равно 160 мм, что делает его оптимальным для применения в оборудовании среднего класса.
Условия применения:
- Нагрузка постоянная и переменная одного направления и реверсивная;
- Работа длительная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
Ц2У – 160– 20 – 12 КК У1
Ц2У – тип редуктора
160 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
КК – вариант исполнения с коническим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения
То же с цилиндрическим концом выходного вала и вариантом сборки 12:
Ц2У-160–20–12 КЦ У1
Двухступенчатый с параллельным расположением валов редуктор 1Ц2У-160 (Ц2У-160). Межосевое расстояние 160 мм, номинальный крутящий момент 1250 Н·м на тихоходном валу. Входит в серию Ц2У.
Технические характеристики 1Ц2У-160
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 160 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40 |
| Крутящий момент (тихоходный вал) | 1250 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический, Цилиндрический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шпоночный, Зубчатая муфта |
| Масса | 95 кг |
Варианты сборки 1Ц2У-160
Редуктор 1Ц2У-160 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический, Цилиндрический. Выходные валы: Конический, Цилиндрический, Полый Шпоночный, Зубчатая муфта.
Условное обозначение при заказе
Пример: Ц2У-160-20-11 КК У1
- Ц2У — тип редуктора
- 160 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | 1Ц2У-160 | |||
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) | 1250 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах | 2500 | |||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | входного вала | 1450 | ||
| выходного вала | 12500 | |||
| Масса, не более, кг | в чугунном корпусе | 95 | ||
| в алюминиевом корпусе | 57 | |||
Габаритные размеры редуктора
Присоединительные размеры входных и выходных валов:
-
Вх. Конический вал
-
Вых. Цилиндрический вал
