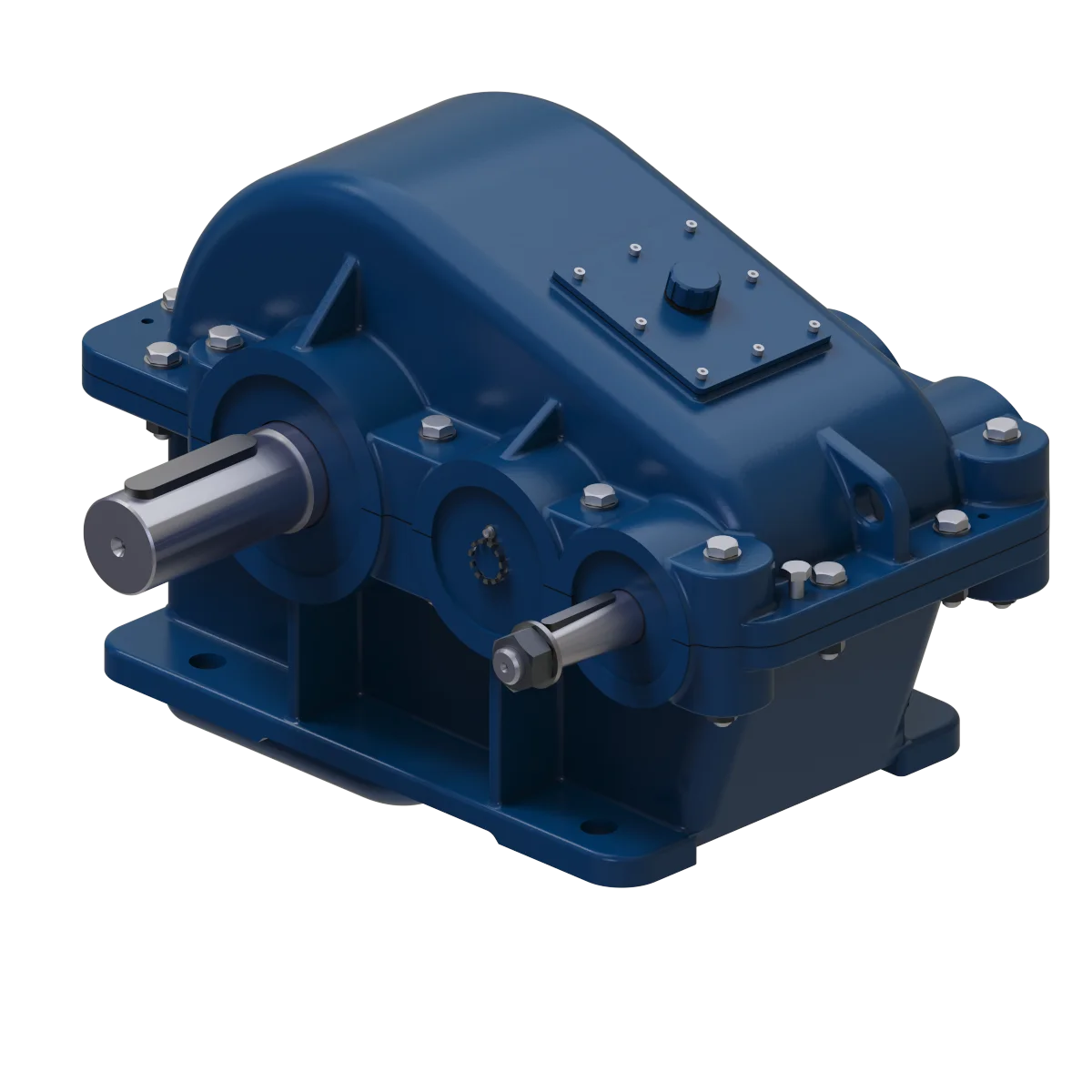

Ц2-750

  • Описание

  • Характеристики

  • Размеры

  • Вопрос-ответ

    Назначение:

    Редукторы применяются в механизмах грузоподъемных машин, а также могут быть использованы для привода других машин в диапазоне передаточных чисел от 8 до 50 в повторно-кратковременных режимах нагружения.

    Условия применения:

    • вращение валов в обе стороны;
    • климатические условия У, Т, категория размещения-2,3 по ГОСТ 15150;
    • неагрессивная среда, умеренная запыленность и влажность;
    • частота вращения входного вала-не более 1500 об/мин.

    Пример обозначения редуктора при заказе:

    Ц2 – 750 – 20 – 12 – ЦЦ У1

    Ц2 – тип редуктора
    750 – межосевое расстояние
    20 – номинальное передаточное число
    12 – вариант сборки
    ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно
    У1 – климатическое исполнение и категория размещения

    Тип

    Uном

    Крутящий момент на выходном валу, Нм
    Режим работы
    непрерывный - Н
    (ПВ=100%)
    крановый
    весьма тяжелый - ВТ
    (ПВ=60%)
    тяжелый – Т
    (ПВ=60%)
    средний – С
    (ПВ=25%)
    легкий – Л
    (ПВ=16%)
    Номинальная частота вращения входного вала, об/мин
    60075010001500 60075010001500 60075010001500 60075010001500 60075010001500

    Ц2-750

    8 25800 24000 24300 - 31500 30000 29000 - 37500 32500 30000 - 51500 47500 42500 - 69000 63000 58000 -
    10
    12,5 24500 22400 26500 26500 42500 58000
    16 24300 24300 23000 33500 28000 42500 40000 35500 56000 53000 47500 77500 73000 71000
    20
    25 34500 34500 30000 27200 32500 27200 63000 61500 56000 47500 87500 82500 80000 67000
    31,5
    40 21200 21200 21200 20600 36500 25000 45000 25000 60000 53000 73000
    50


  • Габаритные и присоединительные размеры

  • Варианты сборки

Нужно больше информации?

Напишите свой вопрос и наши менеджеры свяжутся с Вами в максимально короткое время.

Шаг 1 из 2

Ц2-750;

укажите передаточное отношение

i - передаточное отношение

укажите вариант сборки

Вариант сборки

Вал входной

Конический
  • Конический

Вал выходной

Зубчатая муфта
  • Конический
  • Цилиндрический
  • Полый Шлицевой
  • Зубчатая муфта

Шаг 2 из 2

Отправить заявку

Ц2-750;

Тип передачи

Цилиндрические
  • Расположение осей

    Параллельное
  • Количество передаточных ступеней

    Двухступенчатый
  • Передаточное отношение

  • Вариант сборки

  • Вал входной

  • Вал выходной
