Редуктор Ц2-250
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:

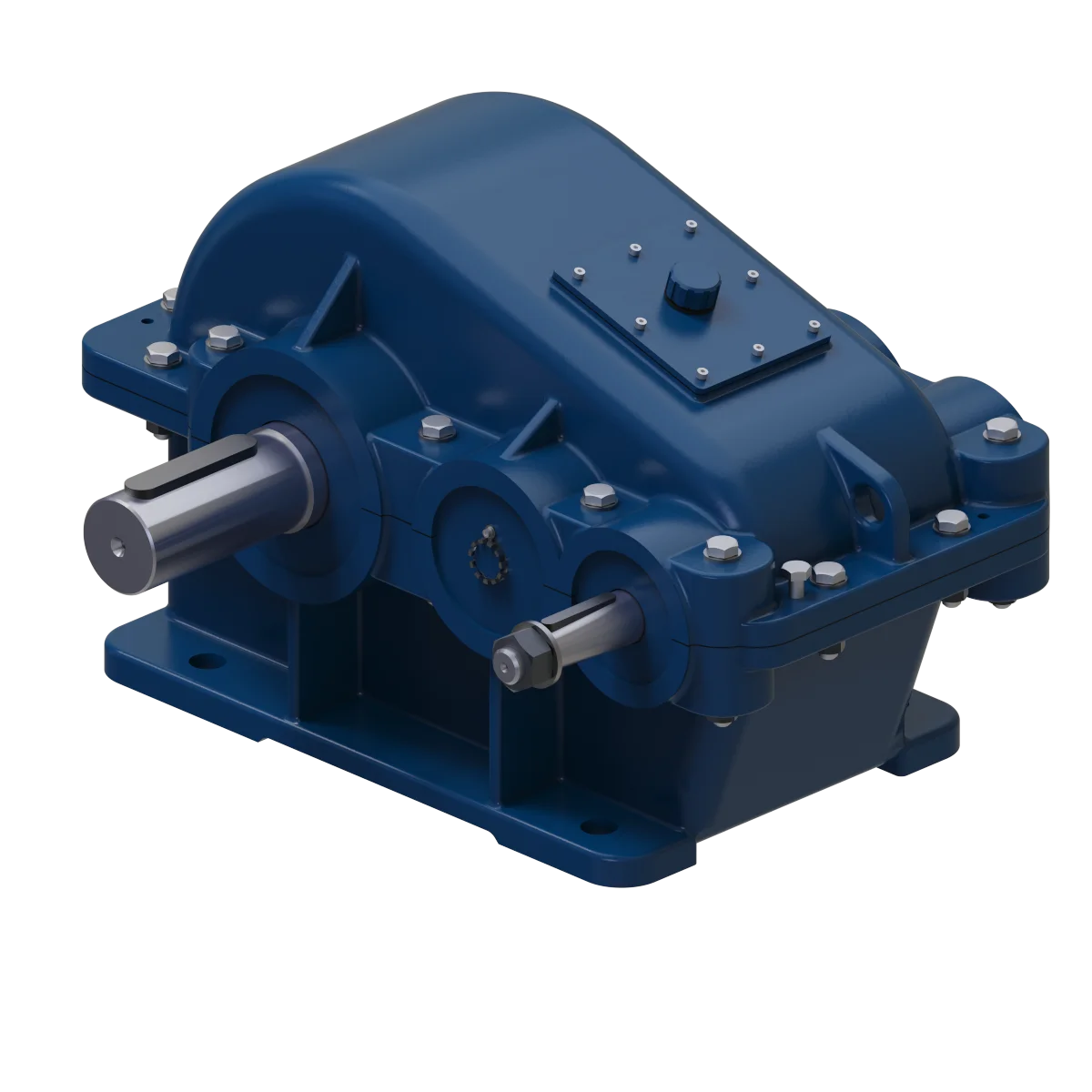

Двухступенчатый цилиндрический горизонтальный редуктор Ц2-250 — это небольшой общепромышленный редуктор массой 87 кг, предназначенный для использования в оборудовании с двигателями малой мощности. Этот редуктор увеличивает крутящий момент и уменьшает частоту вращения, обеспечивая высокую эффективность в различных устройствах, работающих в условиях вращательно-кратковременных нагрузок, таких как элементы грузоподъемных систем.
Редуктор Ц2-250 обладает высокоэффективной работой с коэффициентом полезного действия (КПД), что делает его отличным выбором для применения в различных сферах промышленности. Он предназначен для повышения величины крутящего момента за счет изменения скорости и уменьшения частоты вращения вала, что позволяет эффективно передавать энергию и обеспечивать стабильную работу механизмов.
Конструкция редуктора включает два этапа передачи через цилиндрические шестерни с шевронным зацеплением на быстроходной ступени, что способствует улучшению динамических характеристик и надежности работы. Устройство защищено прочным корпусом, что позволяет ему выдерживать значительные нагрузки и обеспечивать долговечность.
Передаточное число редуктора Ц2-250 составляет от 8 до 50, что дает возможность использовать его в широком диапазоне приложений. Колесная база второй ступени составляет 250 мм, что придает редуктору компактность и гибкость при установке в различных механизмах.
Условия применения:
- Вращение валов в обе стороны;
- Климатические условия У, Т, категория размещения-
2,3 по ГОСТ 15150; - Неагрессивная среда, умеренная запыленность и влажность;
- Частота вращения входного вала-
не более 1500 об/мин.
Пример обозначения редуктора при заказе:
Ц2 – 250 – 20 – 12 – ЦЦ У1
Ц2 – тип редуктора
250 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор Ц2-250. Межосевое расстояние 250 мм, номинальный крутящий момент 825 Н·м на тихоходном валу. Входит в серию Ц2.
Технические характеристики Ц2-250
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 250 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 825 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта |
| Масса | 86 кг |
Варианты сборки Ц2-250
Редуктор Ц2-250 выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Конический. Выходные валы: Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта.
Условное обозначение при заказе
Пример: Ц2-250-20-11 У1
- Ц2 — тип редуктора
- 250 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | Ц2-250 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Конический | |
| Выходной вал | Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта | |
| Передаточное отношение | 12.5, 8, 10, 16, 20, 25, 31.5, 40, 50 | |
| Варианты сборки | 11, 21, 31, 12, 22, 32, 13, 23, 33, 14, 24, 34, 15, 25, 35 | |
| Крутящий момент Н*м | 825 | |
| Масса | 86 | |
