Редуктор Ц2-300
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Двухступенчатый цилиндрический горизонтальный редуктор Ц2-300 — это средний общепромышленный редуктор массой 150 кг, применяемый для оборудования с двигателями средней мощности, в частности, как часть грузоподъемных систем. Этот редуктор эффективно увеличивает крутящий момент и уменьшает частоту вращения, что делает его идеальным для устройств, работающих в условиях вращательно-кратковременных нагрузок.
Редуктор Ц2-300 отличается высоким коэффициентом полезного действия (КПД), что позволяет ему передавать мощность с минимальными потерями, обеспечивая стабильную работу механизмов. Он защищен прочным корпусом, что позволяет выдерживать значительные механические нагрузки и увеличивает долговечность устройства.
Конструкция редуктора состоит из двух ступеней зубчатых передач с шевронным зацеплением на быстроходной ступени, что улучшает динамические характеристики, снижает шум и повышает эффективность передачи мощности. Передаточное число редуктора варьируется от 8 до 50, что дает гибкость при его применении в различных промышленных установках.
Колесная база второй ступени составляет 300 мм, что способствует стабильности работы и уменьшению вибраций при передаче мощностей. Редуктор ориентирован горизонтально и оснащен цилиндрическими шестернями, что позволяет его эффективно использовать в самых различных системах, требующих точной и надежной передачи вращающего момента.
Условия применения:
- Вращение валов в обе стороны;
- Климатические условия У, Т, категория размещения-
2,3 по ГОСТ 15150; - Неагрессивная среда, умеренная запыленность и влажность;
- Частота вращения входного вала-
не более 1500 об/мин.
Пример обозначения редуктора при заказе:
Ц2 – 300 – 20 – 12 – ЦЦ У1
Ц2 – тип редуктора
300 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения

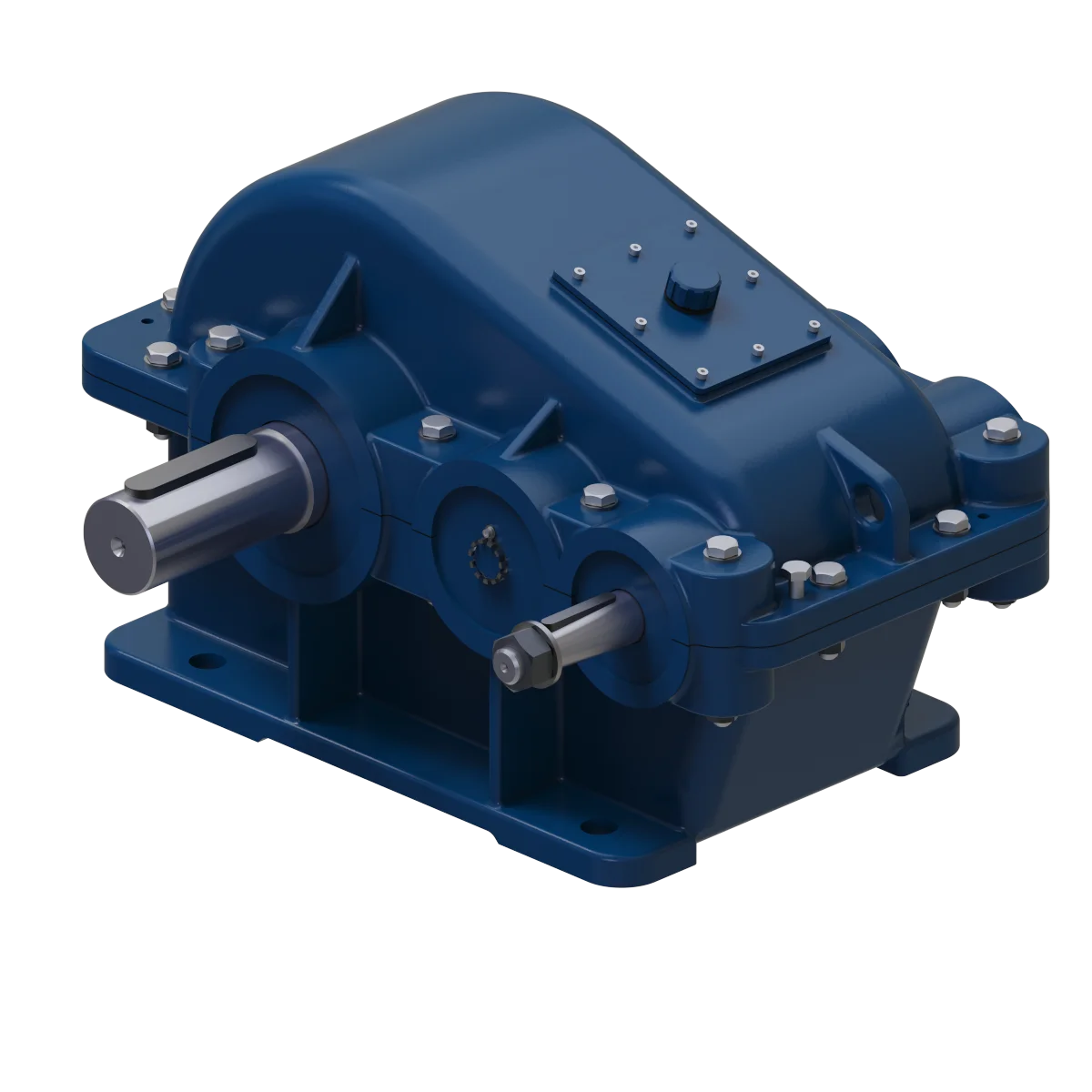

Двухступенчатый с параллельным расположением валов редуктор Ц2-300. Межосевое расстояние 300 мм, номинальный крутящий момент 1180 Н·м на тихоходном валу. Входит в серию Ц2.
Технические характеристики Ц2-300
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 300 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 1180 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта |
| Масса | 150 кг |
Варианты сборки Ц2-300
Редуктор Ц2-300 выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Конический. Выходные валы: Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта.
Условное обозначение при заказе
Пример: Ц2-300-20-11 У1
- Ц2 — тип редуктора
- 300 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | Ц2-300 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Конический | |
| Выходной вал | Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта | |
| Передаточное отношение | 12.5, 8, 10, 16, 20, 25, 31.5, 40, 50 | |
| Варианты сборки | 11, 21, 31, 12, 22, 32, 13, 23, 33, 14, 24, 34, 15, 25, 35 | |
| Крутящий момент Н*м | 1180 | |
| Масса | 150 | |
