Редуктор Ц2-500
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Двухступенчатый цилиндрический горизонтальный редуктор Ц2-500 — это крупный общепромышленный редуктор массой 500 кг, предназначенный для применения в системах с двигателями большей мощности, например, в грузоподъемных механизмах. Он эффективно используется в различных промышленных установках, таких как конвейеры, подъемные устройства, лебедки и другие механизмы, работающие в режиме вращательно-кратковременных нагрузок.
Основная задача редуктора Ц2-500 заключается в повышении крутящего момента за счет изменения скорости и снижении частоты вращения вала, что позволяет адаптировать его под специфические нужды различных производственных процессов. Он отличается высоким коэффициентом полезного действия (КПД), что обеспечивает экономичность и надежность в работе.
Редуктор оснащен прочным корпусом, что делает его устойчивым к большим механическим нагрузкам и защищает внутренние компоненты от внешних воздействий. Передаточное число редуктора варьируется от 8 до 50, что предоставляет гибкость для использования в различных диапазонах скоростей и нагрузок. Колесная база второй ступени составляет 500 мм, что увеличивает прочность и стабильность редуктора.
Редуктор ориентирован горизонтально и имеет двухступенчатую конструкцию с цилиндрическими шестернями, что позволяет эффективно передавать мощность с минимальными потерями. Шевронное зацепление на быстроходной ступени снижает уровень шума и вибрации, улучшая комфорт эксплуатации и повышая долговечность оборудования.
Условия применения:
- Вращение валов в обе стороны;
- Климатические условия У, Т, категория размещения-
2,3 по ГОСТ 15150; - Неагрессивная среда, умеренная запыленность и влажность;
- Частота вращения входного вала-
не более 1500 об/мин.
Пример обозначения редуктора при заказе:
Ц2 – 500 – 20 – 12 – ЦЦ У1
Ц2 – тип редуктора
500 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения

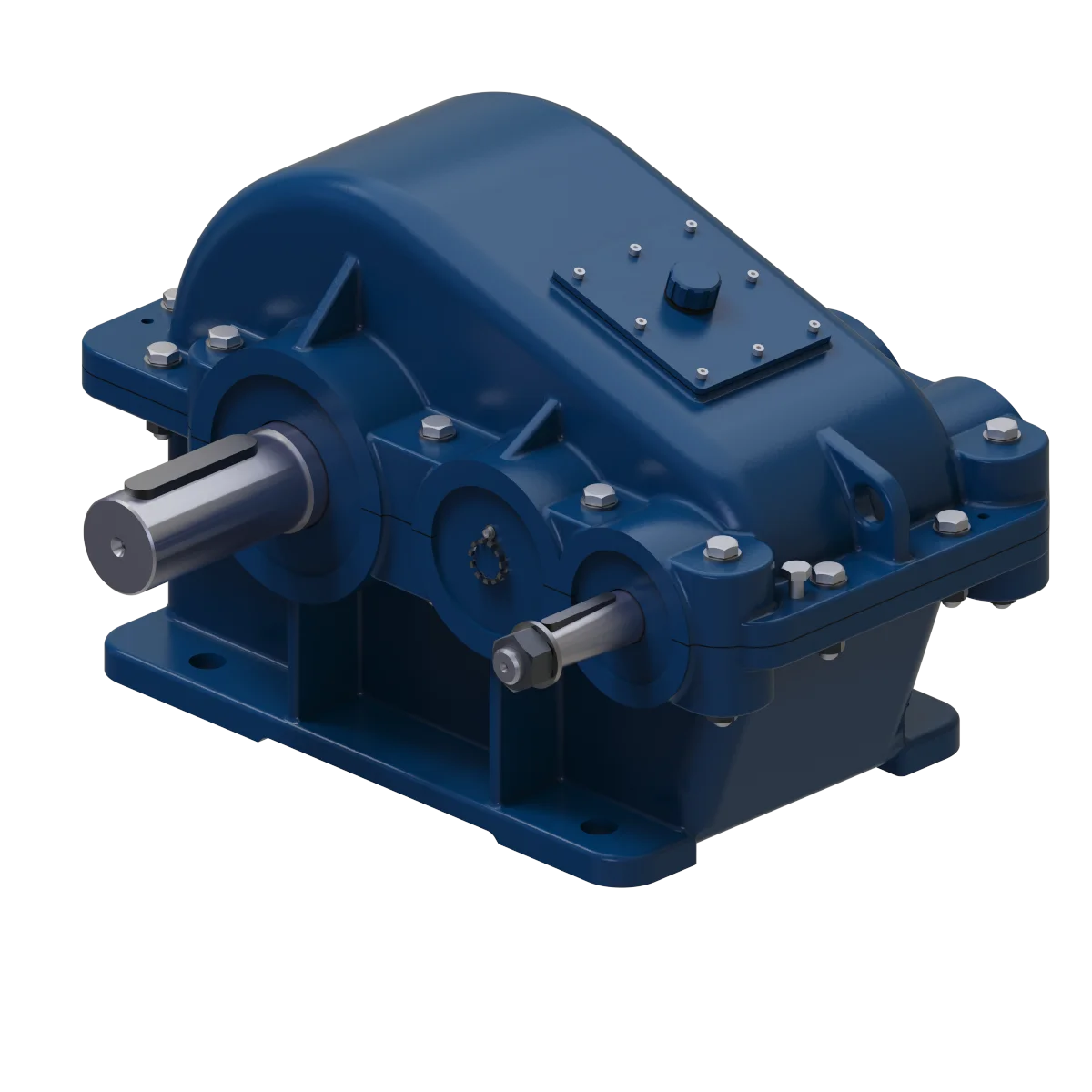

Двухступенчатый с параллельным расположением валов редуктор Ц2-500. Межосевое расстояние 500 мм, номинальный крутящий момент 5450 Н·м на тихоходном валу. Входит в серию Ц2.
Технические характеристики Ц2-500
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 500 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 5450 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта |
| Масса | 500 кг |
Варианты сборки Ц2-500
Редуктор Ц2-500 выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Конический. Выходные валы: Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта.
Условное обозначение при заказе
Пример: Ц2-500-20-11 У1
- Ц2 — тип редуктора
- 500 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | Ц2-500 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Конический | |
| Выходной вал | Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта | |
| Передаточное отношение | 12.5, 8, 10, 16, 20, 25, 31.5, 40, 50 | |
| Варианты сборки | 11, 21, 31, 12, 22, 32, 13, 23, 33, 14, 24, 34, 15, 25, 35 | |
| Крутящий момент Н*м | 5450 | |
| Масса | 500 | |
Габаритные размеры редуктора
