Назначение:

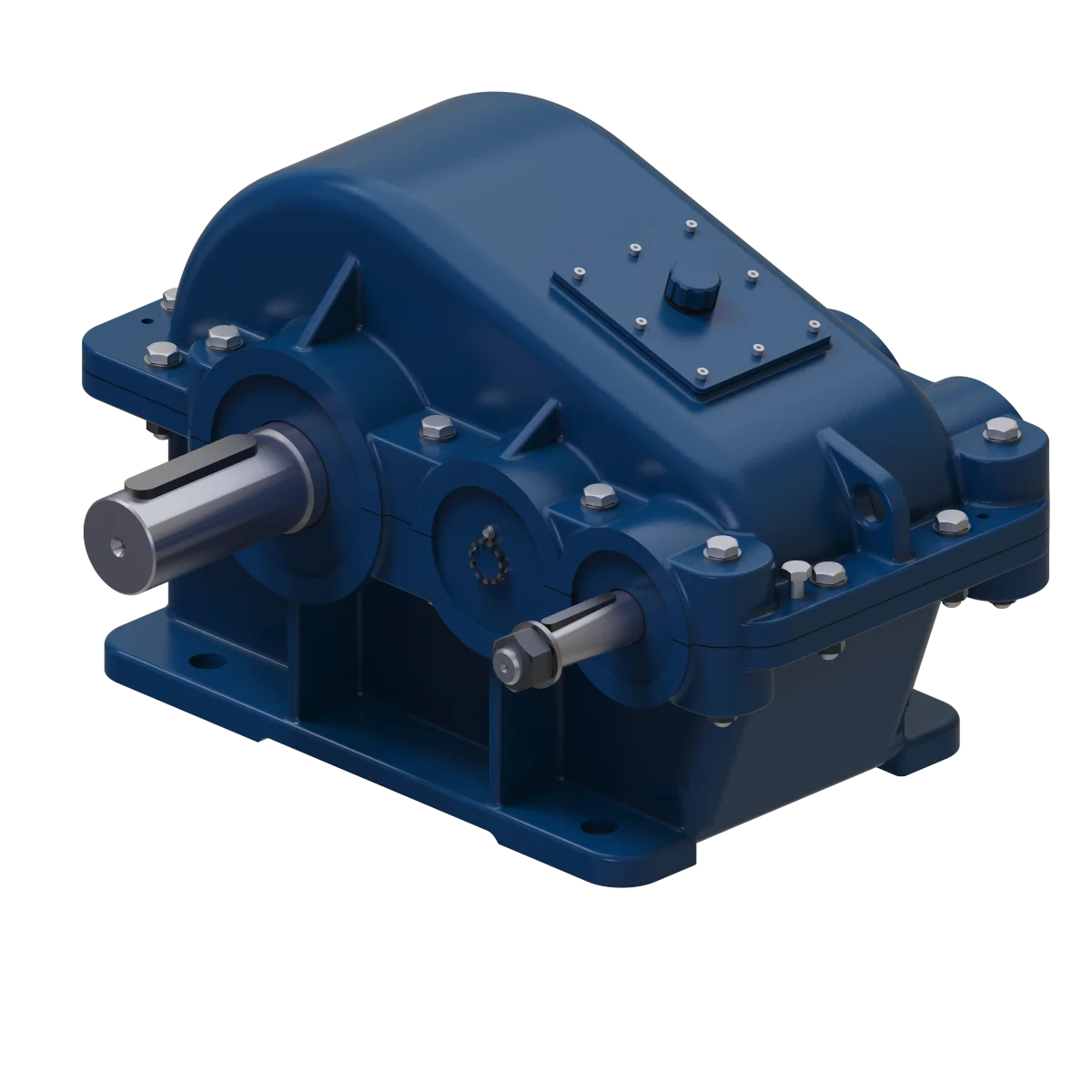

Двухступенчатый цилиндрический горизонтальный редуктор Ц2-350 — это средний общепромышленный редуктор массой 207 кг, предназначенный для оборудования с двигателями средней мощности, особенно в грузоподъемных системах. Основная функция редуктора — увеличение крутящего момента и снижение частоты вращения, что делает его идеальным для работы в устройствах, которые подвержены вращательно-кратковременным нагрузкам.

Редуктор обладает высоким коэффициентом полезного действия (КПД), что позволяет минимизировать потери мощности и повышать эффективность работы механизмов. Он защищен прочным корпусом, что обеспечивает долгосрочную эксплуатацию и позволяет выдерживать значительные механические нагрузки, характерные для промышленных приложений.

Конструкция редуктора включает две ступени зубчатых передач с шевронным зацеплением на быстроходной ступени. Это улучшает динамику работы, снижает уровень шума и способствует плавной передаче мощности, что критически важно для достижения высокой надежности и долговечности в эксплуатации.

Передаточное число редуктора варьируется от 8 до 50, что позволяет гибко адаптировать его для различных производственных условий. Колесная база второй ступени составляет 350 мм, что улучшает устойчивость и снижает вибрации при высоких нагрузках. Редуктор ориентирован горизонтально и имеет цилиндрические шестерни, что позволяет использовать его в широком диапазоне грузоподъемных и других промышленных установок.

Условия применения:

  • Вращение валов в обе стороны;
  • Климатические условия У, Т, категория размещения-2,3 по ГОСТ 15150;
  • Неагрессивная среда, умеренная запыленность и влажность;
  • Частота вращения входного вала-не более 1500 об/мин.

Пример обозначения редуктора при заказе:

Ц2 – 350 – 20 – 12 – ЦЦ У1

Ц2 – тип редуктора
350 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения

Технические характеристики Ц2-350
Тип передачи Цилиндрические
Расположение осей Параллельное
Количество ступеней Двухступенчатый
Входной вал Конический
Выходной вал Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта
Передаточное отношение 12.5, 8, 10, 16, 20, 25, 31.5, 40, 50
Варианты сборки 11, 21, 31, 12, 22, 32, 13, 23, 33, 14, 24, 34, 15, 25, 35
Крутящий момент Н*м 1750
Масса 207



Габаритные размеры редуктора

330 700 645
