Назначение:

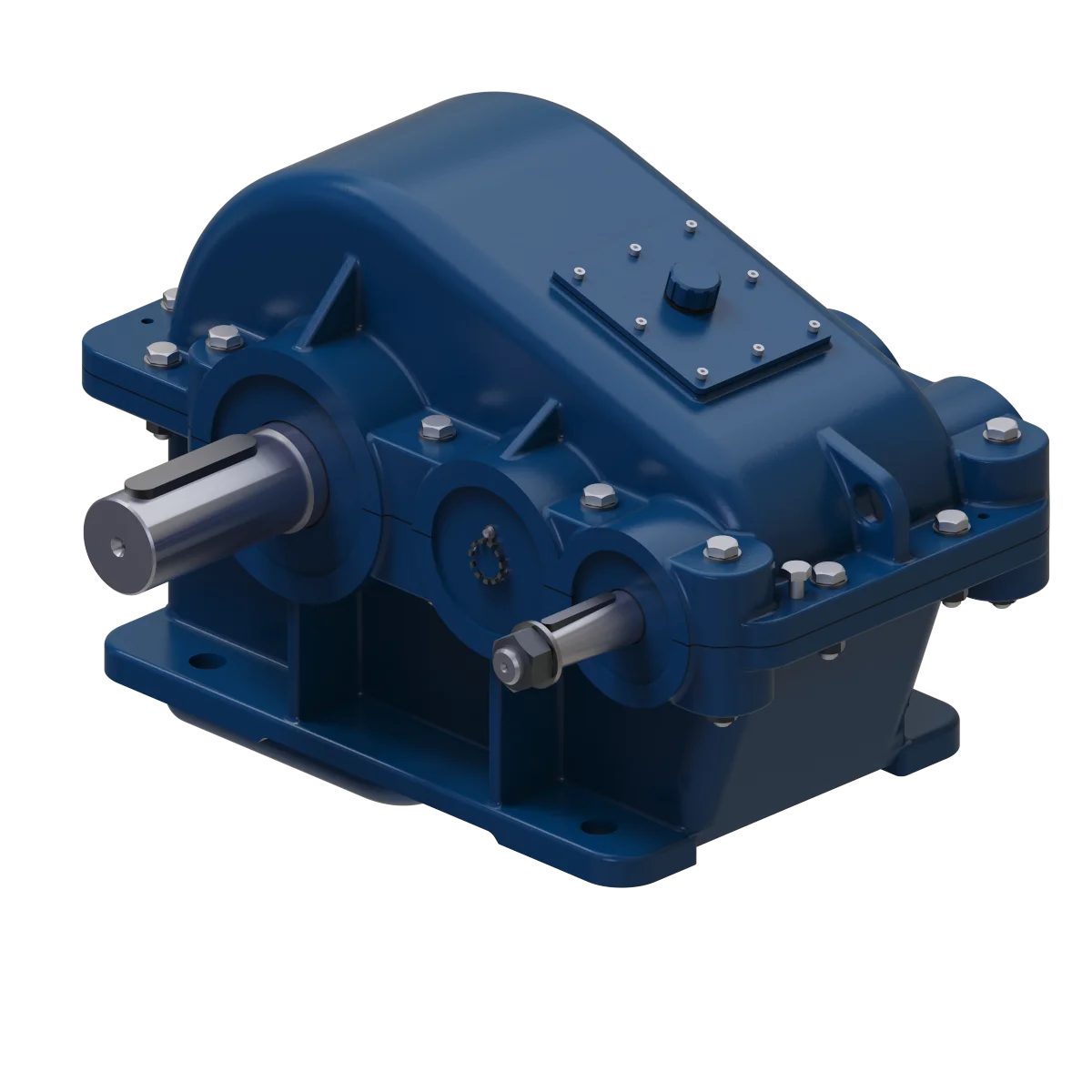

Двухступенчатый цилиндрический горизонтальный редуктор Ц2-1000 — это большой общепромышленный редуктор массой 3700 кг, применяемый в оборудовании с двигателями большой мощности. Он используется как элемент системы привода в различных грузоподъемных механизмах, таких как краны, ленточные конвейеры, подъемные устройства и другие устройства, требующие высокого крутящего момента. Этот редуктор очень эффективен в устройствах, работающих в условиях вращательно-кратковременных нагрузок. Основная цель редуктора — повысить крутящий момент, изменив скорость вращения, и уменьшить частоту вращения вала, что особенно важно для работы с тяжелыми механизмами.
Редуктор обладает высоким коэффициентом полезного действия, достигающим 98%, что позволяет ему работать с минимальными потерями энергии и обеспечивать надежную работу механизма. Прочный чугунный корпус редуктора защищает его от внешних воздействий и позволяет выдерживать большие нагрузки, что увеличивает срок службы устройства.
Передаточное число редуктора Ц2-1000 варьируется от 8 до 50, что позволяет использовать его в различных приложениях с разнообразными требованиями к скорости и крутящему моменту. Колесная база второй ступени составляет 1000 мм, что обеспечивает оптимальные характеристики для передачи силы между валами. Устройство ориентировано горизонтально и имеет двухступенчатую конструкцию с цилиндрическими шестернями, при этом шевронное зацепление используется как быстроходная ступень.
Условия применения:
- Вращение валов в обе стороны;
- Климатические условия У, Т, категория размещения-
2,3 по ГОСТ 15150; - Неагрессивная среда, умеренная запыленность и влажность;
- Частота вращения входного вала-
не более 1500 об/мин.
Пример обозначения редуктора при заказе:
Ц2 – 1000 – 20 – 12 – ЦЦ У1
Ц2 – тип редуктора
1000 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор Ц2-1000. Межосевое расстояние 1000 мм, номинальный крутящий момент 54000 Н·м на тихоходном валу. Входит в серию Ц2.
Технические характеристики Ц2-1000
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 1000 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 54000 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта |
| Масса | 3695 кг |
Варианты сборки Ц2-1000
Редуктор Ц2-1000 выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Конический. Выходные валы: Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта.
Условное обозначение при заказе
Пример: Ц2-1000-20-11 У1
- Ц2 — тип редуктора
- 1000 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | Ц2-1000 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Конический | |
| Выходной вал | Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта | |
| Варианты сборки | 11, 21, 31, 12, 22, 32, 13, 23, 33, 14, 24, 34, 15, 25, 35 | |
| Крутящий момент Н*м | 54000 | |
| Масса | 3695 | |
Габаритные размеры редуктора
