Назначение:

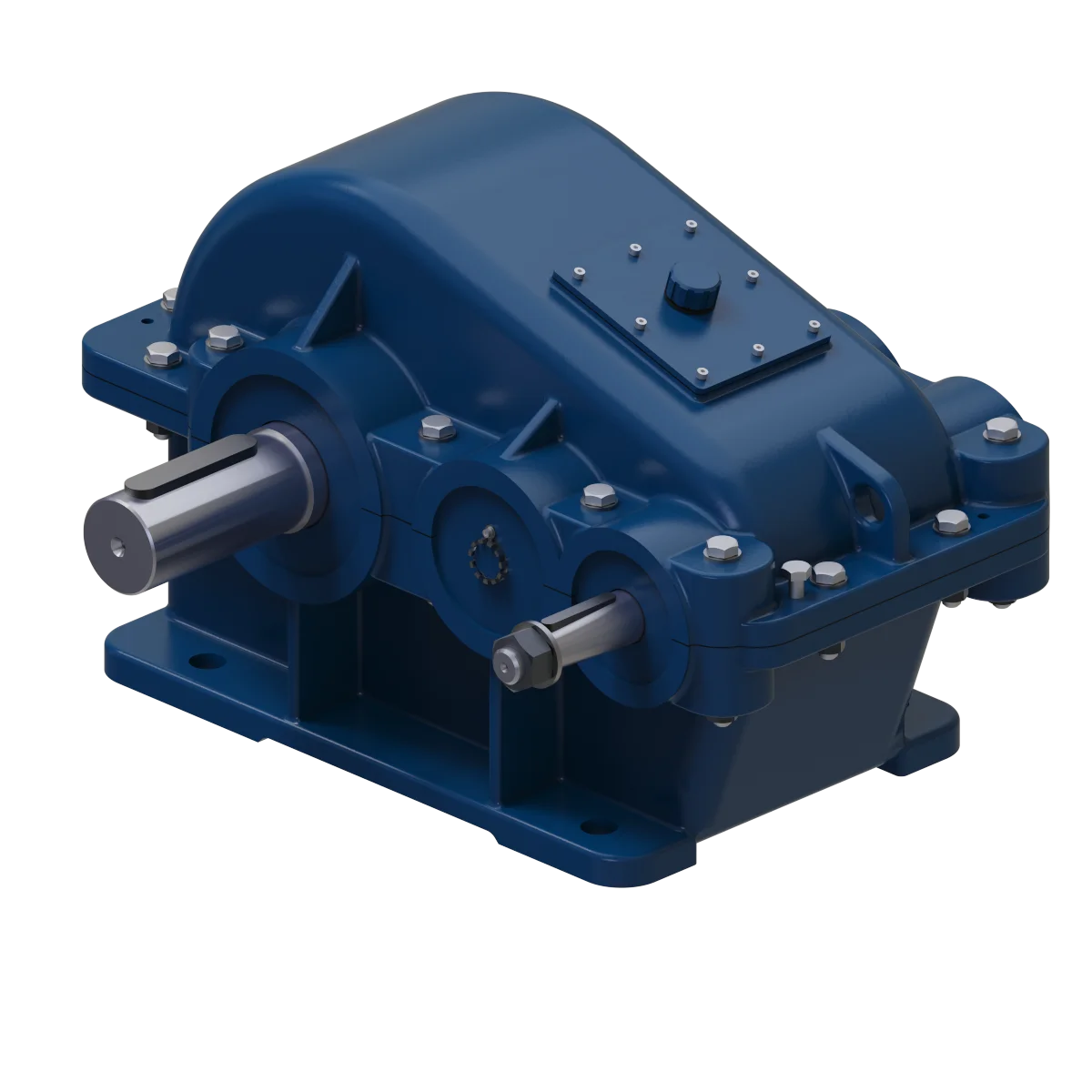

Двухступенчатый цилиндрический горизонтальный редуктор Ц2-400 — это средний общепромышленный редуктор массой 315 кг, применяемый в системах с двигателями средней мощности, особенно в грузоподъемных механизмах. Он предназначен для увеличения крутящего момента и снижения частоты вращения, что позволяет эффективно использовать его в устройствах, работающих в режиме вращательно-кратковременных нагрузок, таких как конвейеры, лебедки и другие промышленные установки.

Редуктор обладает высоким коэффициентом полезного действия (КПД), который достигает 98%, что минимизирует потери энергии и повышает эффективность работы системы. Конструкция редуктора включает два этапа зубчатых передач с шевронным зацеплением на быстроходной ступени. Это обеспечивает не только более плавную и стабильную передачу мощности, но и снижение уровня шума и вибрации, что повышает комфорт и долговечность эксплуатации оборудования.

Редуктор защищен прочным корпусом, что способствует его долговечности и позволяет выдерживать большие механические нагрузки. Передаточное число редуктора варьируется от 8 до 50, что делает его универсальным для различных промышленных применений. Колесная база второй ступени составляет 400 мм, что увеличивает устойчивость редуктора и улучшает его способность работать при повышенных нагрузках.

Редуктор ориентирован горизонтально и оснащен цилиндрическими шестернями, что делает его подходящим для широкого спектра применения в механизмах с изменяющимися условиями работы.

Условия применения:

  • Вращение валов в обе стороны;
  • Климатические условия У, Т, категория размещения-2,3 по ГОСТ 15150;
  • Неагрессивная среда, умеренная запыленность и влажность;
  • Частота вращения входного вала-не более 1500 об/мин.

Пример обозначения редуктора при заказе:

Ц2 – 400 – 20 – 12 – ЦЦ У1

Ц2 – тип редуктора
400 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения

Технические характеристики Ц2-400
Тип передачи Цилиндрические
Расположение осей Параллельное
Количество ступеней Двухступенчатый
Входной вал Конический
Выходной вал Конический, Цилиндрический, Полый Шлицевой, Зубчатая муфта
Передаточное отношение 12.5, 8, 10, 16, 20, 25, 31.5, 40, 50
Варианты сборки 11, 21, 31, 12, 22, 32, 13, 23, 33, 14, 24, 34, 15, 25, 35
Крутящий момент Н*м 3350
Масса 315



Габаритные размеры редуктора

380 805 740
