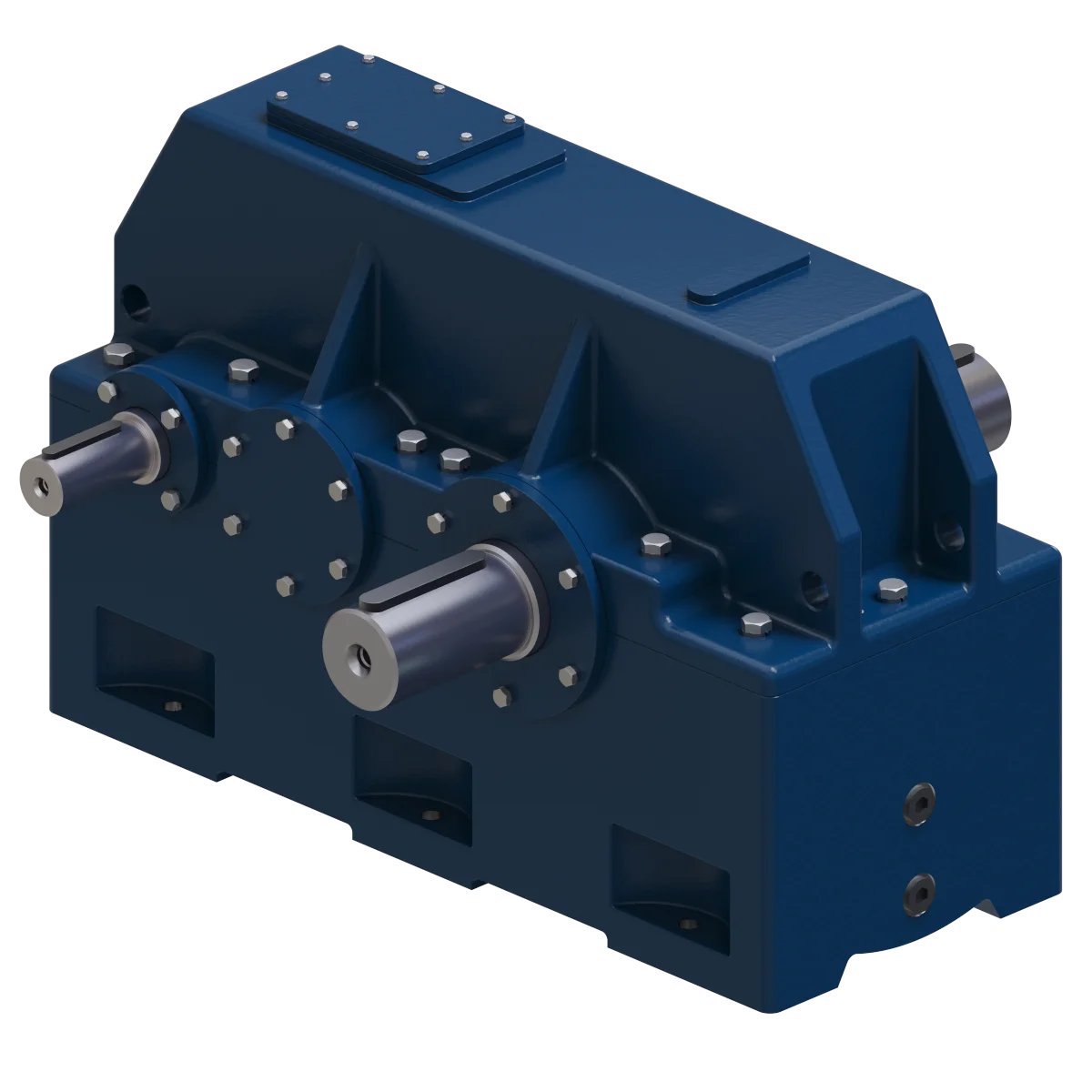

Редуктор Ц2У-400Н

Основное назначение редукторов 1Ц2У:

Горизонтальные редукторы серии 1Ц2У с двухступенчатой передачей и зубчатым механизмом обеспечивают диапазон передаточных чисел от 8 до 50. Эти редукторы представлены несколькими типоразмерами: 315, 355, 400, 450, 500. Модели этой серии являются усовершенствованной версией устаревших редукторов Ц2У, с модернизированными характеристиками, что значительно повысило их эффективность и надежность в эксплуатации. В результате улучшены как технические параметры, так и долговечность приводных систем, что делает редукторы более подходящими для современных производственных нужд.

Особенности модели:

Редуктор 1Ц2У-400Н (Ц2У-400Н) — это двухступенчатый цилиндрический горизонтальный привод, использующийся с электродвигателями большой мощности и предназначенный для применения в машиностроении. Разработанный в 80-х годах прошлого века в СССР, редуктор данного типа находит широкое применение в конвейерных линиях, мешалках, дробилках, грузоподъемных устройствах, тяговых механизмах и других производственных установках.

Этот редуктор обеспечивает высокую эффективность при работе с вращательно-кратковременными нагрузками, но также может работать в непрерывном режиме, если соблюдаются все эксплуатационные требования и осуществляется регулярное обслуживание. Редуктор 1Ц2У-400Н отличается высокой надежностью и КПД до 95%. Его основное назначение — повышение крутящего момента и изменение скорости вращения вала, что делает его незаменимым в тяжелых условиях эксплуатации.

Корпус редуктора защищен от внешних воздействий и способен выдерживать большие нагрузки при длительном использовании. Одним из самых крупных редукторов узкого типа в своей серии, 1Ц2У-400Н имеет массу 930 кг и межосевое расстояние между ступенями составляет 400 мм. Этот редуктор может быть изготовлен с различными передаточными отношениями, включая 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, что позволяет подобрать оптимальное решение для конкретных задач.

Редуктор имеет горизонтальную ориентацию, двухступенчатую конструкцию и цилиндрические шестерни с зацеплением Новикова, что способствует увеличению максимально возможной нагрузки и снижению уровня шума.

Условия применения:

• нагрузка постоянная и переменная одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
• климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.

Пример обозначения редуктора при заказе:

Ц2У – 400– 20 – 12 КК У1
Ц2У – тип редуктора
400 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
КК – вариант исполнения с коническим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения

То же с концом выходного вала в виде части зубчатой муфты:

Ц2У-400–20–12 КМ У1

То же с цилиндрическим концом выходного вала и вариантом сборки 12:

Ц2У-400–20–12 КЦ У1
