Редуктор Ц2У-355Н

  • Описание

  • Характеристики

  • Размеры

  • Вопрос-ответ

Основное назначение редукторов 1Ц2У:

Горизонтальные редукторы серии 1Ц2У с двухступенчатой передачей и зубчатым механизмом обеспечивают диапазон передаточных чисел от 8 до 50. Эти редукторы представлены несколькими типоразмерами: 315, 355, 400, 450, 500. Модели этой серии являются усовершенствованной версией устаревших редукторов Ц2У, с модернизированными характеристиками, что значительно повысило их эффективность и надежность в эксплуатации. В результате улучшены как технические параметры, так и долговечность приводных систем, что делает редукторы более подходящими для современных производственных нужд.

Особенности модели:

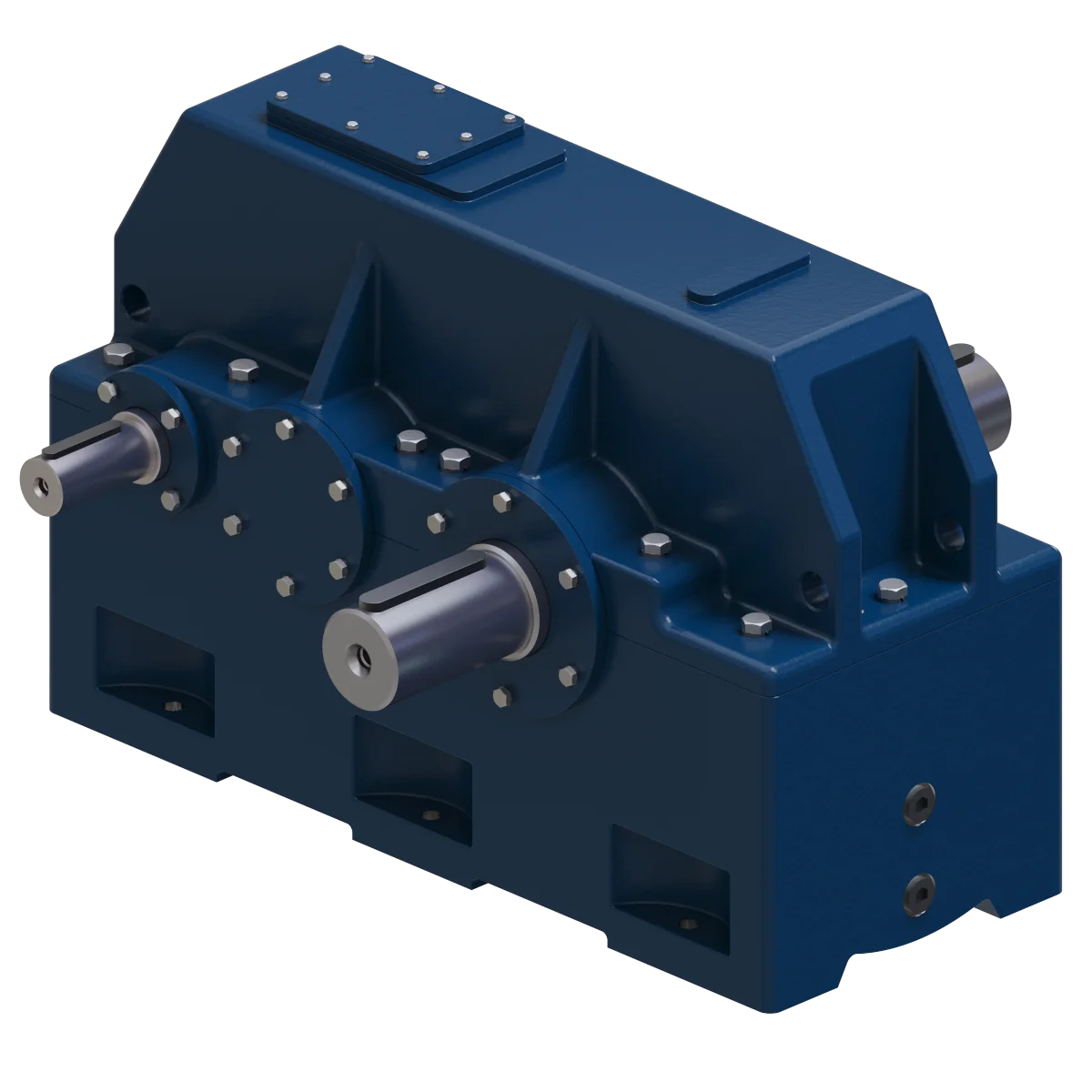

Редуктор 1Ц2У-355Н (Ц2У-355Н) — это двухступенчатый цилиндрический горизонтальный редуктор, предназначенный для работы с мощными электродвигателями и применяемый в различных областях машиностроения. Он используется в промышленном оборудовании, таком как конвейерные линии, роликовые механизмы, бетономешалки, дробилки, грузоподъемные и тяговые устройства. Этот редуктор особенно эффективен в приложениях, работающих с вращательно-кратковременными нагрузками.

Редуктор 1Ц2У-355Н отличается высокой производительностью и надежностью, обеспечивая КПД до 98%. С его помощью достигается увеличение крутящего момента и снижение частоты вращения вала. Межосевое расстояние между первой и второй ступенью составляет 355 мм, а передаточное число варьируется от 8 до 50. Масса редуктора составляет 750 кг.

Корпус редуктора защищен от внешних воздействий, что позволяет ему выдерживать значительные нагрузки. Устройство выполнено с горизонтальной ориентацией и включает цилиндрические шестерни с зацеплением Новикова, что обеспечивает долговечность и износостойкость работы редуктора.

Условия применения:

• нагрузка постоянная и переменная одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
• климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.

Пример обозначения редуктора при заказе:

Ц2У – 355Н– 20 – 12 КК У1
Ц2У – тип редуктора
355Н – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
КК – вариант исполнения с коническим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения


То же с концом выходного вала в виде части зубчатой муфты:

Ц2У-355Н–20–12 КМ У1

То же с цилиндрическим концом выходного вала и вариантом сборки 12:

Ц2У-355Н–20–12 КЦ У1

Технические характеристики Ц2У-355Н
Передаточные числа 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) 14000
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н входного вала 5600
выходного вала 40000
Коэффициент полезного действия, не менее, % 98
Масса, не более, кг в чугунном корпусе 700

Габаритные размеры редуктора

355 225 400 1170 375 740 250 425 850 35 28 6 отв. 280 320 440 360

Присоединительные размеры входных и выходных валов:

  • Вх. Цилиндрический вал

  • Вых. Цилиндрический вал
