Основное назначение редукторов 1Ц2У:

Горизонтальные редукторы серии 1Ц2У с двухступенчатой передачей и зубчатым механизмом обеспечивают диапазон передаточных чисел от 8 до 50. Эти редукторы представлены несколькими типоразмерами: 315, 355, 400, 450, 500. Модели этой серии являются усовершенствованной версией устаревших редукторов Ц2У, с модернизированными характеристиками, что значительно повысило их эффективность и надежность в эксплуатации. В результате улучшены как технические параметры, так и долговечность приводных систем, что делает редукторы более подходящими для современных производственных нужд.

Особенности модели:

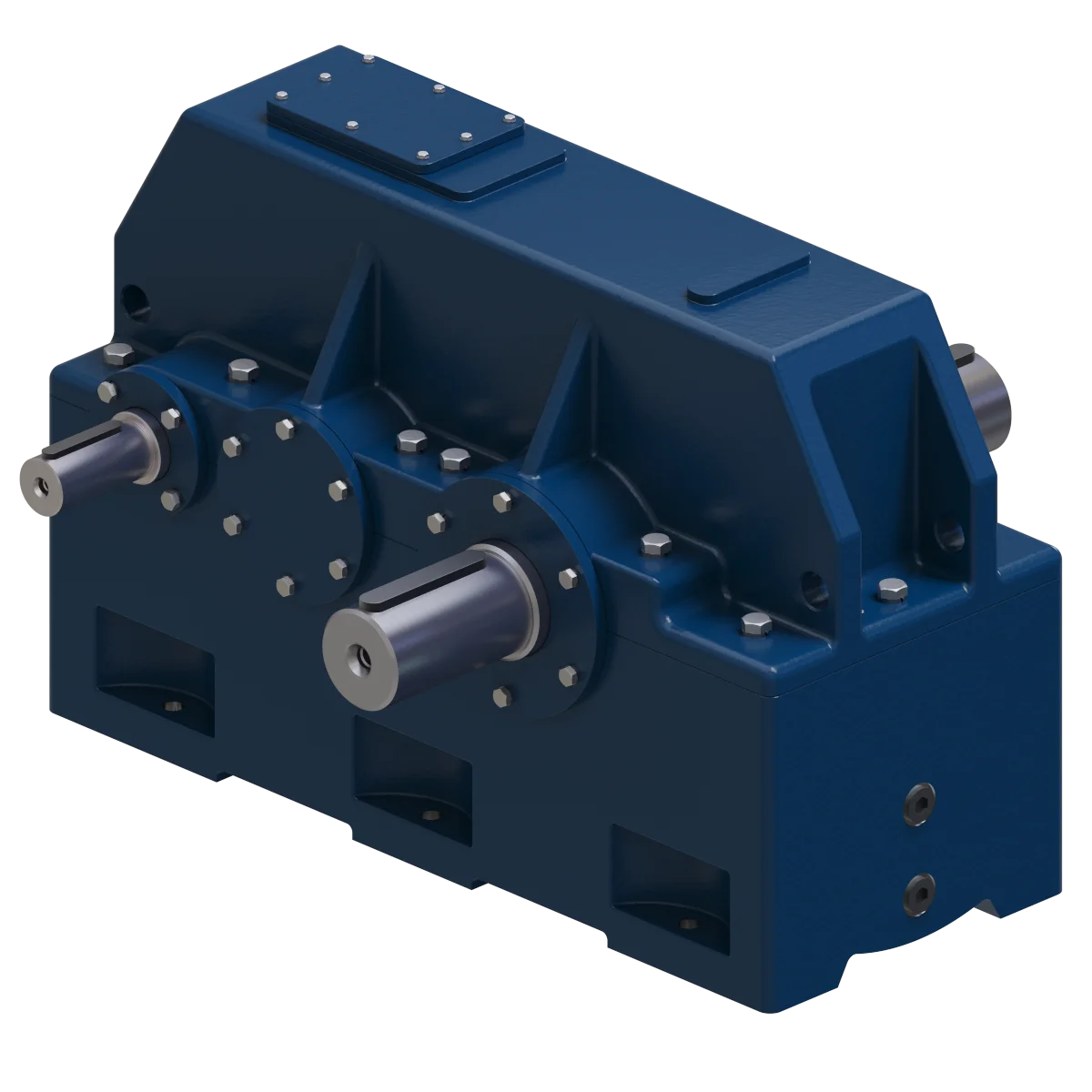

Редуктор 1Ц2У-315Н (Ц2У-315Н) — это двухступенчатое горизонтальное цилиндрическое устройство, применяемое в оборудовании большой мощности для общего машиностроения. Он используется в различных промышленных областях, включая приводное оборудование для ленточных конвейеров, роликовых механизмов, смесителей, дробилок, грузоподъемных устройств, а также тяговых механизмов и других систем, работающих с вращательно-кратковременными нагрузками.

Редуктор 1Ц2У-315Н отличается высокой эффективностью с КПД до 96%. Его конструкция включает цилиндрические шестерни с зацеплением Новикова, что обеспечивает отличную износостойкость и повышенную нагрузочную способность. Передаточное число редуктора варьируется от 8 до 50, а межосевое расстояние между первой и второй ступенью составляет 315 мм.

Редуктор обладает высокой прочностью и способен выдерживать большие нагрузки. Его масса составляет 585 кг, а устройство с горизонтальной ориентацией и двухступенчатой конструкцией предназначено для повышения крутящего момента и снижения частоты вращения вала.

Условия применения:

• нагрузка постоянная и переменная одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
• климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.

Пример обозначения редуктора при заказе:

Ц2У – 315– 20 – 12 КК У1
Ц2У – тип редуктора
315 – межосевое расстояние
20 – номинальное передаточное число
12 – вариант сборки
КК – вариант исполнения с коническим концом входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения


То же с концом выходного вала в виде части зубчатой муфты:

Ц2У-315–20–12 КМ У1

То же с цилиндрическим концом выходного вала и вариантом сборки 12:

Ц2У-315–20–12 КЦ У1

Технические характеристики 1Ц2У-315НМ
Передаточные числа 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) 8700
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н входного вала 4000
выходного вала 22400
Коэффициент полезного действия, не менее, % 95
Масса, не более, кг в чугунном корпусе 510

Габаритные размеры редуктора

315 200 360 1045 335 685 215 370 740 35 28 6 отв. 260 300 420 340

Присоединительные размеры входных и выходных валов:

  • Вх. Цилиндрический вал

  • Вых. Цилиндрический вал
