Редуктор 1Ц3У-315 (315-НМ)

Назначение:

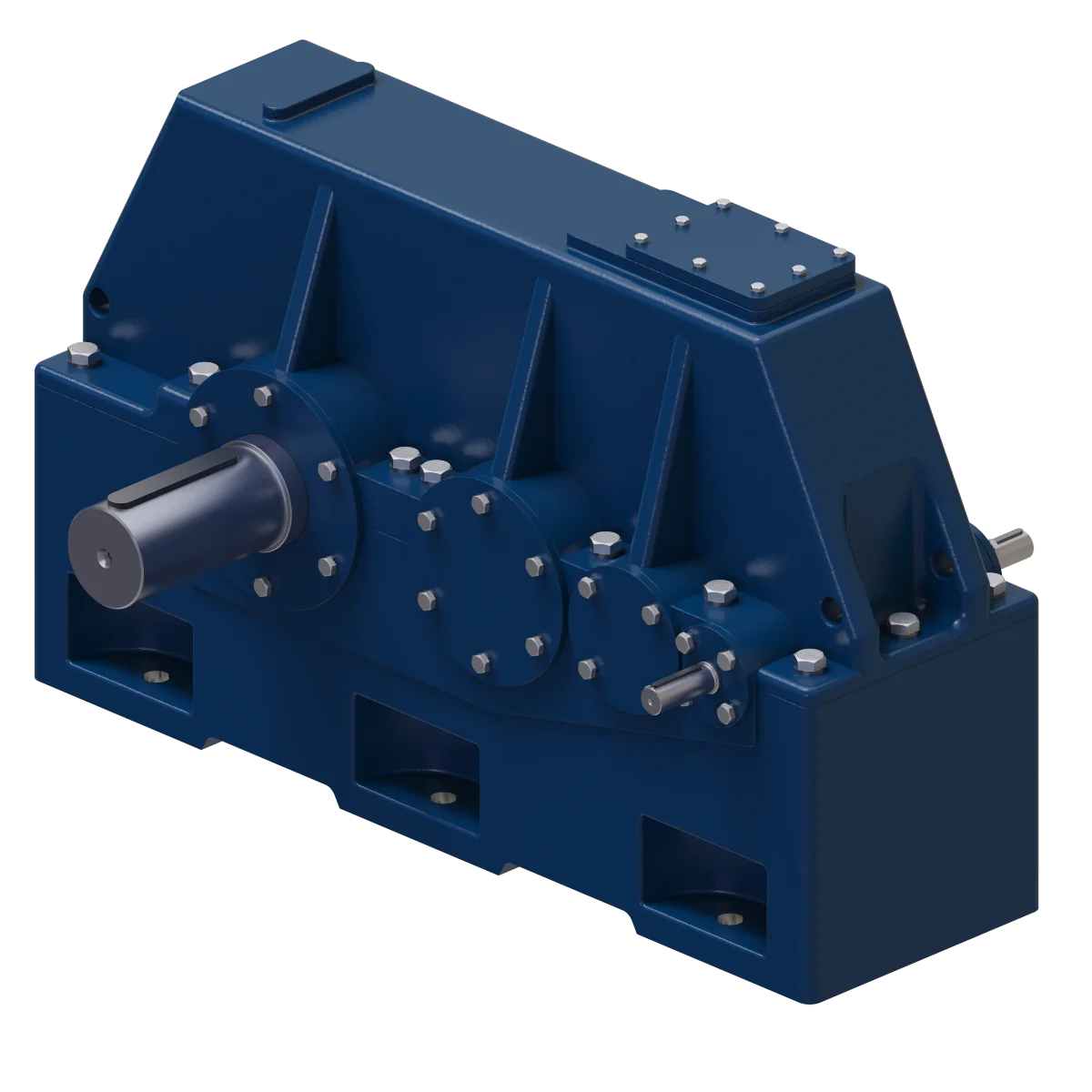

Трехступенчатый цилиндрический горизонтальный редуктор Ц3У-315Н применяется для повышения крутящего момента и снижения частоты вращения в оборудовании с мощными электродвигателями. Этот крупногабаритный редуктор массой 580 кг используется в системах привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и различных подъемных устройств. Он особенно эффективен в приложениях, где требуется работать с вращательно-кратковременными нагрузками.

Редуктор Ц3У-315Н обладает высоким КПД, достигающим 98%, и обеспечивает надежную работу при больших нагрузках, благодаря прочному чугунному корпусу. Его основная задача — повышение крутящего момента за счет изменения скорости и снижение частоты вращения вала.

Передаточное число редуктора варьируется от 31,5 до 200, а расстояние между валами составляет 315 мм. Устройство имеет горизонтальное расположение, трехступенчатую конструкцию и цилиндрические шестерни, что обеспечивает его высокую эффективность и долговечность в различных промышленных приложениях.

Условия применения:

• Нагрузка постоянная и переменная одного направления и реверсивная;
• Работа длительная или с периодическими остановками;
• Вращение валов в любую сторону;
• Частота вращения входного вала не должна превышать 1800 об/мин.;
• Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
• Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4, а редукторы 1ЦЗУ климатического исполнения ХЛ категории 1...3 по ГОСТ 15150.

Пример обозначения редуктора при заказе:

1ЦЗУ – 315 – 50 – 12 ЦЦ У1

1ЦЗУ – тип редуктора
315  – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения

То же с концом выходного вала в виде части зубчатой муфты:
1ЦЗУ-315 –50–12 ЦЦ МУ1

То же климатического исполнения Т1:
1ЦЗУ-315 –50–12 ЦЦ Т1
