Редуктор 1Ц3У-160
Редукторы этой серии
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Трехступенчатый цилиндрический горизонтальный редуктор 1Ц3У-160 (Ц3У-160) используется в оборудовании с двигателями средней мощности для увеличения крутящего момента и снижения частоты вращения. Это среднеразмерный общепромышленный редуктор массой не более 110 кг, который применяется в системах привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и различных подъемных устройств.
Редуктор 1Ц3У-160 отлично работает в условиях вращательно-кратковременных нагрузок, обеспечивая высокий КПД до 98%. Его основное назначение — повышение крутящего момента и уменьшение скорости вращения вала. Он оснащен прочным чугунным корпусом, что обеспечивает надежность и способность выдерживать значительные нагрузки. Передаточное число редуктора варьируется от 31,5 до 200, а расстояние между валами составляет 160 мм.
Редуктор имеет горизонтальное расположение, трехступенчатую конструкцию и цилиндрические шестерни, что делает его идеальным выбором для разнообразных промышленных приложений.
Условия применения:
- Нагрузка постоянная и переменная одного направления и реверсивная;
- Работа длительная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4, а редукторы 1ЦЗУ-
160 климатического исполнения ХЛ категории 1...3 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
1ЦЗУ – 160 – 50 – 12 ЦЦ У1
1ЦЗУ – тип редуктора
160 – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения
То же с концом выходного вала в виде части зубчатой муфты:
1ЦЗУ-160 –50–12 ЦЦ МУ1
То же климатического исполнения Т1:
1ЦЗУ-160 –50–12 ЦЦ Т1

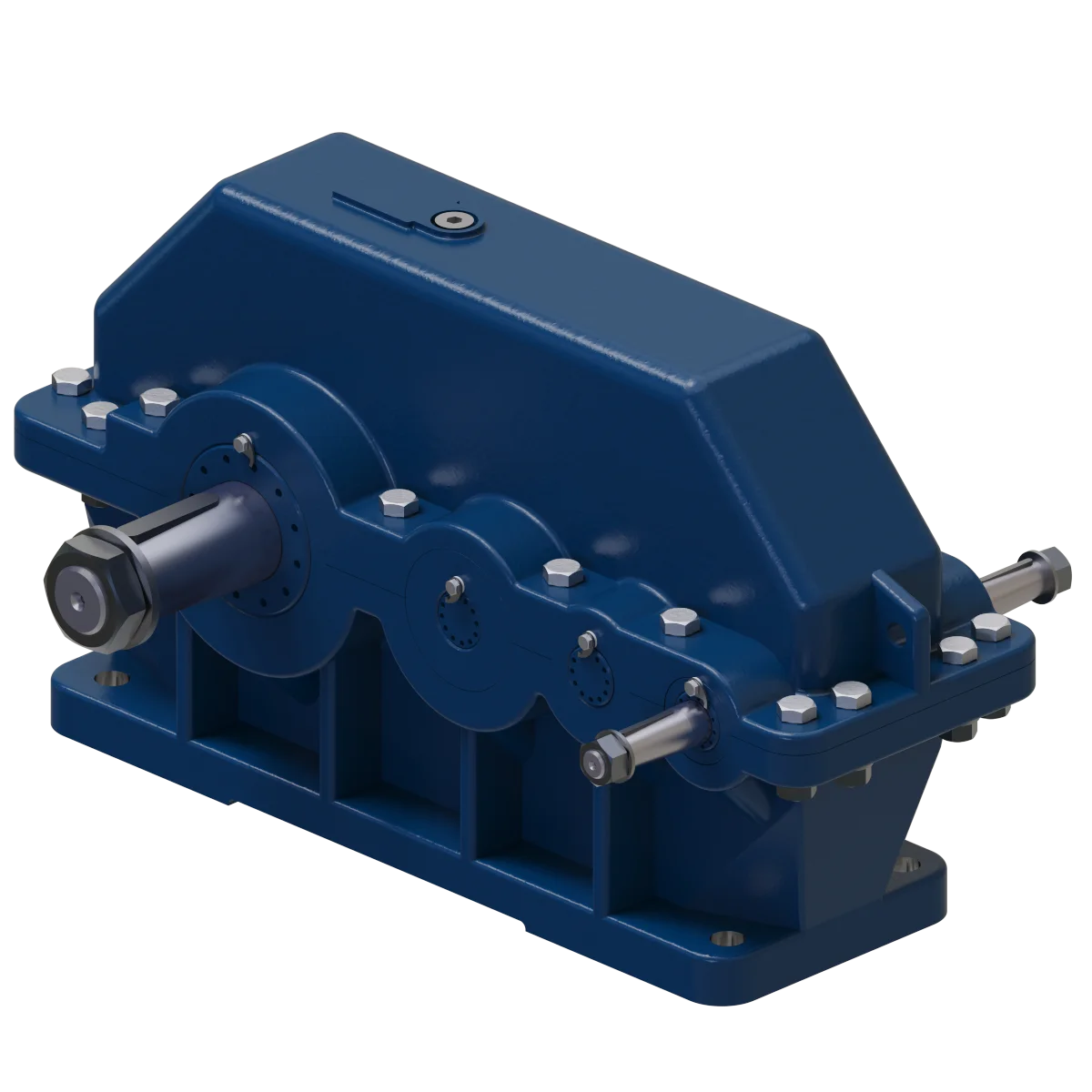

Трехступенчатый с параллельным расположением валов редуктор 1Ц3У-160 (Ц3У-160). Межосевое расстояние 160 мм, номинальный крутящий момент 1250 Н·м на тихоходном валу. Входит в серию 1Ц3У.
Технические характеристики 1Ц3У-160
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический трехступенчатый |
| Межосевое расстояние | 160 мм |
| Передаточные числа | 31.5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
| Крутящий момент (тихоходный вал) | 1250 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический, Цилиндрический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шпоночный, Зубчатая муфта |
| Масса | 110 кг |
Варианты сборки 1Ц3У-160
Редуктор 1Ц3У-160 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический, Цилиндрический. Выходные валы: Конический, Цилиндрический, Полый Шпоночный, Зубчатая муфта.
Условное обозначение при заказе
Пример: 1Ц3У-160-63-11 КК У1
- 1Ц3У — тип редуктора
- 160 — межосевое расстояние, мм
- 63 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | 1Ц3У-160 | |||
| Передаточные числа | 31.5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200; | |||
| Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) | 1250 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах | 2500 | |||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | входного вала | 900 | ||
| выходного вала | 12500 | |||
| Коэффициент полезного действия, не менее, % | 0.96 | |||
| Масса, не более, кг | в чугунном корпусе | 110 | ||
| в алюминиевом корпусе | 64 | |||
Габаритные размеры редуктора
Присоединительные размеры входных и выходных валов:
-
Вх. Конический вал
-
Вых. Цилиндрический вал
