Назначение:

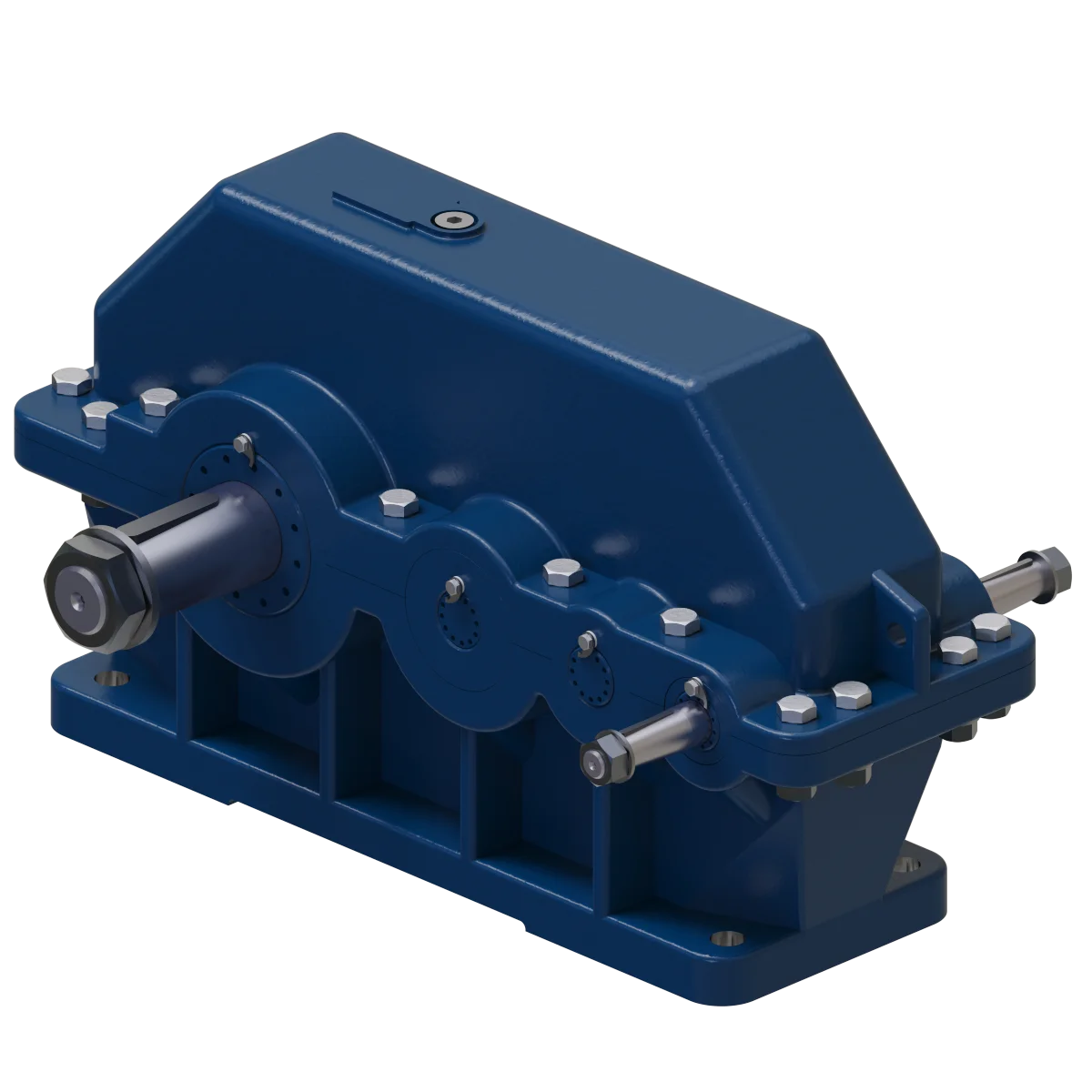

Трехступенчатый цилиндрический горизонтальный редуктор 1Ц3У-250 используется для повышения крутящего момента и уменьшения частоты вращения в оборудовании с двигателями средней мощности. Этот редуктор массой 335 кг применяется в различных промышленных системах, таких как ленточные конвейеры, роликовые механизмы, тяговые лебедки и подъемные устройства. Он идеально подходит для работы в условиях вращательно-кратковременных нагрузок.

Редуктор 1Ц3У-250 обеспечивает высокий КПД до 98% и способен эффективно работать в устройствах, требующих изменения скорости и увеличения крутящего момента. Прочный чугунный корпус редуктора защищает его от внешних воздействий и гарантирует долгосрочную эксплуатацию, обеспечивая надежность при больших нагрузках.

Передаточное число этого редуктора варьируется от 31,5 до 200, а расстояние между валами составляет 250 мм. Устройство имеет горизонтальное расположение и трехступенчатую конструкцию с цилиндрическими шестернями, что делает его подходящим для разнообразных промышленных приложений.

Условия применения:

  • Нагрузка постоянная и переменная одного направления и реверсивная;
  • Работа длительная или с периодическими остановками;
  • Вращение валов в любую сторону;
  • Частота вращения входного вала не должна превышать 1800 об/мин.;
  • Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
  • Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4, а редукторы 1ЦЗУ-160 климатического исполнения ХЛ категории 1...3 по ГОСТ 15150.

Пример обозначения редуктора при заказе:

1ЦЗУ – 250 – 50 – 12 ЦЦ У1

1ЦЗУ – тип редуктора
250  – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения
То же с концом выходного вала в виде части зубчатой муфты:
1ЦЗУ-250 –50–12 ЦЦ МУ1
То же климатического исполнения Т1:
1ЦЗУ-250 –50–12 ЦЦ Т1

Технические характеристики 1Ц3У-250
Передаточные числа 31.5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200;
Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) 5000
Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах 10000
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н входного вала 3150
выходного вала 25000
Коэффициент полезного действия, не менее, % 0.96
Масса, не более, кг в чугунном корпусе 335
в алюминиевом корпусе -

Габаритные размеры редуктора

250 160 125 290 212 750 24 4 отв. 825 265 32 530 950 290 218 280 335 236

Присоединительные размеры входных и выходных валов:

  • Вх. Конический вал

  • Вых. Цилиндрический вал
