    Назначение.

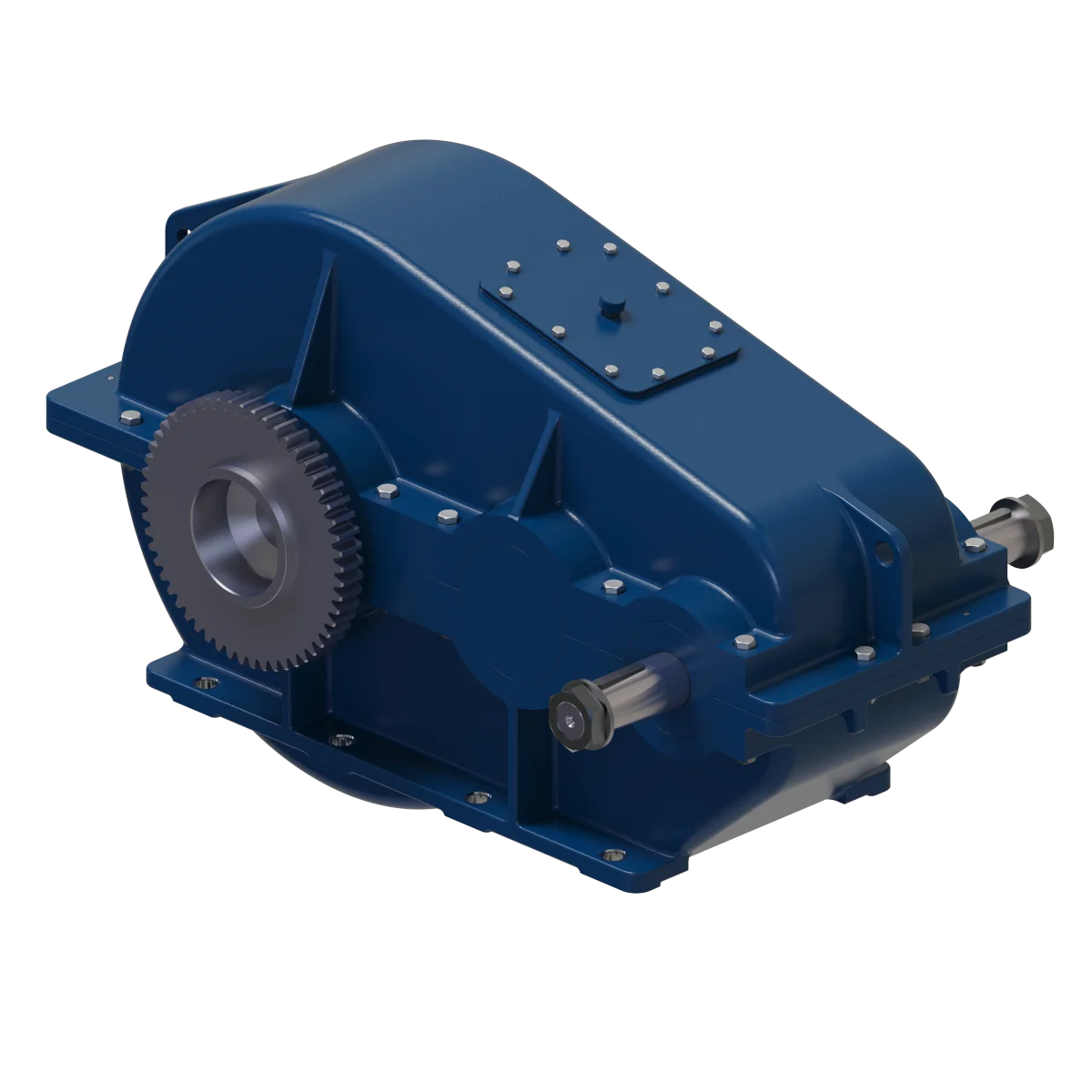

    Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-250, РМ-350, РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

    Условия применения:

    • нагрузка постоянная и переменная, одного направления и реверсивная;
    • работа длительная или с периодическими остановками, вращение валов в любую сторону;
    • частота вращения входного вала не должна превышать 1500 об./мин.;
    • температура внешней среды от – 40°С до +50°С;
    • повышенная запыленность, неагрессивная среда;
    • климатическое исполнение У, Т для категории размещения 1-4 по ГОСТ 15150.

    Пример обозначения редуктора при заказе:

    РМ- 650 – 40 -12 – ЦЦ У2

    РМ – тип редуктора
    650 – межосевое расстояние
    50 – номинальное передаточное число
    12 - вариант сборки
    ЦЦ – вариант исполнения конца входного и выходного вала соответственно
    У2 – климатическое исполнение и категория размещения

    • Типоразмер РМ-650
      Номинальное передаточное отношение, i 50,040,031,525,0/22,4 20,016,012,510,0 8,0
      Номинальный крутящий момент на тихоходном валу, Т, Нxм Ном. част. вращ. быстроход. вала, с-1(об/мин) 10
      (600)
      Особо легкий 33256 32622 31600 30847 29690 24076 21536 19282 17561
      ПВ 15% 15855 16631 14797 15609 15824 13794 13083 12360 11270
      ПВ 25% 13844 14392 12790 13565 13703 11913 11472 10712 9829
      ПВ 40% 11756 12281 10784 11521 11583 10032 9661 9064 8322
      ПВ 100% 5182 4925 5166 5129 5155 5517 5535 5521 5504
      12,5
      (750)
      Особо легкий 32792 32238 30898 29137 27668 22471 19966 17799 15307
      ПВ 15% 14540 15351 13242 14123 14356 12038 11432 11075 9960
      ПВ 25% 12684 512 11637 12190 12398 10634 9983 9625 8702
      ПВ 40% 10766 11258 9831 10406 10571 8928 8453 8174 7339
      ПВ 100% 4764 4708 5136 5173 5090 5517 5636 5537 5032
      16,6
      (1000)
      Особо легкий 32483 31470 29794 26536 24862 20013 17873 15624 13839
      ПВ 15% 13225 13816 12189 12264 12529 10383 10265 9394 8335
      ПВ 25% 11601 12089 10684 10704 10963 9029 8816 8207 7077
      ПВ 40% 9745 10170 9029 9031 9201 7674 7548 6922 5976
      ПВ 100% 4687 4912 5116 5129 5188 5568 5555 4994 5032
      20,83
      (1250)
      Особо легкий 31555 30703 28410 24440 22708 18418 16134 14002 -
      ПВ 15% 12251 12588 10955 10971 11432 9510 8888 8069 -
      ПВ 25% 10580 10899 9510 9544 9945 8246 7729 6922 -
      ПВ 40% 9095 9364 8065 8295 8457 6982 6569 5854 -
      ПВ 100% 4715 4759 5176 5173 5168 5537 5024 5023 -
      25
      (1500)
      Особо легкий 30781 29935 26484 22448 21012 16954 - - -
      ПВ 15% 11292 11386 9731 10258 10506 8527 - - -
      ПВ 25% 9899 9850 8427 8920 9136 7423 - - -
      ПВ 40% 8353 8443 7223 7582 7830 6320 - - -
      ПВ 100% 4702 4708 5116 5129 5155 5016 - - -
      Масса, кг, не более 830


  • Габаритные и присоединительные размеры

  • Присоединительные размеры входных и выходных валов

  • Конический вал


  • Цилиндрический вал


  • Зубчатая муфта

  • Варианты сборки
