    Назначение.

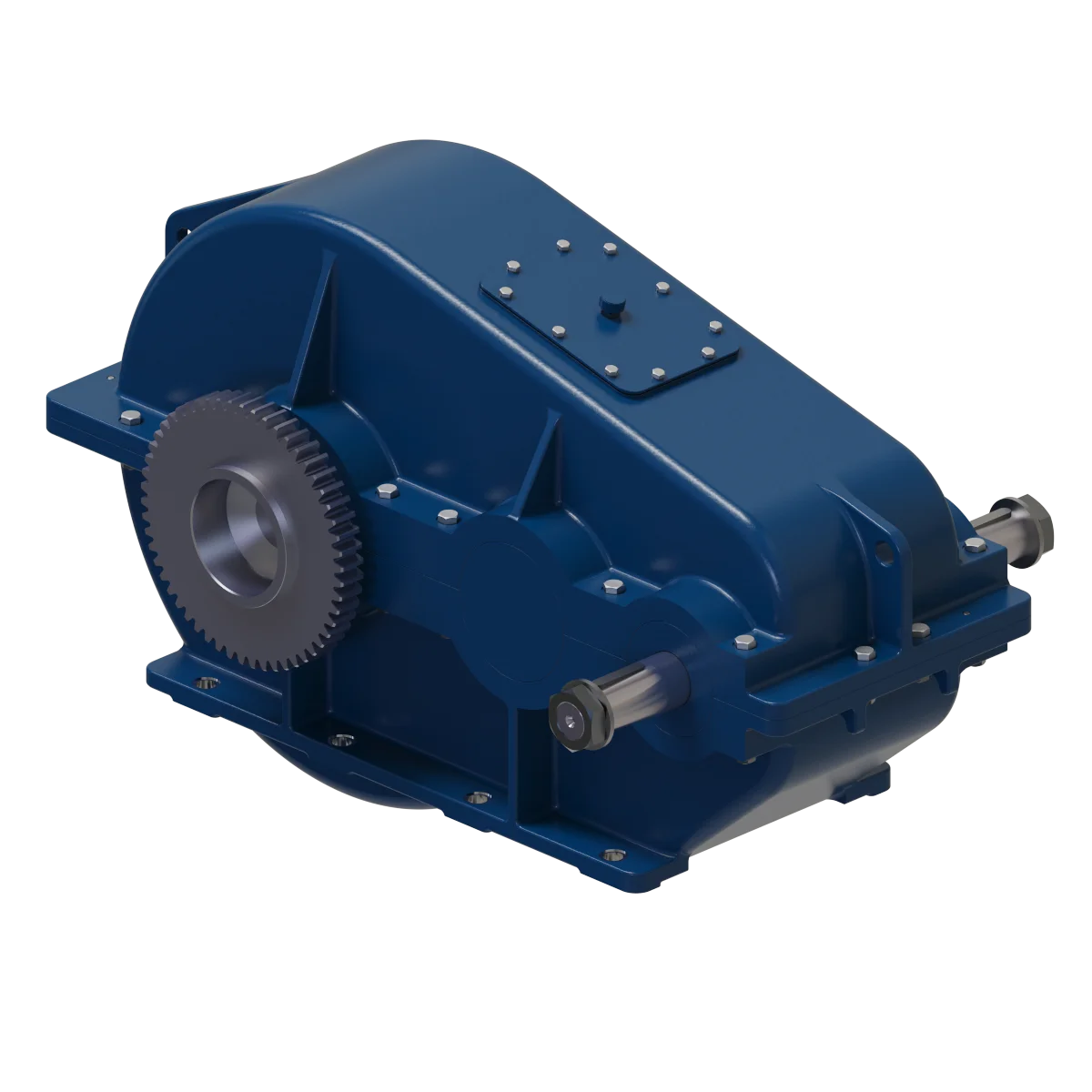

    Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-250, РМ-350, РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

    Условия применения:

    • нагрузка постоянная и переменная, одного направления и реверсивная;
    • работа длительная или с периодическими остановками, вращение валов в любую сторону;
    • частота вращения входного вала не должна превышать 1500 об./мин.;
    • температура внешней среды от – 40°С до +50°С;
    • повышенная запыленность, неагрессивная среда;
    • климатическое исполнение У, Т для категории размещения 1-4 по ГОСТ 15150.

    Пример обозначения редуктора при заказе:

    РМ- 1000 – 40 -12 – ЦЦ У2

    РМ – тип редуктора
    1000 – межосевое расстояние
    50 – номинальное передаточное число
    12 - вариант сборки
    ЦЦ – вариант исполнения конца входного и выходного вала соответственно
    У2 – климатическое исполнение и категория размещения

    Типоразмер РМ-1000
    Номинальное передаточное отношение, i 50,040,031,522,4 20,016,012,510,0 8,0
    Номинальный крутящий момент на тихоходном валу, Т, Нхм Ном. част. вращ. быстроход. вала, с-1(об/мин) 10
    (600)
    Особо легкий 102862 99784 100317 98487 96249 82762 73464 60978 55696
    ПВ 15% 58005 58207 60692 61694 60360 56428 54343 50266 46522
    ПВ 25% 50271 50532 53168 53518 52529 49657 47299 43674 40625
    ПВ 40% 43310 42856 44641 45341 44699 42133 40254 37081 34073
    ПВ 100% 17401 16631 17555 17468 17292 18559 18517 18623 16905
    12,5
    (750)
    Особо легкий 100851 99272 100317 96629 92660 76241 67627 56034 -
    ПВ 15% 58159 57312 57783 58275 58728 51162 49110 46146 -
    ПВ 25% 50735 50148 49757 50842 51159 44139 41864 40213 -
    ПВ 40% 42691 42472 42133 43111 43329 37719 35424 34280 -
    ПВ 100% 16149 16119 17455 17393 17227 18458 16907 17008 -
    16,6
    (1000)
    Особо легкий 97448 95946 94800 90311 83199 67714 - - -
    ПВ 15% 54292 56032 51162 52403 49919 43638 - - -
    ПВ 25% 48260 48741 44541 45713 43068 37619 - - -
    ПВ 40% 40835 41449 37920 38577 36803 32352 - - -
    ПВ 100% 16009 15927 17455 17393 17423 17004 - - -
    20,83
    (1250)
    Особо легкий 94664 92108 92693 80277 - - - - -
    ПВ 15% 51972 52195 45745 45490 - - - - -
    ПВ 25% 44548 46054 39485 39246 - - - - -
    ПВ 40% 37865 38992 33466 33716 - - - - -
    ПВ 100% 15963 15965 17335 17482 - - - - -
    25
    (1500)
    Особо легкий 92808 89550 89282 - - - - - -
    ПВ 15% 46713 48101 40528 - - - - - -
    ПВ 25% 40835 41705 35312 - - - - - -
    ПВ 40% 34648 35308 29894 - - - - - -
    ПВ 100% 15932 15863 17455 - - - - - -
    Масса, кг, не более 2122


  • Габаритные и присоединительные размеры

  • Присоединительные размеры входных и выходных валов

  • Конический вал

  • Цилиндрический вал

  • Зубчатая муфта

  • Варианты сборки
