Назначение:

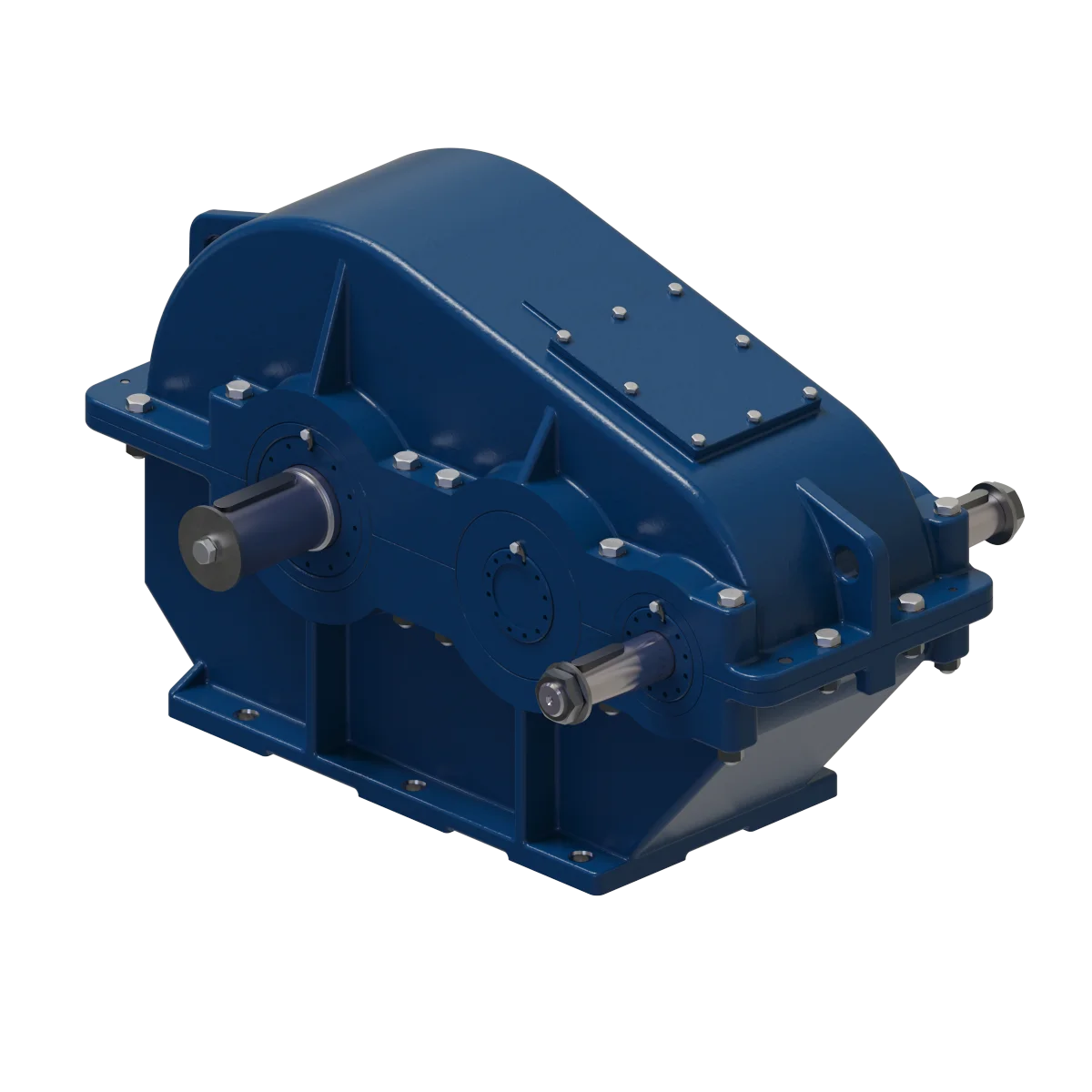

Двухступенчатый цилиндрический горизонтальный редуктор РМ-250 был разработан в СССР во второй половине XX века и до сих пор используется для комплектации оборудования с электродвигателями небольшой мощности. Этот редуктор, весом 85 кг, эффективно передает вращение, увеличивая крутящий момент и снижая частоту вращения, сохраняя высокий КПД на уровне 98%. Благодаря этому он подходит для приводных механизмов конвейеров, смесителей, дробилок, подъемных и тяговых устройств.
Редуктор РМ-250 имеет диапазон передаточных чисел от 8 до 50, что позволяет гибко использовать его для разнообразных задач. Конструкция включает две ступени с эвольвентным зацеплением, что обеспечивает плавность и надежность передачи крутящего момента. Чугунный корпус защищает зубчатые передачи от внешних воздействий, а также увеличивает прочность и долговечность устройства.
РМ-250 особенно популярен в промышленности благодаря своей компактности, высокой надежности и способности выдерживать большие нагрузки, что делает его универсальным решением для оборудования с умеренной мощностью
Условия применения:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа длительная или с периодическими остановками, вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1500 об./мин.;
- Температура внешней среды от – 40°С до +50°С;
- Повышенная запыленность, неагрессивная среда;
- Климатическое исполнение У, Т для категории размещения 1-
4 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
РМ- 250 – 40 -12 – ЦЦ У2
РМ – тип редуктора
250 – межосевое расстояние
40 – номинальное передаточное число
12 - вариант сборки (Смотрите картинку в разделе - Размеры)
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У2 – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор РМ-250. Межосевое расстояние 250 мм, номинальный крутящий момент 300 Н·м на тихоходном валу. Входит в серию РМ.
Технические характеристики РМ-250
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 250 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 22.4; 31.5; 40; 50 |
| Крутящий момент (тихоходный вал) | 300 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Цилиндрический, Зубчатая муфта |
| Масса | 85 кг |
Варианты сборки РМ-250
Редуктор РМ-250 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический. Выходные валы: Цилиндрический, Зубчатая муфта.
Условное обозначение при заказе
Пример: РМ-250-20-11 У1
- РМ — тип редуктора
- 250 — межосевое расстояние, мм
- 20 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | РМ-250 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Двухступенчатый | |
| Входной вал | Конический | |
| Выходной вал | Цилиндрический, Зубчатая муфта | |
| Передаточное отношение | 12.5, 8, 10, 16, 20, 31.5, 40, 22.4, 50 | |
| Варианты сборки | 11, 21, 31, 12, 22, 32, 13, 23, 33 | |
| Крутящий момент Н*м | 300 | |
| Масса | 85 | |
Габаритные размеры редуктора
