    Назначение.

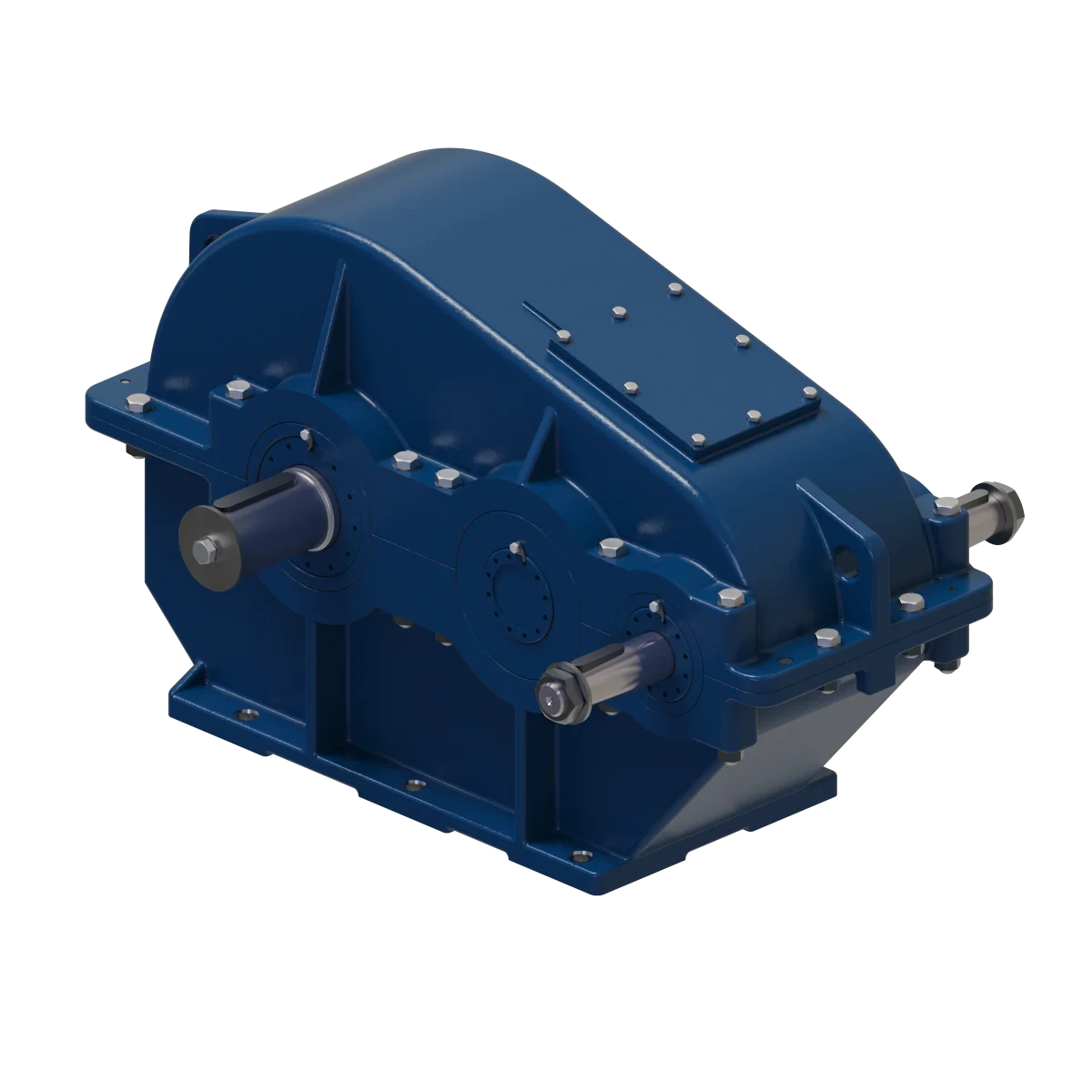

    Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-250, РМ-350, РМ-400, РМ-500, РМ-650, РМ-750, РМ-850, РМ-1000 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

    Условия применения:

    • нагрузка постоянная и переменная, одного направления и реверсивная;
    • работа длительная или с периодическими остановками, вращение валов в любую сторону;
    • частота вращения входного вала не должна превышать 1500 об./мин.;
    • температура внешней среды от – 40°С до +50°С;
    • повышенная запыленность, неагрессивная среда;
    • климатическое исполнение У, Т для категории размещения 1-4 по ГОСТ 15150.

    Пример обозначения редуктора при заказе:

    РМ- 350 – 40 -12 – ЦЦ У2

    РМ – тип редуктора
    350 – межосевое расстояние
    50 – номинальное передаточное число
    12 - вариант сборки
    ЦЦ – вариант исполнения конца входного и выходного вала соответственно
    У2 – климатическое исполнение и категория размещения

    • Типоразмер РМ-350
      Номинальное передаточное отношение, i 50,040,031,522,4 20,016,012,510,0 8,0
      Номинальный крутящий момент на тихоходном валу, Т, Н×м Ном. част. вращ. быстроход. вала, с-1(об/мин) 10
      (600)
      Особо легкий 4254422241133977 3817376236433593 3460
      ПВ 15% 2166217523572304 2251233222542142 2005
      ПВ 25% 1856185520562007 1958203119521862 1743
      ПВ 40% 1624159917051710 1664173016711582 1481
      ПВ 100% 657608602595 587677684692 695
      12,5
      (750)
      Особо легкий 3836414542533925 3837369236233428 3407
      ПВ 15% 2166209823272230 2140224721092004 1835
      ПВ 25% 1856184220061933 1853194618361740 1594
      ПВ 40% 1609158617251635 1592166515621477 1352
      ПВ 100% 588563602595 600682692738 681
      16,6
      (1000)
      Особо легкий 4037 4068 3973 3835 3759 3611 3502 3362 3184
      ПВ 15% 2135 2111 2257 2141 2055 2092 1944 1790 1691
      ПВ 25% 1856 1842 1956 1851 1801 1821 1691 1552 1463
      ПВ 40% 1624 1535 1655 1583 1527 1550 1437 1315 1242
      ПВ 100% 580 576 602 602 607 692 688 692 684
      20,83
      (1250)
      Особо легкий 4121 4053 3900 3746 3680 3491 3333 3204 3019
      ПВ 15% 2116 2057 2167 2034 2020 1938 1710 1661 1541
      ПВ 25% 1819 1781 1878 1766 1754 1685 1488 1432 1352
      ПВ 40% 1633 1535 1589 1498 1488 1433 1266 1218 1151
      ПВ 100% 594 583 602 607 595 686 686 688 623
      25
      (1500)
      Особо легкий 4022 3889 3772 3642 3524 3361 3180 3164 2778
      ПВ 15% 2042 1996 2147 1933 1932 1816 1691 1714 1415
      ПВ 25% 1794 1740 1866 1680 1684 1575 1465 1384 1232
      ПВ 40% 1516 1484 1585 1427 1436 1344 1248 1173 1059
      ПВ 100% 588 588 602 610 600 692 684 626 687
      Масса, кг, не более 145


  • Габаритные и присоединительные размеры

  • Присоединительные размеры входных и выходных валов

  • Конический вал


  • Цилиндрический вал

  • Зубчатая муфта

  • Варианты сборки
