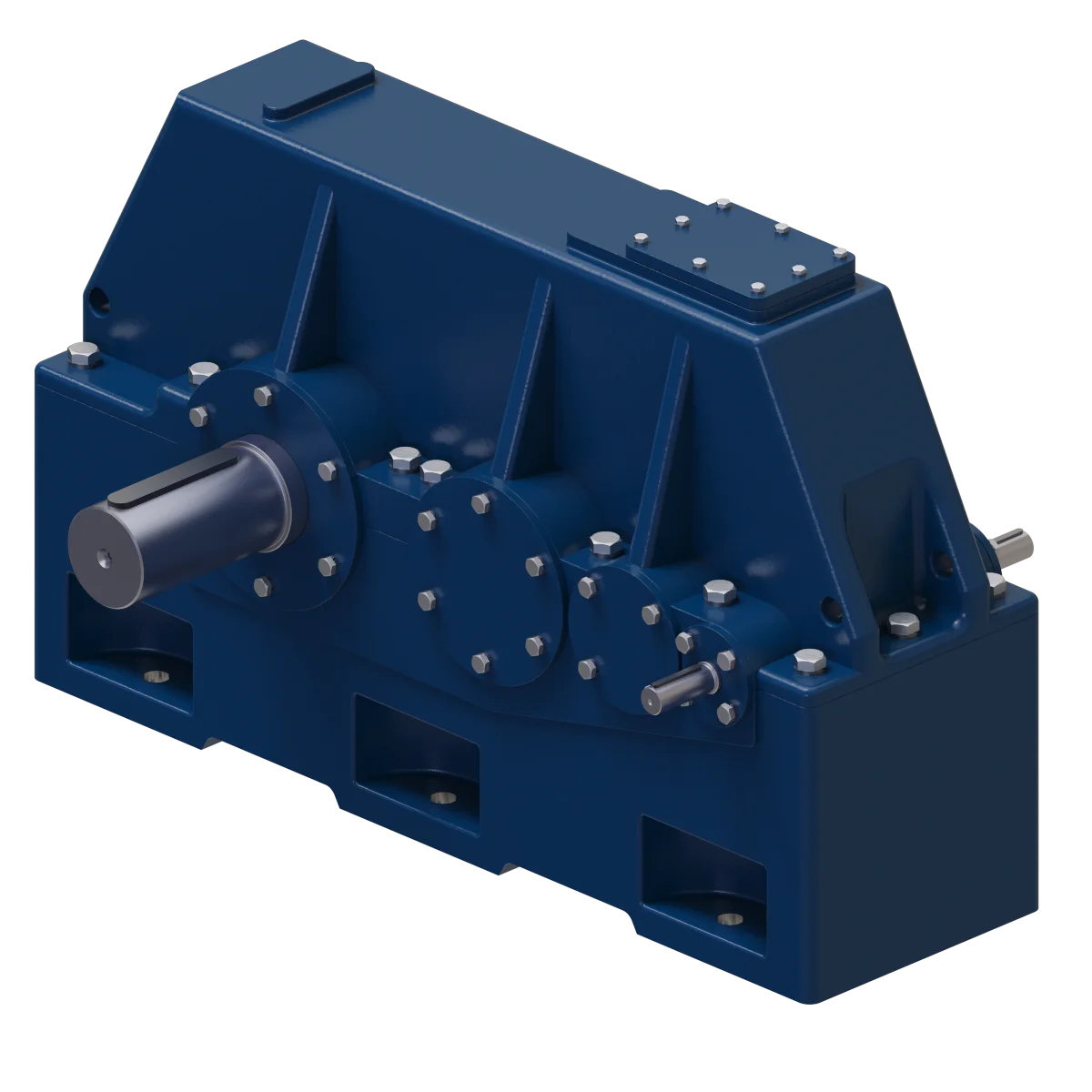

Редуктор 1Ц3У-400 (400-НМ)
Редукторы этой серии
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Трехступенчатый цилиндрический горизонтальный редуктор Ц3У-400Н применяется в оборудовании с мощными двигателями для увеличения крутящего момента и снижения частоты вращения. Этот крупногабаритный редуктор массой 960 кг используется в различных производственных системах, включая ленточные конвейеры, роликовые механизмы, тяговые лебедки и подъемные устройства. Он особенно эффективен в приложениях с вращательно-кратковременными нагрузками.
Редуктор Ц3У-400Н обладает высоким КПД 98%, что гарантирует эффективную работу при больших нагрузках. Корпус редуктора выполнен из прочного чугуна, что обеспечивает дополнительную защиту и долговечность. Основная задача устройства — повысить величину крутящего момента и снизить скорость вращения вала, что позволяет адаптировать редуктор под различные производственные процессы.
Диапазон передаточных чисел составляет от 31,5 до 200, а расстояние между валами — 400 мм. Редуктор имеет горизонтальное расположение, трехступенчатую конструкцию и цилиндрические шестерни, что способствует высокой производительности и надежности при длительном использовании в сложных эксплуатационных условиях.
Условия применения:
- Нагрузка постоянная и переменная одного направления и реверсивная;
- Работа длительная или с периодическими остановками;
- Вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1800 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/куб.м.;
- Климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4, а редукторы 1ЦЗУ климатического исполнения ХЛ категории 1...3 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
1ЦЗУ – 400 – 50 – 12 ЦЦ У1
1ЦЗУ – тип редуктора
400 – межосевое расстояние
50 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У1 – климатическое исполнение и категория размещения
То же с концом выходного вала в виде части зубчатой муфты:
1ЦЗУ-400 –50–12 ЦЦ МУ1
То же климатического исполнения Т1:
1ЦЗУ-400 –50–12 ЦЦ Т1
Трехступенчатый с параллельным расположением валов редуктор 1Ц3У-400 (400-НМ) (Ц3У-400 (400-НМ)). Межосевое расстояние 400 мм, номинальный крутящий момент 17000 Н·м на тихоходном валу. Входит в серию 1Ц3У.
Технические характеристики 1Ц3У-400 (400-НМ)
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический трехступенчатый |
| Межосевое расстояние | 400 мм |
| Передаточные числа | 50; 63; 80; 100; 125; 160; 200 |
| Крутящий момент (тихоходный вал) | 17000 Н·м |
| Варианты сборки | 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35 (15 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический, Цилиндрический |
| Исполнения выходного вала | Цилиндрический, Полый Шпоночный, Зубчатая муфта |
| Масса | 960 кг |
Варианты сборки 1Ц3У-400 (400-НМ)
Редуктор 1Ц3У-400 (400-НМ) выпускается в 15 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35.
Исполнения валов
Входные валы: Конический, Цилиндрический. Выходные валы: Цилиндрический, Полый Шпоночный, Зубчатая муфта.
Условное обозначение при заказе
Пример: 1Ц3У-400-100-11 КК У1
- 1Ц3У — тип редуктора
- 400 — межосевое расстояние, мм
- 100 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | 1Ц3У-400 (Ц3У-400НМ) | |||
| Передаточные числа | 50; 63; 80; 100; 125; 160; 200; | |||
| Номинальный крутящий момент на выходном валу, Т, Н×м | 17000 | |||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | входного вала | 2500 | ||
| выходного вала | Цилиндр | 31500 | ||
| Муфта | 35500 | |||
| Масса, не более, кг | в чугунном корпусе | 960 | ||
Габаритные размеры редуктора
Присоединительные размеры входных и выходных валов:
-
Вх. Цилиндрический вал
-
Вых. Цилиндрический вал
