На сегодняшний день данный тип червячного редуктора устарел и является не актуальным, снятым с производства. Мы готовы предложить современный аналог - червячный одноступенчатый редуктор NRV-063 или червячный одноступенчатый редуктор NMRV-063 с присоединительным фланцем под электродвигатель имеющий много преимуществ (меньшая масса 6,2 кг, меньшие габаритные размеры, универсальность присоединения редуктора к изделию, больший диапазон передаточных отношений 7,5÷100, увеличенный номинальный крутящий момент до 200 Н*м и т.д.).
Назначение:
Редукторы червячные одноступенчатые Ч-63 предназначены для использования в качестве комплектующих в приводах машин, оборудования и механизмов.
Условия применения:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа с периодическими остановками и длительная до 24 часов в сутки;
- Вращение валов в любую сторону;
- Частота вращения входного вала не более 1500 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т для категорий размещения 1-
3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
Ч- 63 – 40 – 52 – 1 -2 – ЦЦ ВУЗ
Ч – тип редуктора
63 – межосевое расстояние
40 – номинальное передаточное число
52 - вариант сборки
1 – вариант расположения червячной пары
2 – вариант крепления редуктора
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
В – наличие вентилятора
УЗ – климатическое исполнение и категория размещения

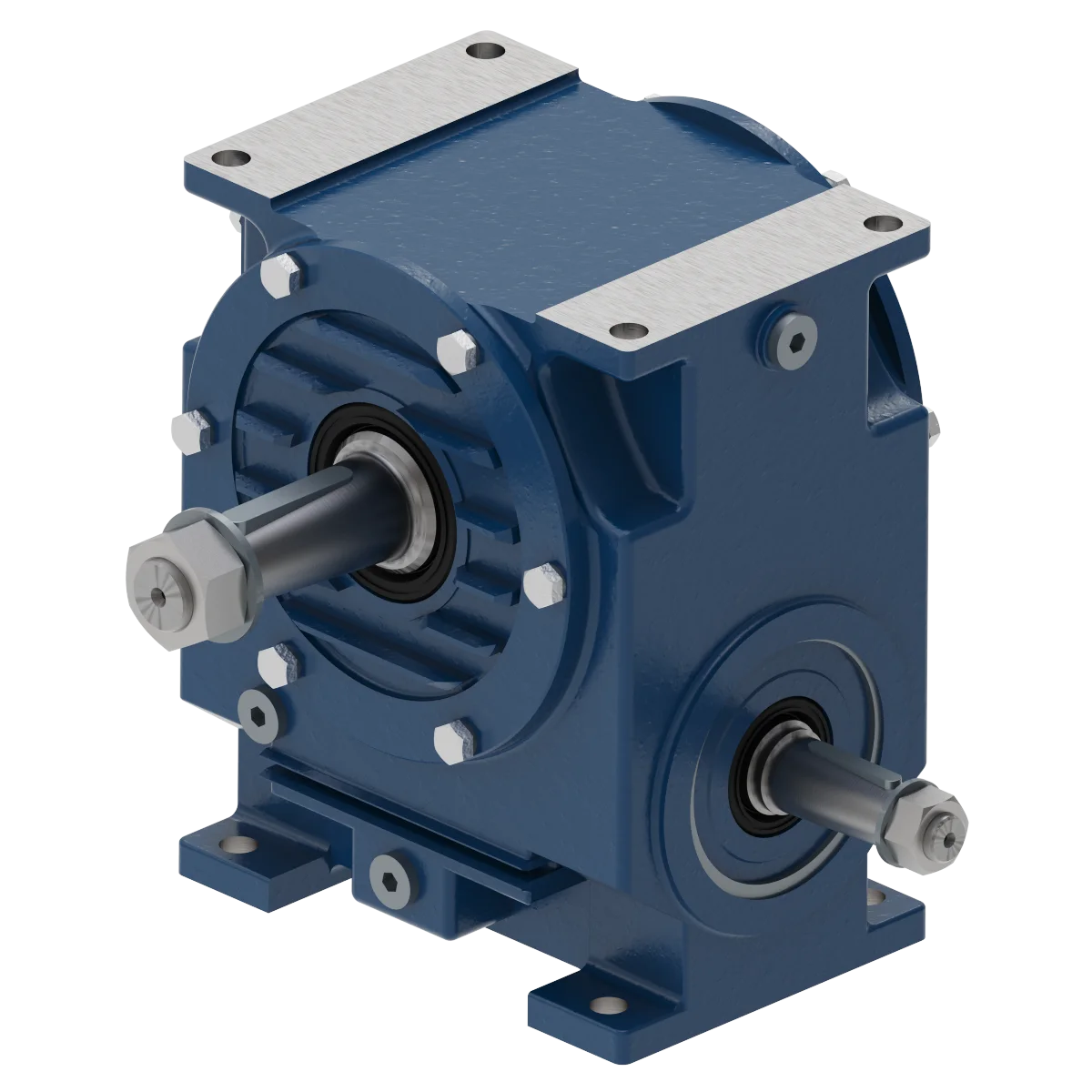

Одноступенчатый с скрещивающиеся расположением валов редуктор Ч-63. Межосевое расстояние 63 мм, номинальный крутящий момент 188 Н·м на тихоходном валу. Входит в серию Ч.
Технические характеристики Ч-63
| Параметр | Значение |
|---|---|
| Тип | Червячный одноступенчатый |
| Межосевое расстояние | 63 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63; 80 |
| Крутящий момент (тихоходный вал) | 188 Н·м |
| Варианты сборки | 51, 52, 53, 56 (4 шт.) |
| Расположение осей | Скрещивающиеся |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Цилиндрический, Полый Шлицевой |
| Масса | 16 кг |
Варианты сборки Ч-63
Редуктор Ч-63 выпускается в 4 вариантах сборки с различным расположением входного и выходного валов: 51, 52, 53, 56.
Исполнения валов
Входные валы: Конический. Выходные валы: Цилиндрический, Полый Шлицевой.
Условное обозначение при заказе
Пример: Ч-63-25-51 У1
- Ч — тип редуктора
- 63 — межосевое расстояние, мм
- 25 — номинальное передаточное число
- 51 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | Ч-63 | |
|
Тип передачи редуктора |
Червячный | |
|
Количество ступеней передачи |
Одноступенчатый |
|
|
Расположение осей |
Перекрестное | |
|
Передаточное отношение |
8; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63; 80 |
|
| Крутящий момент Н*м | 200 | |
| Суммарное межосевое расстояние, мм | 63 | |
| Варианты сборки | 51; 52; 53; 56; 61; 62; 63; 66 | |
| КПД, отн.ед. | 0.91 | |
| Масса, кг | 16 | |
Габаритные размеры редуктора
