На сегодняшний день данный тип червячного редуктора устарел и является не актуальным, снятым с производства. Мы готовы предложить современный аналог - червячный одноступенчатый редуктор NRV-040 или червячный одноступенчатый редуктор NMRV-040 с присоединительным фланцем под электродвигатель имеющий много преимуществ (меньшую массу 2,3 кг, меньшие габаритные размеры, универсальность присоединения редуктора к изделию, больший диапазон передаточных отношений 7,5÷100, увеличенный номинальный крутящий момент до 61 Н*м и т.д.).
Назначение:
Редукторы червячные одноступенчатые Ч-40 предназначены для использования в качестве комплектующих в приводах машин, оборудования и механизмов.
Условия применения:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа с периодическими остановками и длительная до 24 часов в сутки;
- Вращение валов в любую сторону;
- Частота вращения входного вала не более 1500 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т для категорий размещения 1-
3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
Ч- 40 – 40 – 52 – 1 -2 – ЦЦ ВУЗ
Ч – тип редуктора
40 – межосевое расстояние
40 – номинальное передаточное число
52 - вариант сборки
1 – вариант расположения червячной пары
2 – вариант крепления редуктора
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
В – наличие вентилятора
УЗ – климатическое исполнение и категория размещения

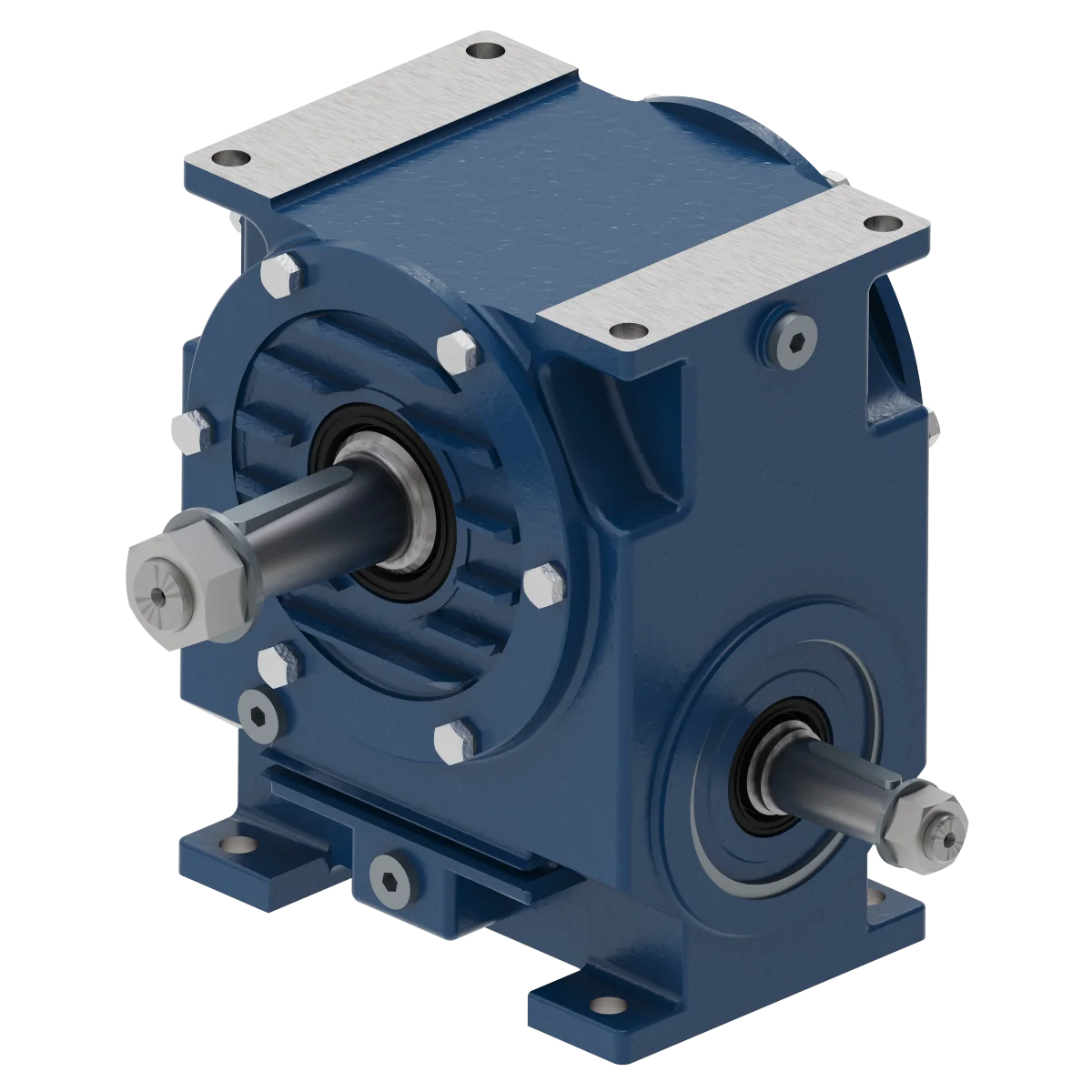

Одноступенчатый с скрещивающиеся расположением валов редуктор Ч-40. Межосевое расстояние 40 мм, номинальный крутящий момент 29 Н·м на тихоходном валу. Входит в серию Ч.
Технические характеристики Ч-40
| Параметр | Значение |
|---|---|
| Тип | Червячный одноступенчатый |
| Межосевое расстояние | 40 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63; 80 |
| Крутящий момент (тихоходный вал) | 29 Н·м |
| Варианты сборки | 51, 52, 53, 56 (4 шт.) |
| Расположение осей | Скрещивающиеся |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Цилиндрический, Полый Шлицевой |
| Масса | 4 кг |
Варианты сборки Ч-40
Редуктор Ч-40 выпускается в 4 вариантах сборки с различным расположением входного и выходного валов: 51, 52, 53, 56.
Исполнения валов
Входные валы: Конический. Выходные валы: Цилиндрический, Полый Шлицевой.
Условное обозначение при заказе
Пример: Ч-40-25-51 У1
- Ч — тип редуктора
- 40 — межосевое расстояние, мм
- 25 — номинальное передаточное число
- 51 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Наименование параметров | Техническая характеристика | ||||||||
| Межосевое расстояние, мм | 40 | ||||||||
| Ном.частота вращения входного вала, об/мин | 1500 | ||||||||
| Передат. число, ном. |
8 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 |
| Ном. крут. момент на выходном валу, Тном, Н*м |
20 | 22 | 24 | 24 | 20 | 28 | 24 | 21 | 16 |
| Подводимая расчётная мощность, кВт |
0,43 | 0,4 | 0,3 | 0,24 | 0,17 | 0,21 | 0,14 | 0,11 | 0,07 |
| КПД, % |
88 | 87 | 82 | 78 | 74 | 70 | 65 | 60 | 56 |
| Допускаемая радиальная нагрузка на входной вал |
90 | ||||||||
| Допускаемая радиальная нагрузка на выходной вал | 1300 | ||||||||
| Корректированный уровень звук.мощ., дБА, не более | 82 | ||||||||
| Масса, кг, не более | 3,5 | ||||||||
Габаритные размеры редуктора
