На сегодняшний день данный тип червячного редуктора устарел и является не актуальным, снятым с производства. Мы готовы предложить современный аналог - червячный одноступенчатый редуктор NRV-130 или червячный одноступенчатый редуктор NMRV-130 с присоединительным фланцем под электродвигатель имеющий много преимуществ (меньшая масса 48 кг, меньшие габаритные размеры, универсальность присоединения редуктора к изделию, больший диапазон передаточных отношений 7,5÷100, увеличенный номинальный крутящий момент до 1242 Н*м и т.д.).

Назначение:

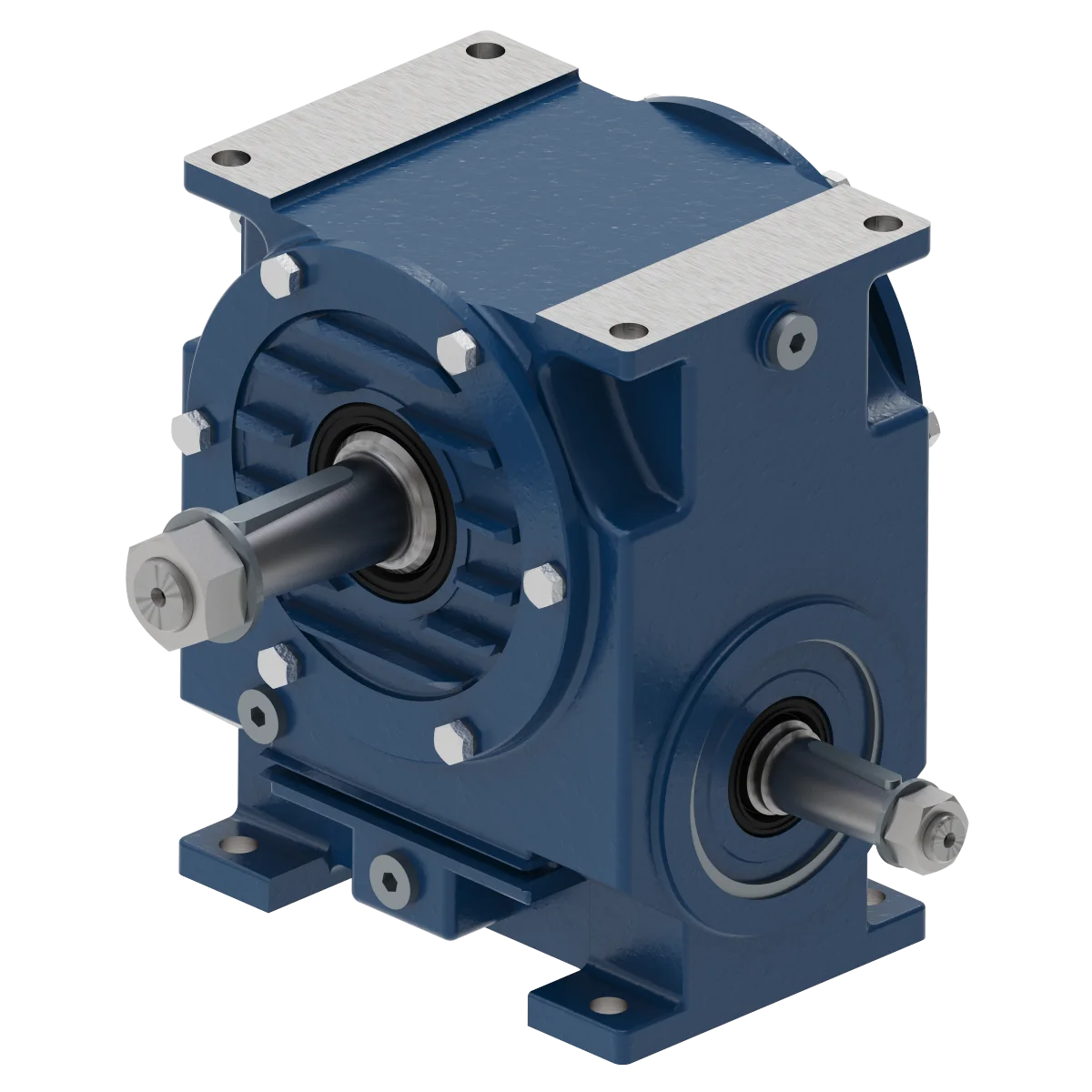

Редукторы червячные одноступенчатые Ч-125 предназначены для использования в качестве комплектующих в приводах машин, оборудования и механизмов.

Условия применения:

  • Нагрузка постоянная и переменная, одного направления и реверсивная;
  • Работа с периодическими остановками и длительная до 24 часов в сутки;
  • Вращение валов в любую сторону;
  • Частота вращения входного вала не более 1500 об/мин.;
  • Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
  • Климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.

Пример обозначения редуктора при заказе:

Ч- 125 – 40 – 52 – 1 -2 – ЦЦ ВУЗ

Ч – тип редуктора
125 – межосевое расстояние
40 – номинальное передаточное число
52 - вариант сборки
1 – вариант расположения червячной пары
2 – вариант крепления редуктора
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
В – наличие вентилятора
УЗ – климатическое исполнение и категория размещения

Технические характеристики Ч-125

Тип передачи редуктора

Червячный

Количество ступеней передачи

Одноступенчатый

Расположение осей

Перекрестное

Передаточное отношение

8; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63; 80

Крутящий момент Н*м 1000
Суммарное межосевое расстояние, мм 125
Варианты сборки 51; 52; 53; 56; 61; 62; 63; 66
КПД, отн.ед. 0.91
Масса, кг 86



Габаритные размеры редуктора

396 437 230
