На сегодняшний день данный тип червячного редуктора устарел и является не актуальным, снятым с производства. Мы готовы предложить современный аналог - червячный одноступенчатый редуктор NRV-063 или червячный одноступенчатый редуктор NMRV-063 с присоединительным фланцем под электродвигатель имеющий много преимуществ (меньшую массу 6,2 кг, больший диапазон передаточных отношений 7,5÷100, увеличенный номинальный крутящий момент до 213 Н*м и т.д.).
Назначение:

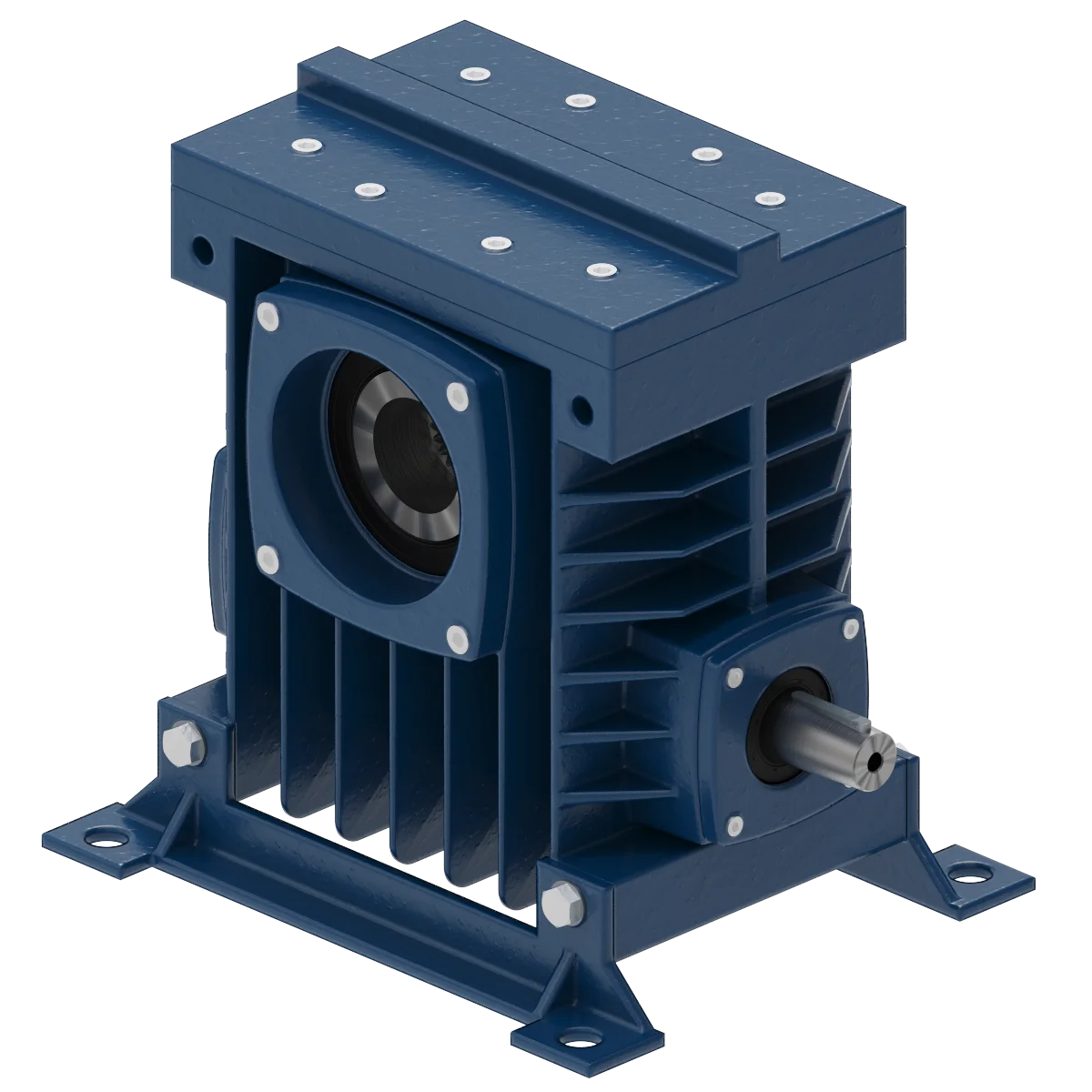

Одноступенчатый червячный редуктор 2Ч-63 с передаточным числом от 8 до 80 и массой 13 кг применяется в оборудовании с двигателями малой мощности, таких как воздуходувки, генераторы, компрессоры, транспортеры и дробилки. Этот редуктор подходит для общепромышленных механизмов, где требуется увеличение крутящего момента и уменьшение частоты вращения. Компактная конструкция редуктора позволяет эффективно работать в режимах вращательно-кратковременных нагрузок.
Редуктор 2Ч-63 обладает высокой эффективностью и прочным чугунным корпусом, защищающим его от механических воздействий и обеспечивающим долговечность даже при интенсивной эксплуатации. Расстояние между червячным валом и шестерней составляет 63 мм, что позволяет сохранить компактность при значительных передаточных характеристиках. Горизонтальная ориентация и одноступенчатая конструкция делают 2Ч-63 оптимальным для повышения крутящего момента и изменения скорости вращения в устройствах с малыми нагрузками.
Условия применения:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа с периодическими остановками и длительная до 24 часов в сутки;
- Вращение валов в любую сторону;
- Частота вращения входного вала не более 1500 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т для категорий размещения 1-
3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
2Ч- 63 – 20 – 51 - 1 -2 – ЦЦ-УЗ
2Ч – тип редуктора
63 – межосевое расстояние
20 – номинальное передаточное число
51 - вариант сборки
1 – вариант расположения червячной пары
2 – вариант присоединения лап
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
Одноступенчатый с скрещивающиеся расположением валов редуктор 2Ч-63. Межосевое расстояние 63 мм, номинальный крутящий момент 150 Н·м на тихоходном валу. Входит в серию 2Ч.
Технические характеристики 2Ч-63
| Параметр | Значение |
|---|---|
| Тип | Червячный одноступенчатый |
| Межосевое расстояние | 63 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63; 80 |
| Крутящий момент (тихоходный вал) | 150 Н·м |
| Варианты сборки | 51, 52, 53, 56 (4 шт.) |
| Расположение осей | Скрещивающиеся |
| Исполнения входного вала | Конический, Цилиндрический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шпоночный, Полый Шлицевой |
| Масса | 13 кг |
Варианты сборки 2Ч-63
Редуктор 2Ч-63 выпускается в 4 вариантах сборки с различным расположением входного и выходного валов: 51, 52, 53, 56.
Исполнения валов
Входные валы: Конический, Цилиндрический. Выходные валы: Конический, Цилиндрический, Полый Шпоночный, Полый Шлицевой.
Условное обозначение при заказе
Пример: 2Ч-63-25-51 КК У1
- 2Ч — тип редуктора
- 63 — межосевое расстояние, мм
- 25 — номинальное передаточное число
- 51 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Наименование параметров | Техническая характеристика | ||||||||||
| Межосевое расстояние, мм | 63 | ||||||||||
| Ном.частота вращения входного вала, об/мин | 1500 | ||||||||||
| Передат. число (номинальное) |
8 | 10 | 12 | 16 | 20 | 25 | 31 | 40 | 50 | 63 | 80 |
| Ном.крут.мом.на вых.вал при повт-кратк реж.с прод.включ ПВ=40%; Нхм. | 125 | 112 | 140 | 125 | 112 | 140 | 112 | ||||
| Ном.крут.мом.на вых вал, в не¬прерыв.реж.с прод. включ. ПВ=100%; Нхм. | 105 | 100 | 90 | 120 | 112 | 100 | 125 | 90 | 80 |
||
| КПД в непрерывном реж. с ПВ = 100%, не менее | 89 | 88 | 84 | 83 | 81 | 74 | 73 | 68 | 62 | 60 | |
| Корректированный уровень звук.мощ., дБА, не более | 85 | ||||||||||
| Масса, кг, не более | 12,5 | ||||||||||
Габаритные размеры редуктора
