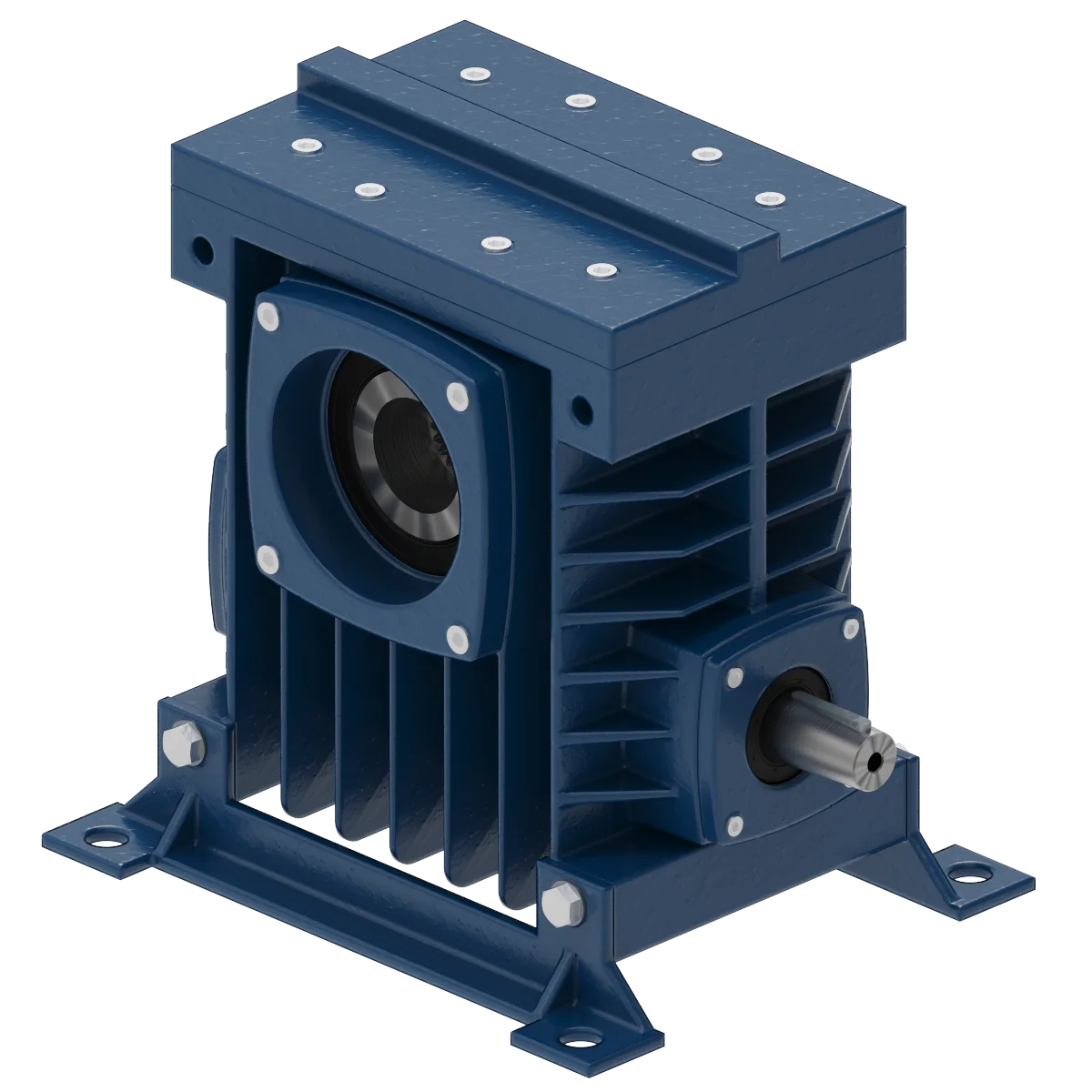

2Ч-40
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
На сегодняшний день данный тип червячного редуктора устарел и является не актуальным, снятым с производства. Мы готовы предложить современный аналог - червячный одноступенчатый редуктор NRV-040 или червячный одноступенчатый редуктор NMRV-040 с присоединительным фланцем под электродвигатель имеющий много преимуществ (меньшую массу 2,3 кг, меньшие габаритные размеры, универсальность присоединения редуктора к изделию, больший диапазон передаточных отношений 7,5÷100, увеличенный номинальный крутящий момент до 61 Н*м и т.д.).
Назначение.
Редукторы червячные одноступенчатые универсальные типа 2Ч выпускаются взамен редукторов типа РЧУ, обладают по отношению к ним повышенной нагрузочной способностью. Предназначены для работы в качестве приводов общемашиностроительного применения.
Условия применения:
• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа с периодическими остановками и длительная до 24 часов в сутки;
• вращение валов в любую сторону;
• частота вращения входного вала не более 1500 об/мин.;
• атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
• климатические исполнения У, Т для категорий размещения 1-
Пример обозначения редуктора при заказе:
2Ч- 40 – 20 – 51 – 1 -2 – ЦЦ УЗ
2Ч – тип редуктора
40 – межосевое расстояние
20 – номинальное передаточное число
51 - вариант сборки
1 – вариант расположения червячной пары
2 – вариант присоединения лап
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
| Наименование параметров | Техническая характеристика | ||||||||||
| Межосевое расстояние, мм | 40 | ||||||||||
| Ном.частота вращения входного вала, об/мин | 1500 | ||||||||||
| Передат. число | номинальное | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 |
| фактическое | 7,75 | 9,75 | 12,25 | 15,50 | 19,50 | 24,50 | 31,0 | 39,0 | 49,0 | 64,0 | |
| Ном.крут.мом.на вых.вал при повт-кратк реж.с прод.включ ПВ=40%; Нхм. | 28 | 26 | 28 | 26 | 32 | 29 | 28 | 26 | |||
| Ном.крут.мом.на вых вал, в не¬прерыв.реж.с прод. включ. ПВ=100%; Нхм. | 28 | 26 | 30 | 28 | 36 | 33 | 31 | 26 | |||
| КПД в непрерывном реж. с ПВ = 100%, не менее | 87 | 85 | 83 | 81 | 76 | 73 | 70 | 63 | 60 | 58 | |
| Доп.рад.конс.нагр, прилож. в серед.посад.части вход вала, Н, в реж. с ПВ | 150 | ||||||||||
| Доп.рад.конс.нагрузка, прилож.в серед.посад.части вых. вала, Н, в реж. с ПВ | 1500 | ||||||||||
| Корректированный уровень звук.мощ., дБА, не более | 82 | ||||||||||
| Масса, кг, не более | 5,6 | ||||||||||
Габаритные размеры редуктора
