На сегодняшний день данный тип червячного редуктора устарел и является не актуальным, снятым с производства. Мы готовы предложить современный аналог - червячный одноступенчатый редуктор NRV-090 или червячный одноступенчатый редуктор NMRV-090 с присоединительным фланцем под электродвигатель имеющий много преимуществ (меньшую массу 13 кг, меньшие габаритные размеры, универсальность присоединения редуктора к изделию, больший диапазон передаточных отношений 7,5÷100, увеличенный номинальный крутящий момент до 582 Н*м и т.д.).
Назначение:
Одноступенчатый червячный редуктор 2Ч-80 с передаточным числом от 8 до 80 и массой 19 кг широко используется для увеличения крутящего момента и снижения частоты вращения в оборудовании с двигателями малой мощности, таких как воздуходувки, генераторы, компрессоры, транспортеры и дробилки. Данный редуктор предназначен для общепромышленных механизмов, работающих в режиме вращательно-кратковременных нагрузок, где требуется высокая эффективность и надежность.

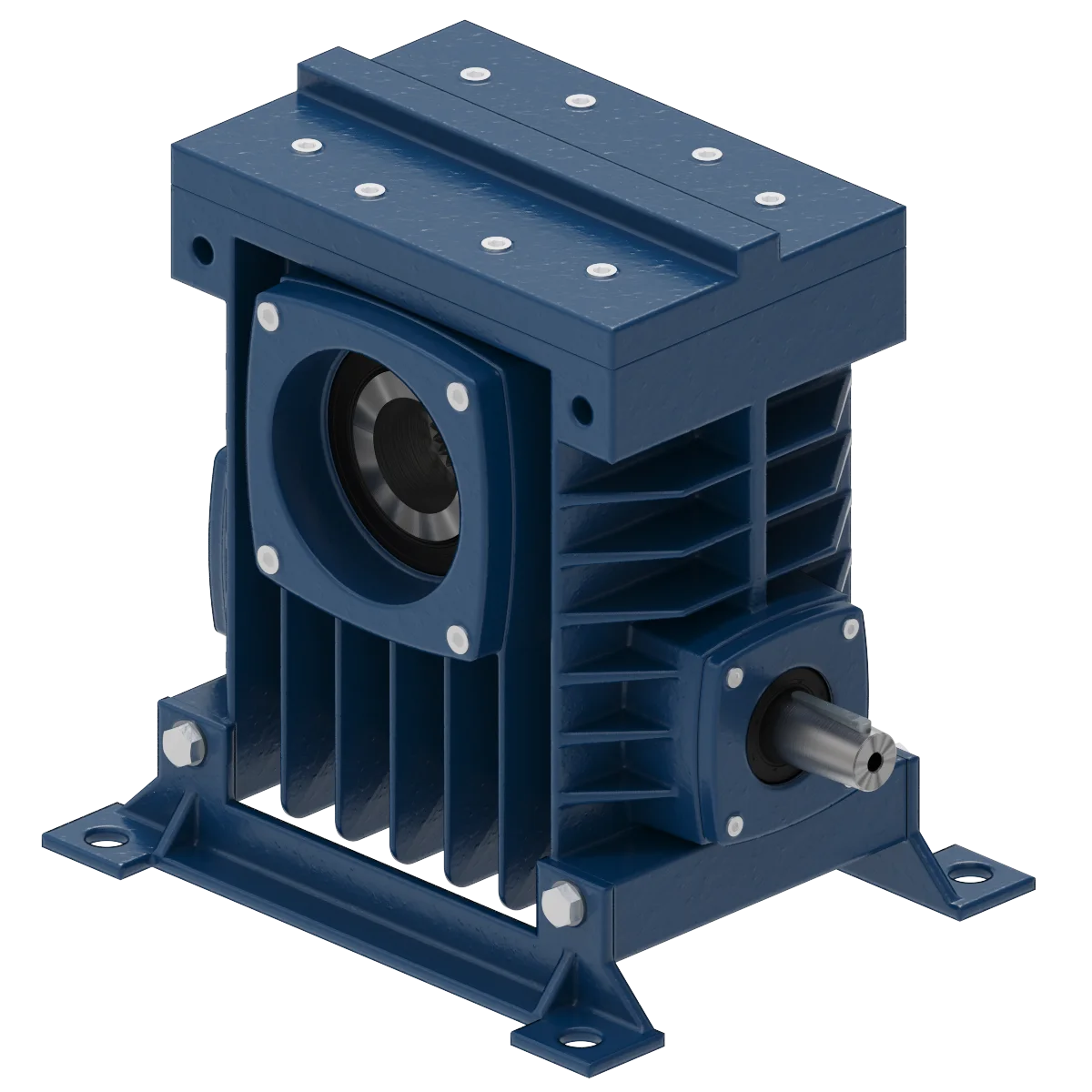

Редуктор 2Ч-80 выполнен в прочном чугунном корпусе, что позволяет ему выдерживать значительные нагрузки и длительные периоды эксплуатации. Компактное расстояние между червячным валом и шестерней составляет 80 мм, что обеспечивает необходимую компактность устройства при высокой производительности. Горизонтальная ориентация и одноступенчатая конструкция способствуют удобному размещению и простоте обслуживания, делая 2Ч-80 оптимальным выбором для промышленных приложений, требующих повышения крутящего момента и регулировки скорости.
Условия применения:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа с периодическими остановками и длительная до 24 часов в сутки;
- Вращение валов в любую сторону;
- Частота вращения входного вала не более 1500 об/мин.;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;
- Климатические исполнения У, Т для категорий размещения 1-
3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
2Ч- 80 – 20 – 51 – 1 -2 – ЦЦ УЗ
2Ч – тип редуктора
80 – межосевое расстояние
20 – номинальное передаточное число
51 - вариант сборки
1 – вариант расположения червячной пары
2 – вариант присоединения лап
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
УЗ – климатическое исполнение и категория размещения
Одноступенчатый с скрещивающиеся расположением валов редуктор 2Ч-80. Межосевое расстояние 80 мм, номинальный крутящий момент 280 Н·м на тихоходном валу. Входит в серию 2Ч.
Технические характеристики 2Ч-80
| Параметр | Значение |
|---|---|
| Тип | Червячный одноступенчатый |
| Межосевое расстояние | 80 мм |
| Передаточные числа | 8; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63; 80 |
| Крутящий момент (тихоходный вал) | 280 Н·м |
| Варианты сборки | 51, 52, 53, 56 (4 шт.) |
| Расположение осей | Скрещивающиеся |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Конический, Цилиндрический, Полый Шпоночный, Полый Шлицевой |
| Масса | 19 кг |
Варианты сборки 2Ч-80
Редуктор 2Ч-80 выпускается в 4 вариантах сборки с различным расположением входного и выходного валов: 51, 52, 53, 56.
Исполнения валов
Входные валы: Конический. Выходные валы: Конический, Цилиндрический, Полый Шпоночный, Полый Шлицевой.
Условное обозначение при заказе
Пример: 2Ч-80-25-51 У1
- 2Ч — тип редуктора
- 80 — межосевое расстояние, мм
- 25 — номинальное передаточное число
- 51 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | 2Ч-80 | |
| Тип передачи редуктора | Червячный | |
|
Количество ступеней передачи |
Одноступенчатый | |
|
Расположение осей |
Скрещивающиеся | |
|
Передаточное отношение |
8; 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63; 80 |
|
|
Крутящий момент Н*м |
280 | |
|
Суммарное межосевое расстояние, мм |
80 | |
|
Варианты сборки |
51; 52; 53; 56 |
|
|
Масса, кг |
18.6 |
|
Габаритные размеры редуктора
