Назначение:

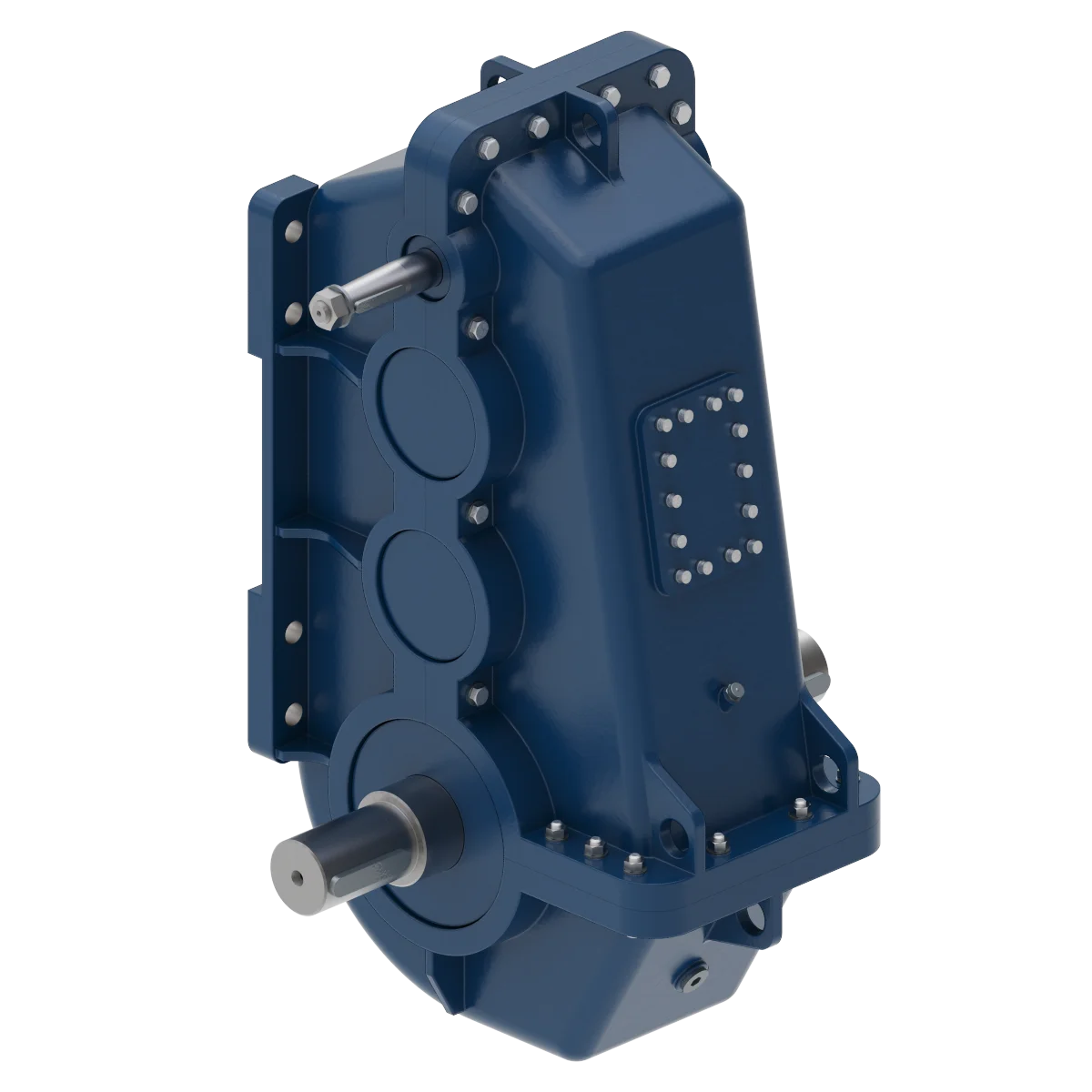

Трехступенчатый цилиндрический вертикальный крановый редуктор усиленного типа ВКУ-765 — это мощный промышленный механизм, разработанный для работы с двигателями высокой мощности. Он эффективно увеличивает крутящий момент и снижает частоту вращения, что делает его подходящим для привода передвижных механизмов тяжелой крановой техники, включая мостовые и опорные краны. Этот редуктор отличается высоким КПД, достигающим 98%, что обеспечивает экономичность и эффективность его использования в условиях вращательно-кратковременных нагрузок.
ВКУ-765 имеет прочный литой корпус, способный выдерживать значительные нагрузки, и рассчитан на длительную эксплуатацию в тяжелых промышленных условиях. Его масса составляет 820 кг, а передаточное число находится в диапазоне от 18 до 140, что делает его универсальным для различных режимов работы. Межосевое расстояние вала — 765 мм, что способствует стабильной и плавной передаче крутящего момента. Вертикально ориентированная конструкция с тремя ступенями и цилиндрическими шестернями обеспечивает надежность и долговечность устройства.
Редуктор ВКУ-765 — оптимальное решение для кранового оборудования, требующего высокой производительности и стойкости к нагрузкам, что особенно актуально в тяжелых промышленных условиях.
Условия применения:
- Работа беспрерывная или с периодическими остановками;
- Предел скорости зубчатых передач – 12 м/с;
- Крутящий момент: до 14900 Н*м;
- Скорость вращения быстроходного вала не более 1000 об/мин;
- Климат У, Т 1-3, УХЛ, О 4, атмосфера I и II по государственному стандарту 15150-69;
Пример обозначения редуктора при заказе:
ВКУ- 765 М – 125 – 12 – У2
ВКУ – тип редуктора
765 – межосевое расстояние
М – модернизирование
125 – передаточное отношение
12 – вариант сборки
У2 – климатическое исполнение и категория размещения
Трехступенчатый с параллельным расположением валов редуктор ВКУ-765. Межосевое расстояние 765 мм, номинальный крутящий момент 14900 Н·м на тихоходном валу. Входит в серию ВКУ.
Технические характеристики ВКУ-765
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический трехступенчатый |
| Межосевое расстояние | 765 мм |
| Передаточные числа | 16; 18; 20; 22.4; 25; 28; 31.5; 35.5; 40; 45; 56; 63; 71; 80; 90; 100; 112; 125; 140 |
| Крутящий момент (тихоходный вал) | 14900 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 820 кг |
Варианты сборки ВКУ-765
Редуктор ВКУ-765 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ВКУ-765-45-11 У1
- ВКУ — тип редуктора
- 765 — межосевое расстояние, мм
- 45 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ВКУ-765 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Трехступенчатый | |
| Входной вал | Конический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 100, 16, 20, 25, 31.5, 40, 22.4, 63, 80, 18, 28, 112, 71, 125, 140, 35.5, 45, 56, 90 | |
| Варианты сборки | 11, 21, 31, 12, 22, 32, 13, 23, 33 | |
| Крутящий момент Н*м | 14900 | |
| Масса | 820 | |
Габаритные размеры редуктора
