Назначение:

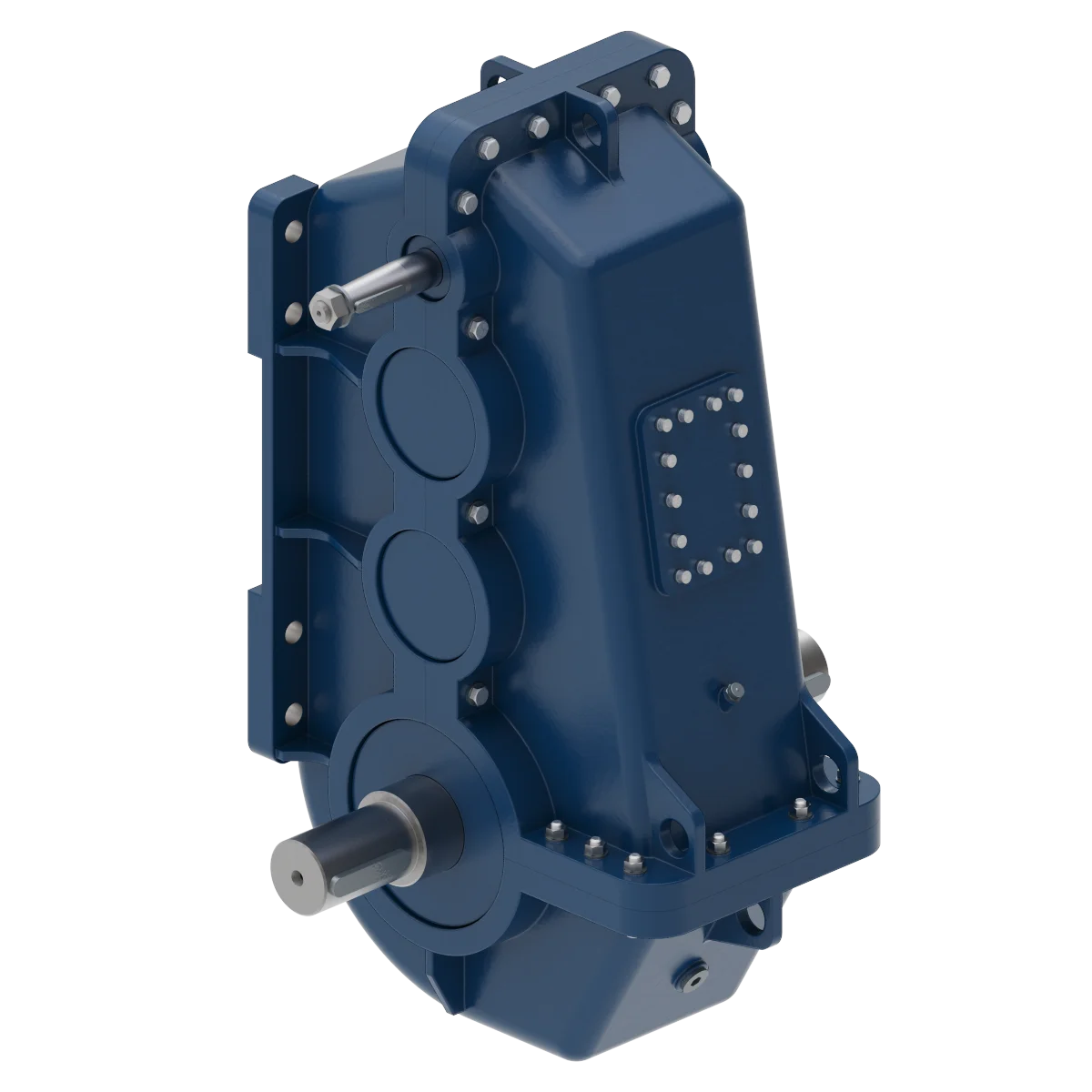

Трехступенчатый цилиндрический вертикальный крановый редуктор усиленного типа ВКУ-610 разработан для работы с оборудованием, оснащенным двигателями высокой мощности. Этот среднеразмерный редуктор, массой 450 кг, значительно увеличивает крутящий момент и снижает частоту вращения, что позволяет эффективно использовать его в приводных системах кранов, таких как мостовые и опорные краны. Прочный литой корпус обеспечивает его стойкость к значительным нагрузкам, что особенно важно в условиях промышленной эксплуатации.
Редуктор ВКУ-610 отличается высоким КПД, достигающим 98%, что обеспечивает высокую эффективность его работы. Диапазон передаточных чисел находится в пределах от 14 до 140, что позволяет гибко настраивать его для разных режимов работы. Межосевое расстояние составляет 610 мм, что способствует стабильной передаче крутящего момента. Конструкция редуктора включает три ступени с цилиндрическими шестернями, а вертикальная ориентация обеспечивает компактность и устойчивость.
Редуктор ВКУ-610 оптимально подходит для применения в промышленном оборудовании, требующем надежности и способности выдерживать большие нагрузки, что делает его отличным выбором для крановой техники, работающей в условиях повышенной интенсивности.
Условия применения:
- Работа беспрерывная или с периодическими остановками;
- Предел скорости зубчатых передач – 12 м/с;
- Скорость вращения быстроходного вала не более 1000 об/мин;
- Климат У, Т 1-3, УХЛ, О 4, атмосфера I и II по государственному стандарту 15150-69;
Пример обозначения редуктора при заказе:
ВКУ- 610 М – 125 – 12 – У2
ВКУ – тип редуктора
610 – межосевое расстояние
М – модернизирование
125 – передаточное отношение
12 – вариант сборки
У2 – климатическое исполнение и категория размещения
Трехступенчатый с параллельным расположением валов редуктор ВКУ-610. Межосевое расстояние 610 мм, номинальный крутящий момент 8500 Н·м на тихоходном валу. Входит в серию ВКУ.
Технические характеристики ВКУ-610
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический трехступенчатый |
| Межосевое расстояние | 610 мм |
| Передаточные числа | 14; 25; 40; 80; 112; 125; 140 |
| Крутящий момент (тихоходный вал) | 8500 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 450 кг |
Варианты сборки ВКУ-610
Редуктор ВКУ-610 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ВКУ-610-80-11 У1
- ВКУ — тип редуктора
- 610 — межосевое расстояние, мм
- 80 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ВКУ-610 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Трехступенчатый | |
| Входной вал | Конический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 14, 25, 40, 80, 112, 125, 140 | |
| Варианты сборки | 11, 21, 31, 12, 22, 32, 13, 23, 33 | |
| Крутящий момент Н*м | 8500 | |
| Масса | 450 | |
Габаритные размеры редуктора
