Редуктор ВКУ-500
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Редукторы ВКУ служат для понижения числа оборотов от двигателя к механизму и предназначены для установки на механизмах грузоподъемных кранов или других машин, работающих в крановых режимах, допускают реверсивную работу. Редукторы применяются для эксплуатации в макроклиматических районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категории размещения 2 по ГОСТ 15150, в неагрессивной среде.
Условия применения:
- Вращение валов в разные стороны;
- Работа беспрерывная или с периодическими остановками;
- Атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;
- Скорость вращения быстроходного вала не более 1000 об/мин;
- Эксплуатация в макроклиматических районах с умеренным (У) климатом, категории размещения 2 по ГОСТ I5150-69
Пример обозначения редуктора при заказе:
ВКУ- 500 М – 125 – 12 – У2
ВКУ – тип редуктора
500 – межосевое расстояние
М – модернизирование
125 – передаточное отношение
12 – вариант сборки
У2 – климатическое исполнение и категория размещения

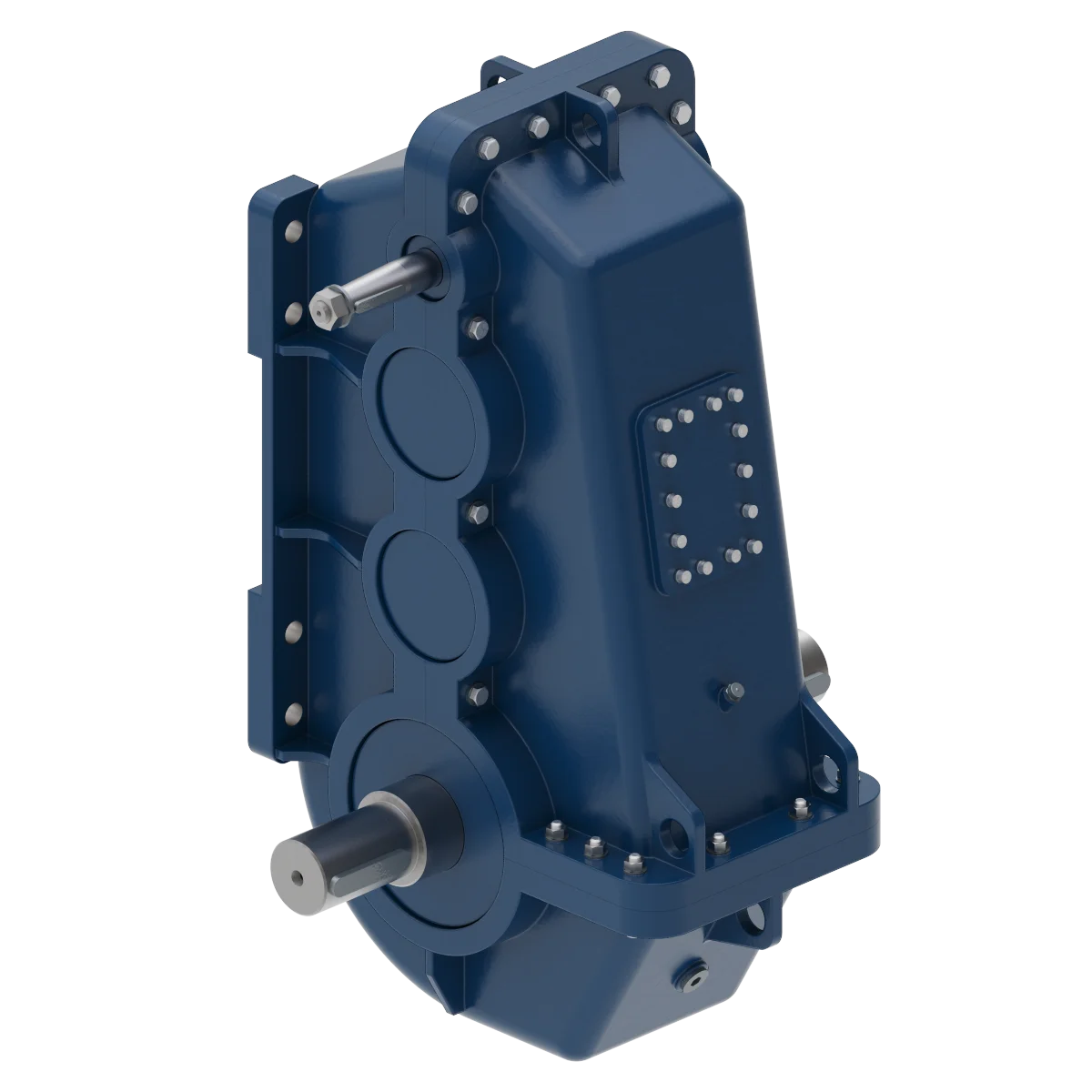

Трехступенчатый с параллельным расположением валов редуктор ВКУ-500. Межосевое расстояние 500 мм, номинальный крутящий момент 4300 Н·м на тихоходном валу. Входит в серию ВКУ.
Технические характеристики ВКУ-500
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический трехступенчатый |
| Межосевое расстояние | 500 мм |
| Передаточные числа | 20; 28; 63 |
| Крутящий момент (тихоходный вал) | 4300 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 330 кг |
Варианты сборки ВКУ-500
Редуктор ВКУ-500 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ВКУ-500-28-11 У1
- ВКУ — тип редуктора
- 500 — межосевое расстояние, мм
- 28 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ВКУ-500 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Трехступенчатый | |
| Входной вал | Конический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 20, 63, 28 | |
| Варианты сборки | 11, 21, 31, 12, 22, 32, 13, 23, 33 | |
| Крутящий момент Н*м | 4300 | |
| Масса | 330 | |
