Назначение:

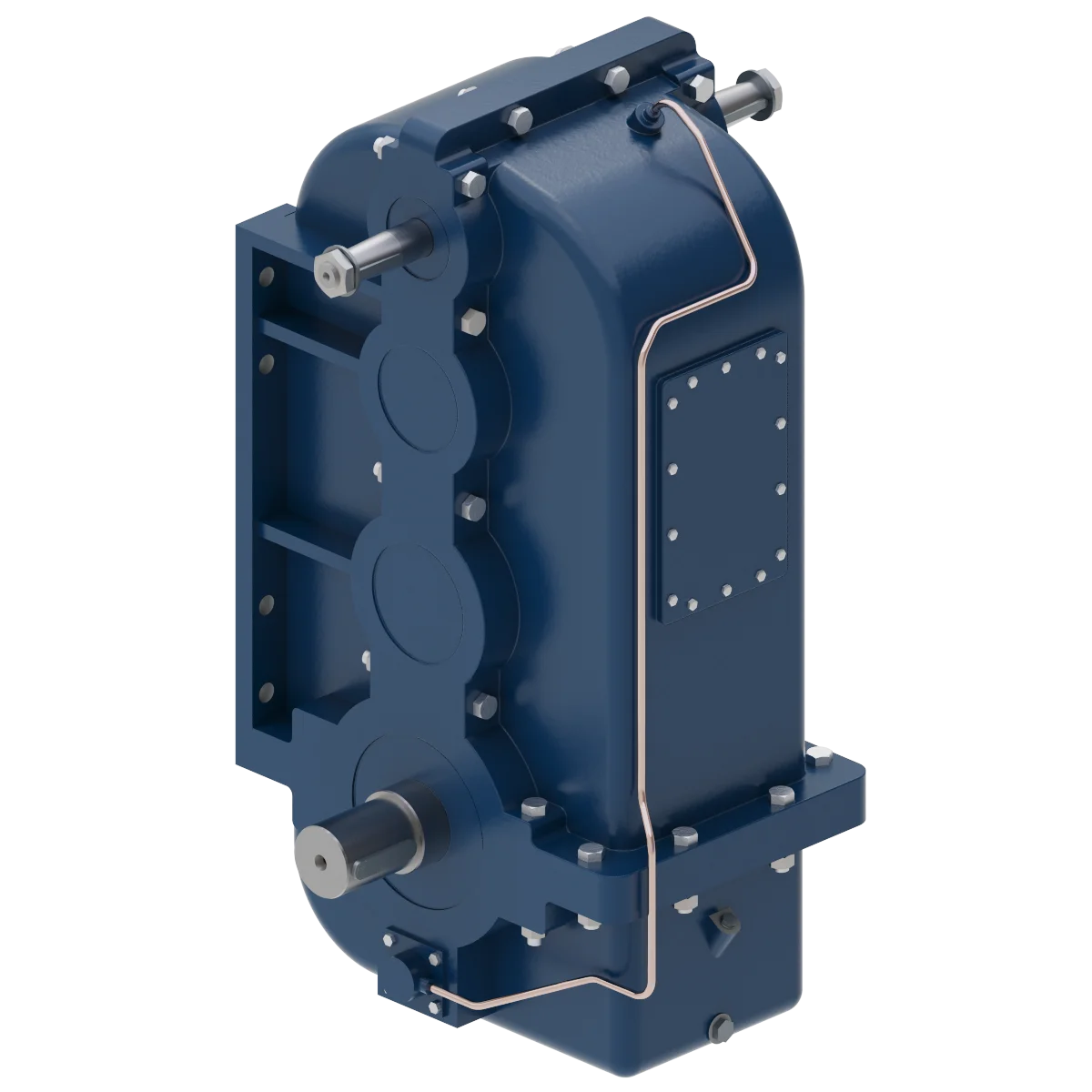

Трехступенчатый цилиндрический вертикальный крановый редуктор ВК-550 предназначен для увеличения крутящего момента и снижения частоты вращения в оборудовании средней мощности. С массой 279 кг, данный редуктор используется в приводных механизмах передвижения таких машин, как мостовые и опорные краны. Он особенно эффективен в условиях вращательно-кратковременных нагрузок и подходит для промышленного оборудования, где важна высокая надежность.
Редуктор обладает высоким КПД в 98% и защищен прочным литым корпусом, что обеспечивает долговечность и способность выдерживать значительные нагрузки. Диапазон передаточных чисел находится в пределах от 18 до 135, а межосевое расстояние — 550 мм, что позволяет устройству плавно изменять скорость и крутящий момент. Вертикальная ориентация, трехступенчатая конструкция и цилиндрические шестерни делают редуктор ВК-550 оптимальным решением для крановых и подъемных систем в общем машиностроении.
Условия применения:
- Вращение валов в обе стороны;
- Температура внешней среды от -40°С до +50°С;
- Скорость вращения быстроходного вала не выше 1000 об./мин.;
- Неагрессивная среда, умеренные запыленность и влажность.
Пример обозначения редуктора при заказе:
ВК- 550 – 31,5 -23 – У2
ВК – тип редуктора
550 – межосевое расстояние
31,5 - передаточное отношение
23 – вариант сборки
У2 – климатическое исполнение и категория размещения
Трехступенчатый с параллельным расположением валов редуктор ВК-550. Межосевое расстояние 550 мм, номинальный крутящий момент 2400 Н·м на тихоходном валу. Входит в серию ВК.
Технические характеристики ВК-550
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический трехступенчатый |
| Межосевое расстояние | 550 мм |
| Передаточные числа | 18; 31.5; 71; 125 |
| Крутящий момент (тихоходный вал) | 2400 Н·м |
| Варианты сборки | 13, 23, 33 (3 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 279 кг |
Варианты сборки ВК-550
Редуктор ВК-550 выпускается в 3 вариантах сборки с различным расположением входного и выходного валов: 13, 23, 33.
Исполнения валов
Входные валы: Конический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ВК-550-71-13 У1
- ВК — тип редуктора
- 550 — межосевое расстояние, мм
- 71 — номинальное передаточное число
- 13 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ВК-350 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Трехступенчатый | |
| Входной вал | Конический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 31.5, 18, 71, 125 | |
| Варианты сборки | 13, 23, 33 | |
| Крутящий момент Н*м | 2400 | |
| Масса | 279 | |
Габаритные размеры редуктора
