Назначение:

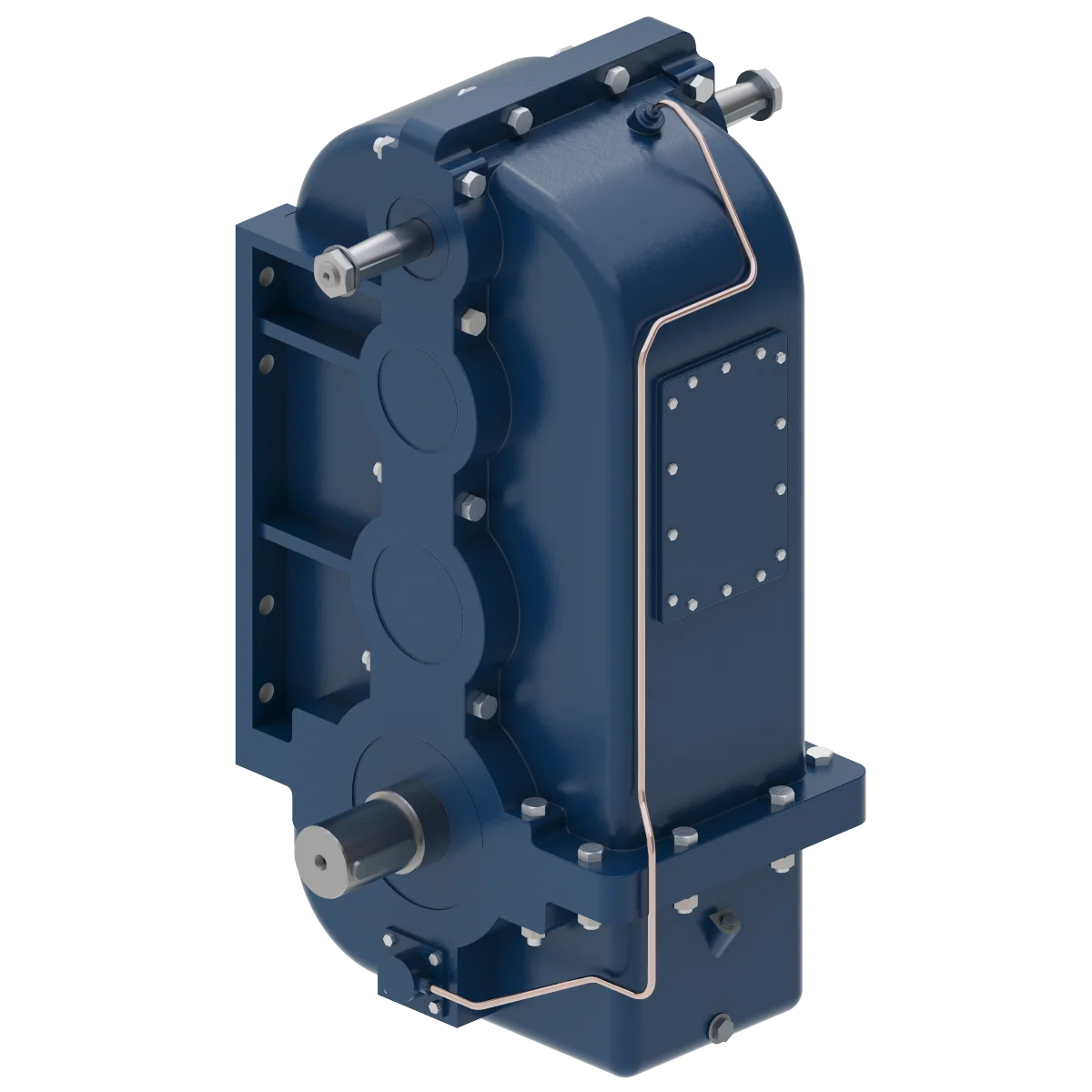

Трехступенчатый цилиндрический вертикальный крановый редуктор ВК-475 предназначен для увеличения крутящего момента и снижения скорости вращения в оборудовании средней мощности. Этот редуктор массой 215 кг служит приводом для передвижных механизмов, таких как мостовые и опорные краны, и обеспечивает надежную работу в условиях вращательно-кратковременных нагрузок.
Редуктор ВК-475 отличается высоким КПД в 98%, эффективно увеличивая крутящий момент при снижении частоты вращения вала. Прочный литой корпус защищает механизм от внешних воздействий и позволяет выдерживать значительные нагрузки. Диапазон передаточных чисел составляет от 20 до 112, а межосевое расстояние между валами — 475 мм. Редуктор ориентирован вертикально, имеет трехступенчатую конструкцию и цилиндрические шестерни, что делает его подходящим для широкого спектра промышленных задач.
Условия применения:
- Вращение валов в обе стороны;
- Температура внешней среды от -40°С до +50°С;
- Скорость вращения быстроходного вала не выше 1000 об./мин.;
- Неагрессивная среда, умеренные запыленность и влажность.
Пример обозначения редуктора при заказе:
ВК- 475 – 31,5 -23 – У2
ВК – тип редуктора
475 – межосевое расстояние
31,5 - передаточное отношение
23 – вариант сборки
У2 – климатическое исполнение и категория размещения
Трехступенчатый с параллельным расположением валов редуктор ВК-475. Межосевое расстояние 475 мм, номинальный крутящий момент 1700 Н·м на тихоходном валу. Входит в серию ВК.
Технические характеристики ВК-475
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический трехступенчатый |
| Межосевое расстояние | 475 мм |
| Передаточные числа | 20; 28; 50; 112 |
| Крутящий момент (тихоходный вал) | 1700 Н·м |
| Варианты сборки | 13, 23, 33 (3 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Цилиндрический |
| Масса | 215 кг |
Варианты сборки ВК-475
Редуктор ВК-475 выпускается в 3 вариантах сборки с различным расположением входного и выходного валов: 13, 23, 33.
Исполнения валов
Входные валы: Конический. Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: ВК-475-50-13 У1
- ВК — тип редуктора
- 475 — межосевое расстояние, мм
- 50 — номинальное передаточное число
- 13 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | ВК-350 | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Параллельное | |
| Количество ступеней | Трехступенчатый | |
| Входной вал | Конический | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 20, 50, 28, 112 | |
| Варианты сборки | 13, 23, 33 | |
| Крутящий момент Н*м | 1700 | |
| Масса | 215 | |
Габаритные размеры редуктора
