Назначение:

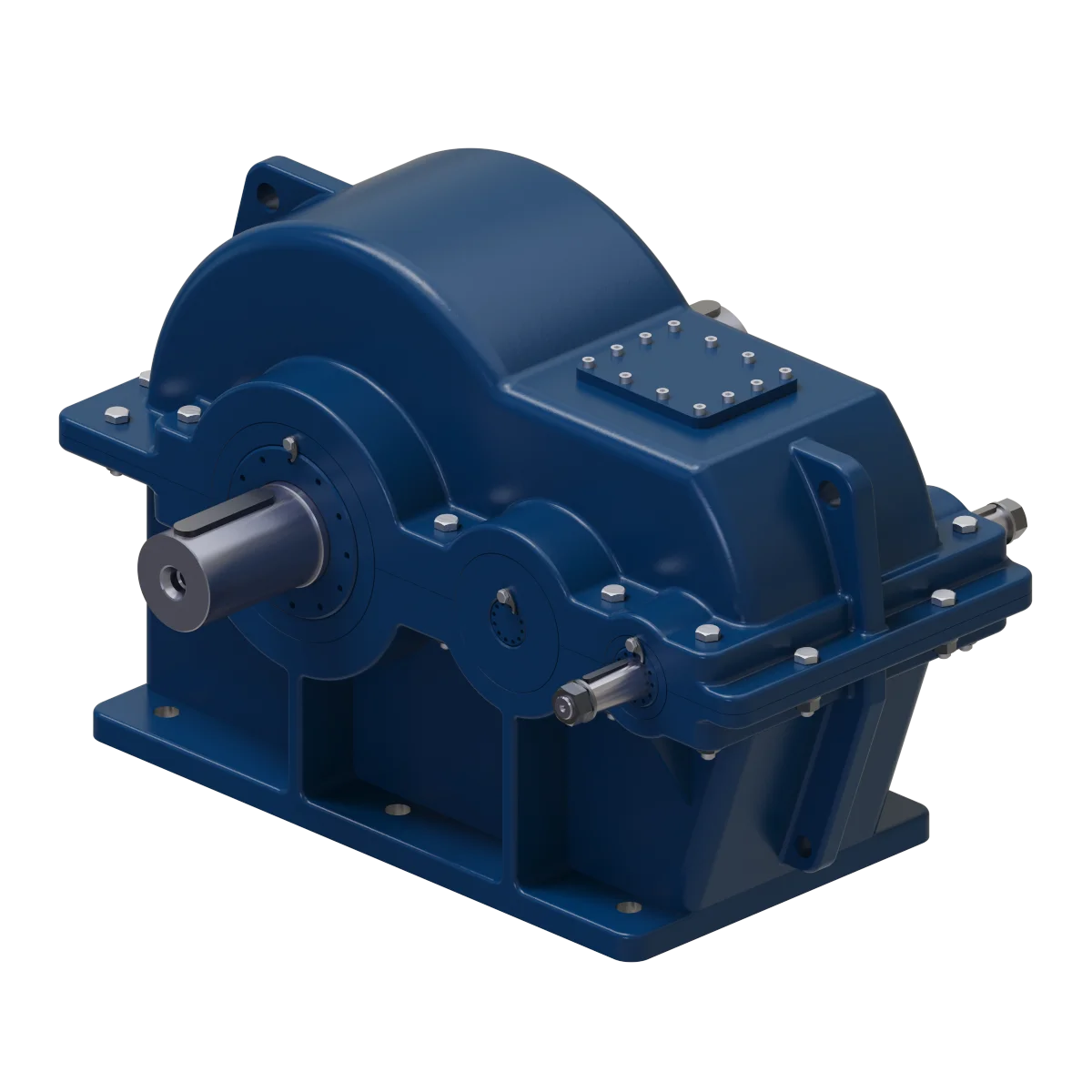

Двухступенчатый цилиндрический горизонтальный редуктор РЦД-400 — это большеразмерный общепромышленный редуктор массой 287 кг, предназначенный для использования в оборудовании с двигателями большой мощности. Он используется в различных промышленных системах, таких как ленточные конвейеры, роликовые механизмы, тяговые лебедки и подъемные устройства. Этот редуктор идеально подходит для работы в устройствах, которые подвергаются вращательно-кратковременным нагрузкам, предоставляя высокую эффективность и надежность.
Редуктор РЦД-400 предназначен для увеличения крутящего момента и уменьшения частоты вращения вала, что делает его незаменимым в передаче энергии с минимальными потерями. Он обладает высокоэффективной работой с коэффициентом полезного действия (КПД) в 98%, что позволяет обеспечить стабильную работу в условиях больших нагрузок и длительных эксплуатационных циклов.
Устройство защищено прочным чугунным корпусом, который обеспечивает надежность и долгосрочную эксплуатацию. Передаточное число редуктора варьируется от 10 до 40, что дает возможность адаптировать его под различные рабочие условия. Расстояние между валами составляет 400 мм. Конструкция редуктора двухступенчатая, с цилиндрическими шестернями, что способствует надежности и долговечности работы в самых требовательных условиях
Условия применения:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа длительная или с периодическими остановками, вращение валов в любую сторону;
- Частота вращения входного вала не должна превышать 1500 об./мин.;
- Температура внешней среды от – 40°С до +50°С;
- Климатическое исполнение У, Т для категории размещения 1-
4 по ГОСТ 15150.
Пример обозначения редуктора при заказе:
РЦД- 400 – 25 -12 – ЦЦ У2
РЦД – тип редуктора
400 – межосевое расстояние
25 – номинальное передаточное число
12 – вариант сборки
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
У2 – климатическое исполнение и категория размещения
Двухступенчатый с параллельным расположением валов редуктор РЦД-400. Межосевое расстояние 400 мм, номинальный крутящий момент 3970 Н·м на тихоходном валу. Входит в серию РЦД.
Технические характеристики РЦД-400
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 400 мм |
| Передаточные числа | 10; 16; 20; 25; 31.5; 40 |
| Крутящий момент (тихоходный вал) | 3970 Н·м |
| Варианты сборки | 11, 12, 13, 16, 21, 22, 23, 26, 31, 32, 33 (11 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический |
| Исполнения выходного вала | Цилиндрический, Полый Шлицевой, Зубчатая муфта |
| Масса | 287 кг |
Варианты сборки РЦД-400
Редуктор РЦД-400 выпускается в 11 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 16, 21, 22, 23, 26, 31, 32, 33.
Исполнения валов
Входные валы: Конический. Выходные валы: Цилиндрический, Полый Шлицевой, Зубчатая муфта.
Условное обозначение при заказе
Пример: РЦД-400-25-11 У1
- РЦД — тип редуктора
- 400 — межосевое расстояние, мм
- 25 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Типоразмер редуктора | РЦД-400 | |||||||
| Номинальное передаточное отношение | 10,0 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | ||
| Ном. крутящий момент на вых. валу, Т, Н×м | режим работы | Средний (С), ПВ 25% | 2580 | 2550 | 2820 | 3050 | 2890 | 3100 |
| Тяжелый (Т), ПВ 40% | 2300 | 2020 | 2160 | 2020 | 2200 | |||
| Непрерывный (Н), ПВ 100% | 2300 | 2020 | 2160 | 2110 | 2000 | 1990 | ||
| Номинальная частота вращения входного вала, с-1(об/мин) |
25(1500) | |||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части входного вала Fб, Н |
2000 | |||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вых. вала Fт, Н |
13800 | |||||||
| Масса, кг | 287 | |||||||
Габаритные размеры редуктора
