РЦД-350

Редукторы этой серии

  • Описание

  • Характеристики

  • Размеры

  • Вопрос-ответ

    Назначение.

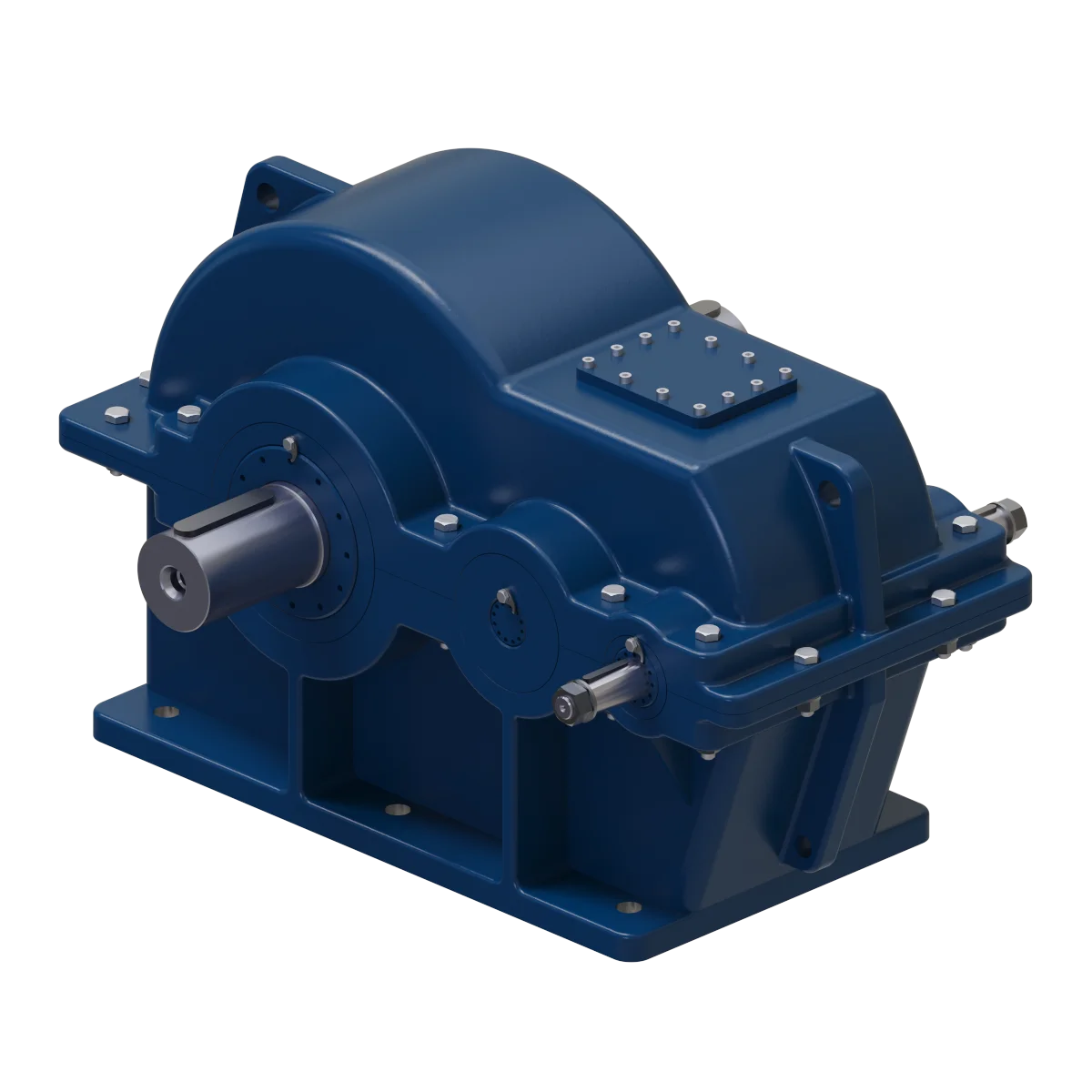

    Цилиндрические двухступенчатые горизонтальные редукторы РЦД 250, РЦД-350, ЗЦД-400 общемашиностроительного применения типов РЦД-250, РЦД-350, РЦД-400 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

    Условия применения:
    • нагрузка постоянная и переменная, одного направления и реверсивная;
    • работа длительная или с периодическими остановками, вращение валов в любую сторону;
    • частота вращения входного вала не должна превышать 1500 об./мин.;
    • температура внешней среды от – 40°С до +50°С;
    • климатическое исполнение У, Т для категории размещения 1-4 по ГОСТ 15150.

    Пример обозначения редуктора при заказе:

    РЦД- 350 – 25 -12 – ЦЦ У2

    РЦД – тип редуктора
    350 – межосевое расстояние
    25 – номинальное передаточное число
    12 – вариант сборки
    ЦЦ – вариант исполнения конца входного и выходного вала соответственно
    У2 – климатическое исполнение и категория размещения

    Типоразмер редуктора РЦД-350
    Номинальное передаточное отношение 10,0 16,0 20,0 25,0 31,5 40,0
    Ном. крутящий момент на вых. валу, Т, Н×м режим работы Средний (С), ПВ 25% 1900 2340 2230 2120 2000
    Тяжелый (Т), ПВ 40% 1350 1530 1560 1640 1620
    Непрерывный (Н), ПВ 100% 1200 1140 1080 1020
    Номинальная частота вращения
    входного вала, с-1(об/мин)
    25(1500)
    Номинальная радиальная консольная нагрузка,
    приложенная в середине посадочной части входного вала Fб, Н
    1800
    Номинальная радиальная консольная нагрузка,
    приложенная в середине посадочной части вых. вала Fт, Н
    10000
    Масса, кг 175


  • Габаритные и присоединительные размеры

  • Присоединительные размеры входных и выходных валов

  • Конический вал

  • Цилиндрический вал

  • Варианты сборки
