Назначение:
Мотор-
- Нагрузка постоянная по значению, одного направления;
- Вращение выходного вала – в любую сторону без предпочтительности;
- Внешняя среда – неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- Климатическое исполнение по ГОСТ 15150:
У – умеренный климат для категорий 2 и 3.
Категория размещения 2 – эксплуатация в помещениях, где колебания температуры и влажности воздуха несущественно отличается от колебаний на открытом воздухе, рабочая температура окружающей среды от – 10°С до +45°С.
Категория размещения 3 – эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С.
Т -тропический климат для категории 2. УХЛ – умеренно-
Пример обозначения редуктора при заказе:
МЦ2С – 80 – 56 – 0,75 – 111 – Ц УЗ
МЦ2С – тип мотор-
80 – межосевое расстояние, мм
56 – частота вращения выходного вала, об/мин
0,75 - мощность электродвигателя, кВт
111 – конструктивное исполнение по способу монтажа
Ц – вариант исполнения конца выходного вала
УЗ – климатическое исполнение и категория размещения

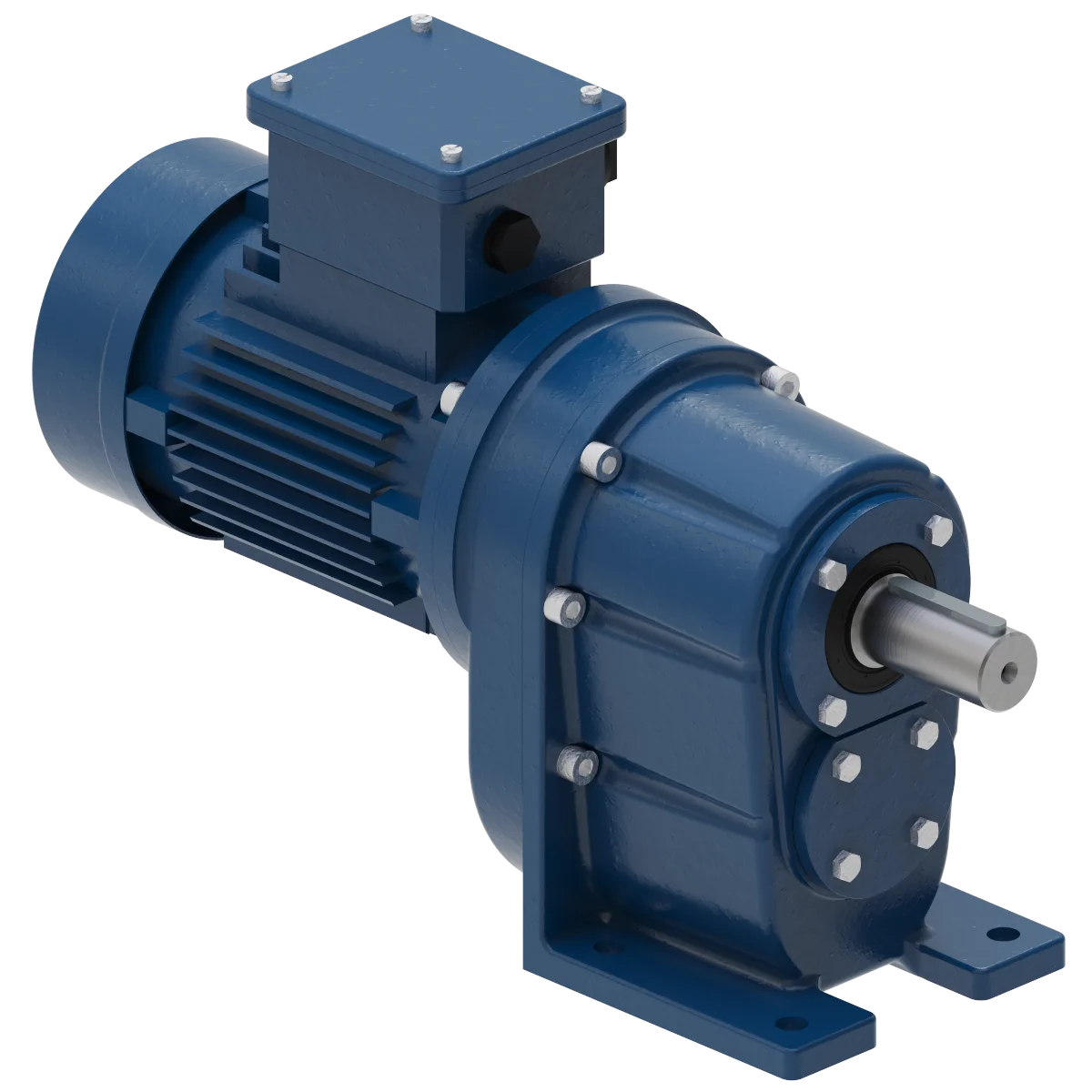

Двухступенчатый с соосным расположением валов редуктор МЦ2С-80. Межосевое расстояние 80 мм, номинальный крутящий момент 353 Н·м на тихоходном валу. Входит в серию МЦ2С.
Технические характеристики МЦ2С-80
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический двухступенчатый |
| Межосевое расстояние | 80 мм |
| Передаточные числа | 7.9; 8; 9.8; 9.9; 10.3; 12.4; 12.8; 15.8; 16; 16.3; 19.7; 19.8; 20.7; 24; 24.6; 25.4; 25.9 |
| Крутящий момент (тихоходный вал) | 353 Н·м |
| Расположение осей | Соосное |
| Исполнения выходного вала | Цилиндрический |
| Масса | 75 кг |
Исполнения валов
Выходные валы: Цилиндрический.
Условное обозначение при заказе
Пример: МЦ2С-80-16-11 У1
- МЦ2С — тип редуктора
- 80 — межосевое расстояние, мм
- 16 — номинальное передаточное число
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | МЦ2С-80 | |
| Серия | МЦ2С | |
| Тип передачи | Цилиндрические | |
| Расположение осей | Соосное | |
| Количество ступеней | Двухступенчатый | |
| Выходной вал | Цилиндрический | |
| Передаточное отношение | 8, 16, 24.6, 9.9, 19.8, 24, 10.3, 12.8, 16.3, 19.7, 7.9, 9.8, 15.8, 20.7, 25.9, 25.4, 12.4 | |
| Крутящий момент Н*м | 353 | |
| Масса | 75 | |
Габаритные размеры редуктора
