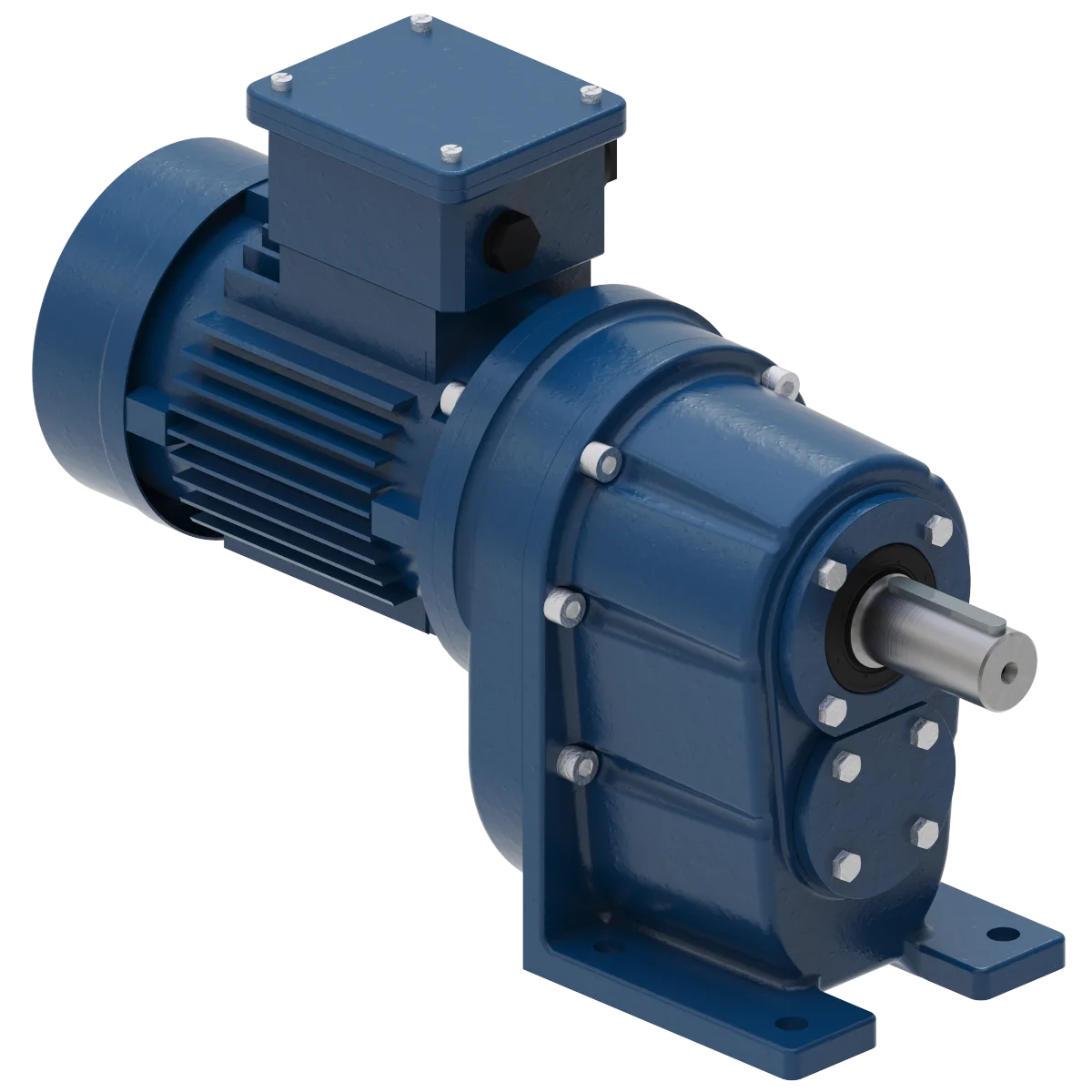

МЦ2С-63

Редукторы этой серии

  • Описание

  • Размеры

  • Вопрос-ответ

    Назначение.

    Мотор-редуктор предназначен для продолжительного режима работы S1 по ГОСТ 183 (8-24ч/сут) от сети переменного тока частотой 50 Гц или 60 Гц, номинальным напряжением 220 и 380 Вт в следующих условиях:

    • нагрузка постоянная по значению, одного направления;
    • вращение выходного вала – в любую сторону без предпочтительности;
    • внешняя среда – неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
    • климатическое исполнение по ГОСТ 15150:
    У – умеренный климат для категорий 2 и 3.
    Категория размещения 2 – эксплуатация в помещениях, где колебания температуры и влажности воздуха несущественно отличается от колебаний на открытом воздухе, рабочая температура окружающей среды от – 10°С до +45°С.
    Категория размещения 3 – эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С.
    Т -тропический климат для категории 2. УХЛ – умеренно-холодный климат и О – для категории 4 при работе на высоте над уровем моря до 1000м.

    Пример обозначения редуктора при заказе:

    МЦ2С – 63 – 56 – 0,75 – 111 – Ц УЗ

    МЦ2С – тип мотор-редуктора
    63 – межосевое расстояние, мм
    56 – частота вращения выходного вала, об/мин
    0,75 - мощность электродвигателя, кВт
    111 – конструктивное исполнение по способу монтажа
    Ц – вариант исполнения конца выходного вала
    УЗ – климатическое исполнение и категория размещения

  • Габаритные и присоединительные размеры

  • Присоединительные размеры входных и выходных валов

Нужно больше информации?

Напишите свой вопрос и наши менеджеры свяжутся с Вами в максимально короткое время.

Шаг 1 из 2

МЦ2С-63;

укажите передаточное отношение

i - передаточное отношение

Вал выходной

Цилиндрический
  • Цилиндрический

Шаг 2 из 2

Отправить заявку

МЦ2С-63;

Тип передачи

Цилиндрические
  • Количество передаточных ступеней

    Двухступенчатый
  • Расположение осей

    Соосное
  • Крутящий момент Н*м

    192
  • Вал выходной

  • Передаточное отношение

  • Монтажное положение
