Назначение:
Одноступенчатый цилиндрический редуктор 1ЦУ-200 (ЦУ-200) используется в маломощном оборудовании для увеличения крутящего момента и снижения частоты вращения. Этот типовой редуктор подходит для различных промышленных областей, где необходимо приводное электрическое оборудование. Часто применяется в приводах ленточных конвейеров, роликовых механизмов, смесителей и подъемных устройств.
Редуктор эффективно работает с кратковременными вращательными нагрузками и демонстрирует высокий КПД. Его основная задача – повышение крутящего момента и снижение скорости вращения. Конструкция редуктора отличается прочным корпусом, способным выдерживать высокие нагрузки, и одноступенчатой передачей с цилиндрическими шестернями. Передаточное число составляет от 2 до 6,3, а межосевое расстояние — 200 мм.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/мЗ;
- Климатические исполнения У, Т (для категории размещения 1...3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150.
Пример обозначения редуктора при заказе:
1ЦУ – 200 – 2,5 – 12 КК У2
1ЦУ – тип редуктора
200 – межосевое расстояние
2,5 – номинальное передаточное число
12 – вариант сборки
КК – вариант исполнения конца входного и выходного вала соответственно
У2 – климатическое исполнение и категория размещения

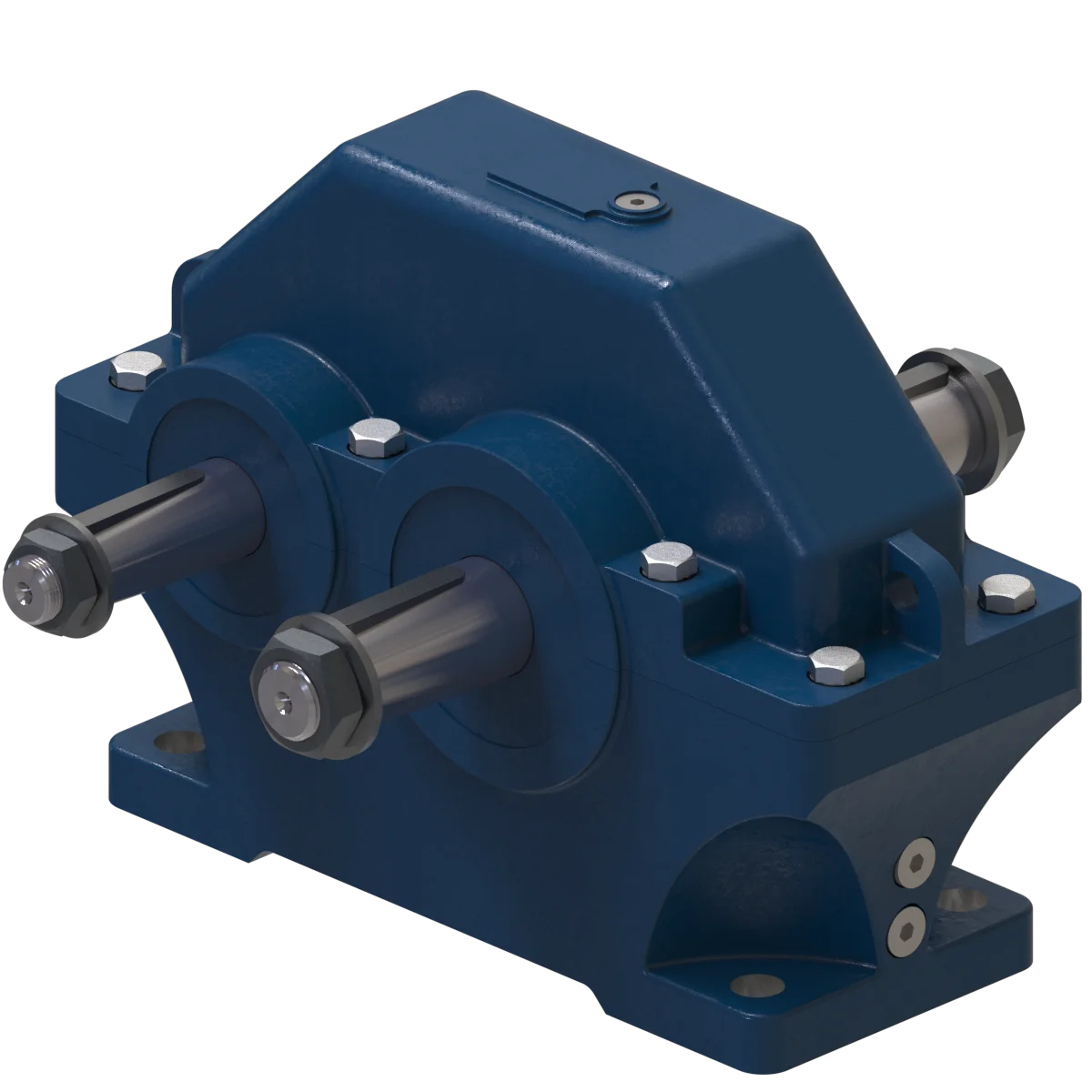

Одноступенчатый с параллельным расположением валов редуктор 1ЦУ-200 (ЦУ-200). Межосевое расстояние 200 мм, номинальный крутящий момент 2500 Н·м на тихоходном валу. Входит в серию 1ЦУ.
Технические характеристики 1ЦУ-200
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический одноступенчатый |
| Межосевое расстояние | 200 мм |
| Передаточные числа | 2; 2.5; 3.1; 4; 5; 6.3 |
| Крутящий момент (тихоходный вал) | 2500 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический, Цилиндрический |
| Исполнения выходного вала | Конический, Цилиндрический, Зубчатая муфта |
| Масса | 135 кг |
Варианты сборки 1ЦУ-200
Редуктор 1ЦУ-200 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический, Цилиндрический. Выходные валы: Конический, Цилиндрический, Зубчатая муфта.
Условное обозначение при заказе
Пример: 1ЦУ-200-4-11 КК У1
- 1ЦУ — тип редуктора
- 200 — межосевое расстояние, мм
- 4 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | 1ЦУ-200 | |||
| Передаточные числа | 2; 2.5; 3.15; 4; 5; 6.3; | |||
| Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) | 2500 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах | 2500 | |||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | входного вала | 2800 | ||
| выходного вала | 6300 | |||
| Коэффициент полезного действия, не менее, % | 0.98 | |||
| Масса, не более, кг | в чугунном корпусе | 135 | ||
| в алюминиевом корпусе | - | |||
Габаритные размеры редуктора
Присоединительные размеры входных и выходных валов:
-
Вх. Конический вал
-
Вых. Цилиндрический вал
