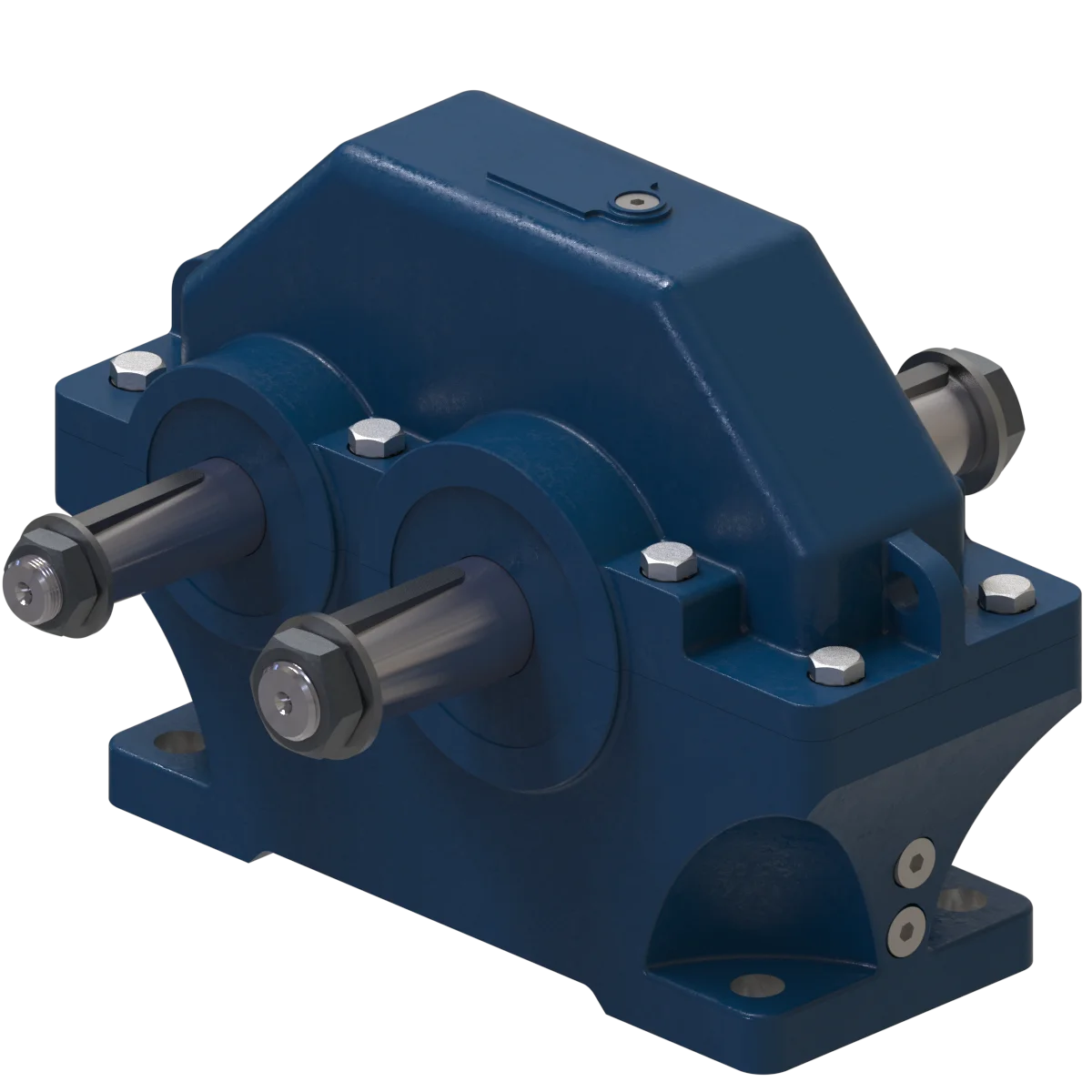

Редуктор 1ЦУ-100
-
Описание
-
Характеристики
-
Размеры
-
Вопрос-ответ
Назначение:
Одноступенчатый цилиндрический редуктор 1ЦУ-100 (ЦУ-100) применяется для увеличения крутящего момента и снижения частоты вращения в оборудовании с маломощными двигателями. Этот компактный редуктор массой 27 кг широко используется в системах привода, таких как ленточные конвейеры, роликовые механизмы, смесители и подъемные устройства. Механизм отличается высоким КПД и особенно эффективен в устройствах, работающих при кратковременных вращательных нагрузках.
Основное назначение 1ЦУ-100 — повысить крутящий момент, снижая при этом скорость вращения вала. Редуктор рассчитан на работу с передаточными числами в диапазоне от 2 до 6,3 и имеет горизонтально ориентированное одноступенчатое исполнение с цилиндрическими шестернями. Прочный корпус обеспечивает надежную защиту и высокую устойчивость к нагрузкам, делая эту модель подходящей для различных промышленных задач.
Условия применения редукторов:
- Нагрузка постоянная и переменная, одного направления и реверсивная;
- Работа постоянная или с периодическими остановками;
- Вращение валов в любую сторону
- Частота вращения входного вала не должна превышать 1800 об/мин;
- Атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/мЗ;
- Климатические исполнения У, Т (для категории размещения 1...3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150.
Пример обозначения редуктора при заказе:
1ЦУ – 100 – 2,5 – 12 КК У2
1ЦУ – тип редуктора
100 – межосевое расстояние
2,5 – номинальное передаточное число
12 – вариант сборки
КК – вариант исполнения конца входного и выходного вала соответственно
У2 – климатическое исполнение и категория размещения
Одноступенчатый с параллельным расположением валов редуктор 1ЦУ-100 (ЦУ-100). Межосевое расстояние 100 мм, номинальный крутящий момент 315 Н·м на тихоходном валу. Входит в серию 1ЦУ.
Технические характеристики 1ЦУ-100
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический одноступенчатый |
| Межосевое расстояние | 100 мм |
| Передаточные числа | 2; 2.5; 3.1; 4; 5; 6.3 |
| Крутящий момент (тихоходный вал) | 315 Н·м |
| Варианты сборки | 11, 12, 13, 21, 22, 23, 31, 32, 33 (9 шт.) |
| Расположение осей | Параллельное |
| Исполнения входного вала | Конический, Цилиндрический |
| Исполнения выходного вала | Конический, Цилиндрический, Зубчатая муфта |
| Масса | 27 кг |
Варианты сборки 1ЦУ-100
Редуктор 1ЦУ-100 выпускается в 9 вариантах сборки с различным расположением входного и выходного валов: 11, 12, 13, 21, 22, 23, 31, 32, 33.
Исполнения валов
Входные валы: Конический, Цилиндрический. Выходные валы: Конический, Цилиндрический, Зубчатая муфта.
Условное обозначение при заказе
Пример: 1ЦУ-100-4-11 КК У1
- 1ЦУ — тип редуктора
- 100 — межосевое расстояние, мм
- 4 — номинальное передаточное число
- 11 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
| Технические характеристики | 1ЦУ-100 | |||
| Передаточные числа | 2; 2.5; 3.15; 4; 5; 6.3; | |||
| Номинальный крутящий момент на выходном валу, Нхм, при непрерывном(Н) режиме работы (ПВ=100%) | 315 | |||
| Номинальный крутящий момент на выходном валу, Нхм, при работе в повторно- кратковременных режимах | 315 | |||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | входного вала | 630 | ||
| выходного вала | 2240 | |||
| Коэффициент полезного действия, не менее, % | 0.98 | |||
| Масса, не более, кг | в чугунном корпусе | 27 | ||
| в алюминиевом корпусе | - | |||
Габаритные размеры редуктора
Присоединительные размеры входных и выходных валов:
-
Вх. Конический вал
-
Вых. Цилиндрический вал
