Основным недостатком червячного редуктора серии W-75 является его высокая цена, т.к. она привязана к иностранной валюте. Наша компания готова предложить альтернативный вариант – редуктор червячный серии NMRV. Доступная цена и высокое качество делают серию редукторов червячных NMRV лидером на Российском рынке. Для подбора редуктора по вашим параметрам нашими специалистами разработан удобный сервис: подбор редуктора NMRV

Редукторы серии W-75 популярны в промышленности во всем мире. Это достигнуто благодаря широкому выбору вариантов монтажа. Компактные размеры редукторов серии W-75 позволяют оптимально использовать рабочее пространство. Червячные редукторы W представлены линейкой из четырех типоразмеров.

Диапазон разрешенных температур окружающей среды при работе редуктора составляет от -20 до +40 °C. Однако для работы при температуре от -10 до -20 °C, запуск редуктора возможен только после постепенного равномерного предварительного прогрева или же после предварительной работы без нагрузки. После этого, при достижении температуры в -10°C и выше, нагрузка может быть приложена к выходному валу.

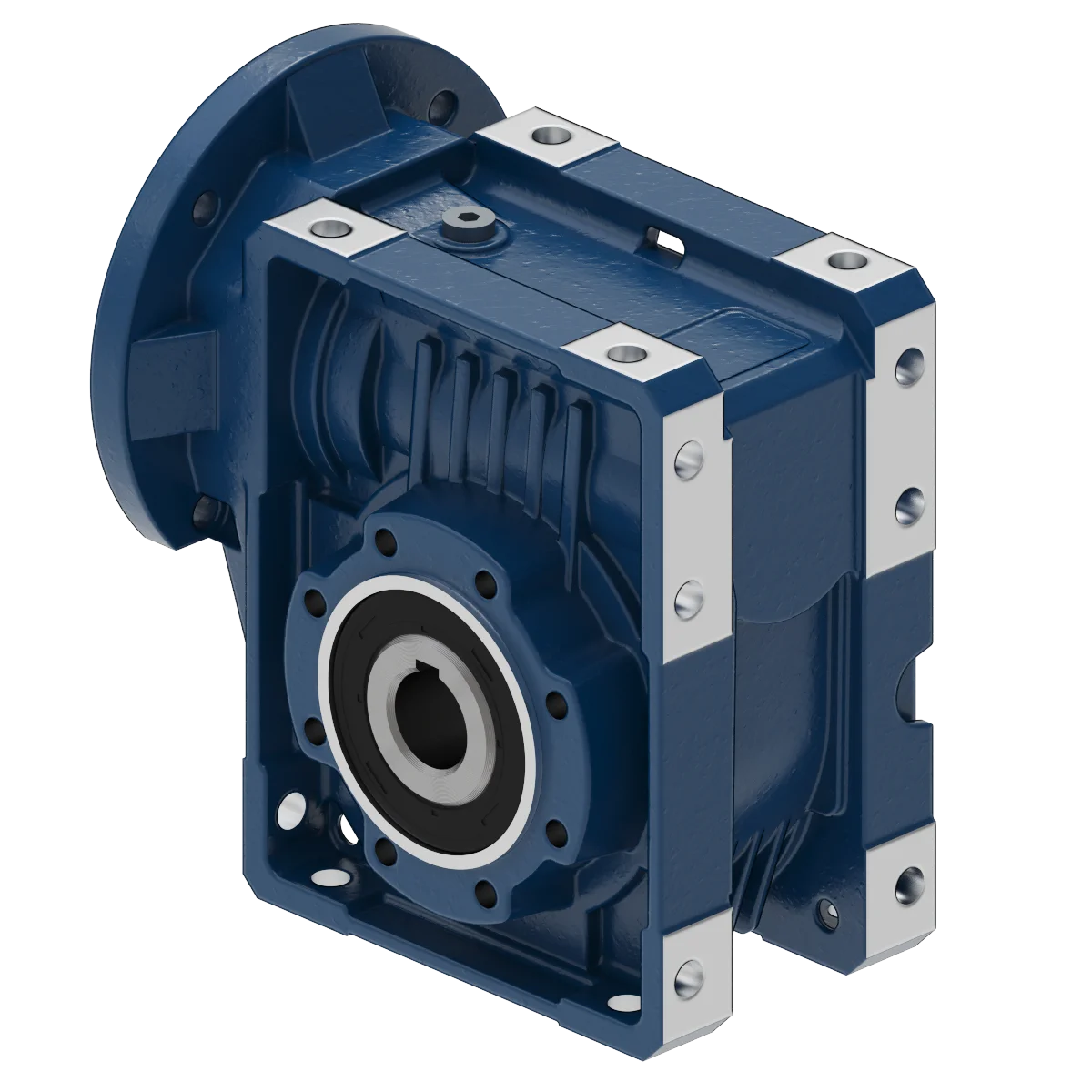

Жесткий цельный корпус редуктора W-75 изготовлен из алюминия. Прямоугольная форма корпуса и наличие специально обработанных поверхностей упрощают монтаж редуктора и обеспечивают возможность установки на него разнообразного дополнительного оборудования. Сальник входного вала редукторов W-75 расположен внутри корпуса и изготовлен из композитного материала повышенной прочности и долговечности.

Область применения червячных редукторов W-75 очень широка. Их можно встретить в таком оборудовании как насосы, различные типы конвейеров, загрузочные механизмы, подъемники, компрессоры, машины для пищевой промышленности (мешалки, мясорубки, резаки) и т.п.

Одним из основных преимуществ червячного редуктора W-75 является его компактность и небольшая масса. Высокий крутящий момент на выходе при относительно большом КПД редуктора.

Пример обозначения редуктора при заказе:

W 75 UF1 D19 30 P63 B5 B3 ....

W – тип червячного редуктора
75 – типоразмер
UF1 – вариант исполнения
D19 - диаметр выходного вала
30 – передаточное отношение
P63 – конфигурация на входе
В5 – тип фланца для крепления электродвигателя
В3 – монтажное исполнение редуктора

Технические характеристики W-75

Тип передачи редуктора

Червячный

Количество ступеней передачи

Одноступенчатый

Расположение осей

Перекрестное

Передаточное отношение

7; 10; 15; 20; 23; 30; 40; 46; 56; 64; 80; 100

Крутящий момент Н*м 320
Суммарное межосевое расстояние, мм 75
Масса, кг 14



Габаритные размеры редуктора

221 174 127
