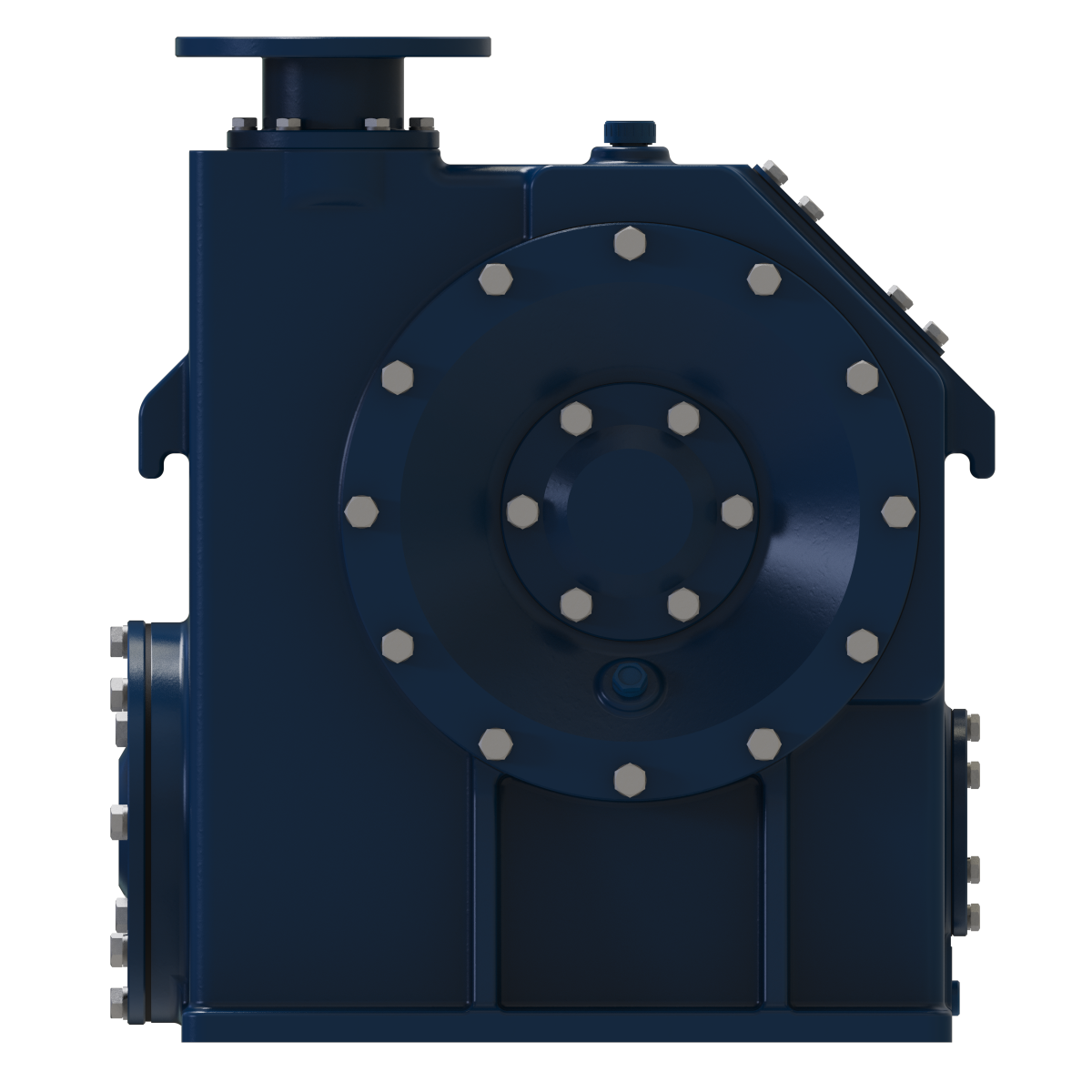

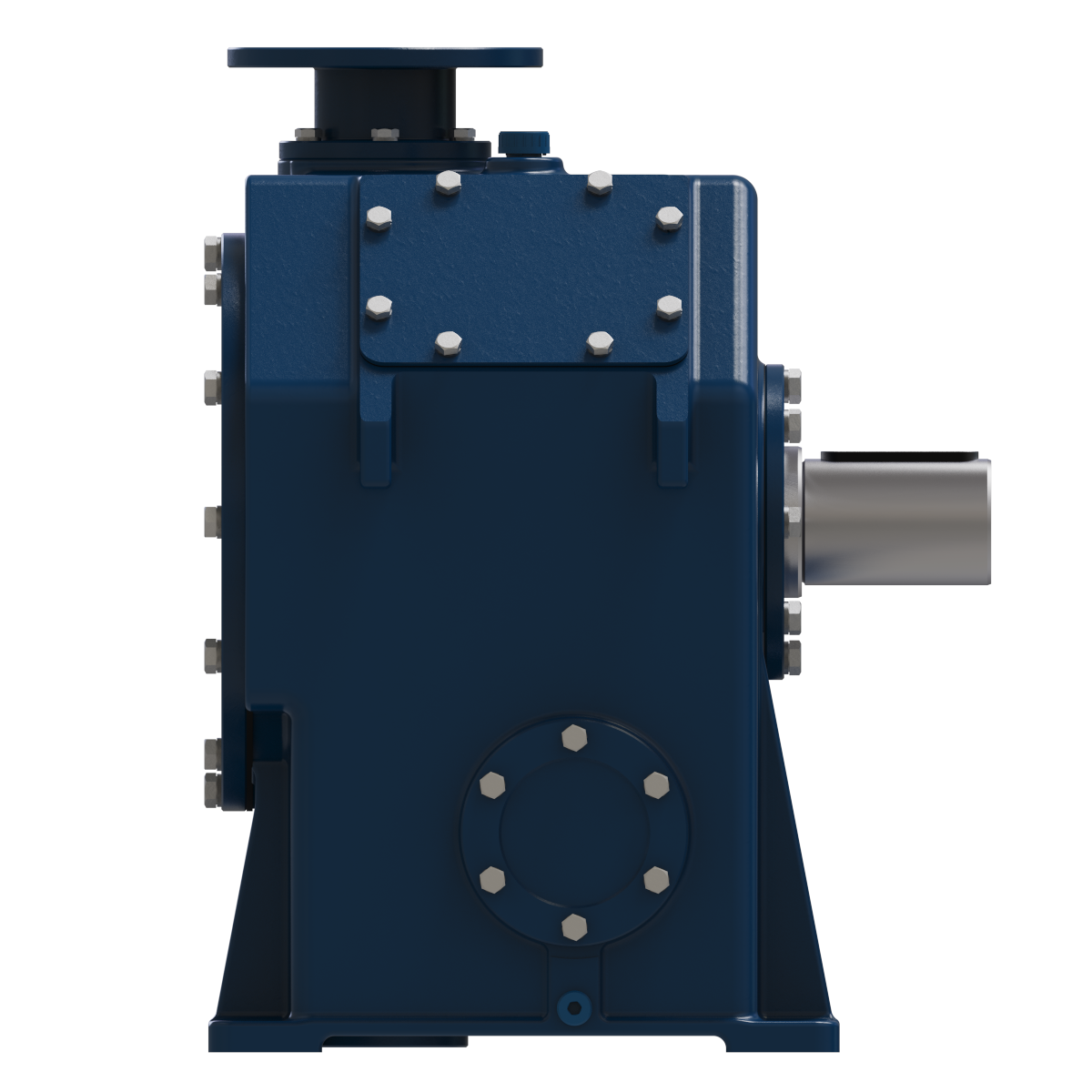

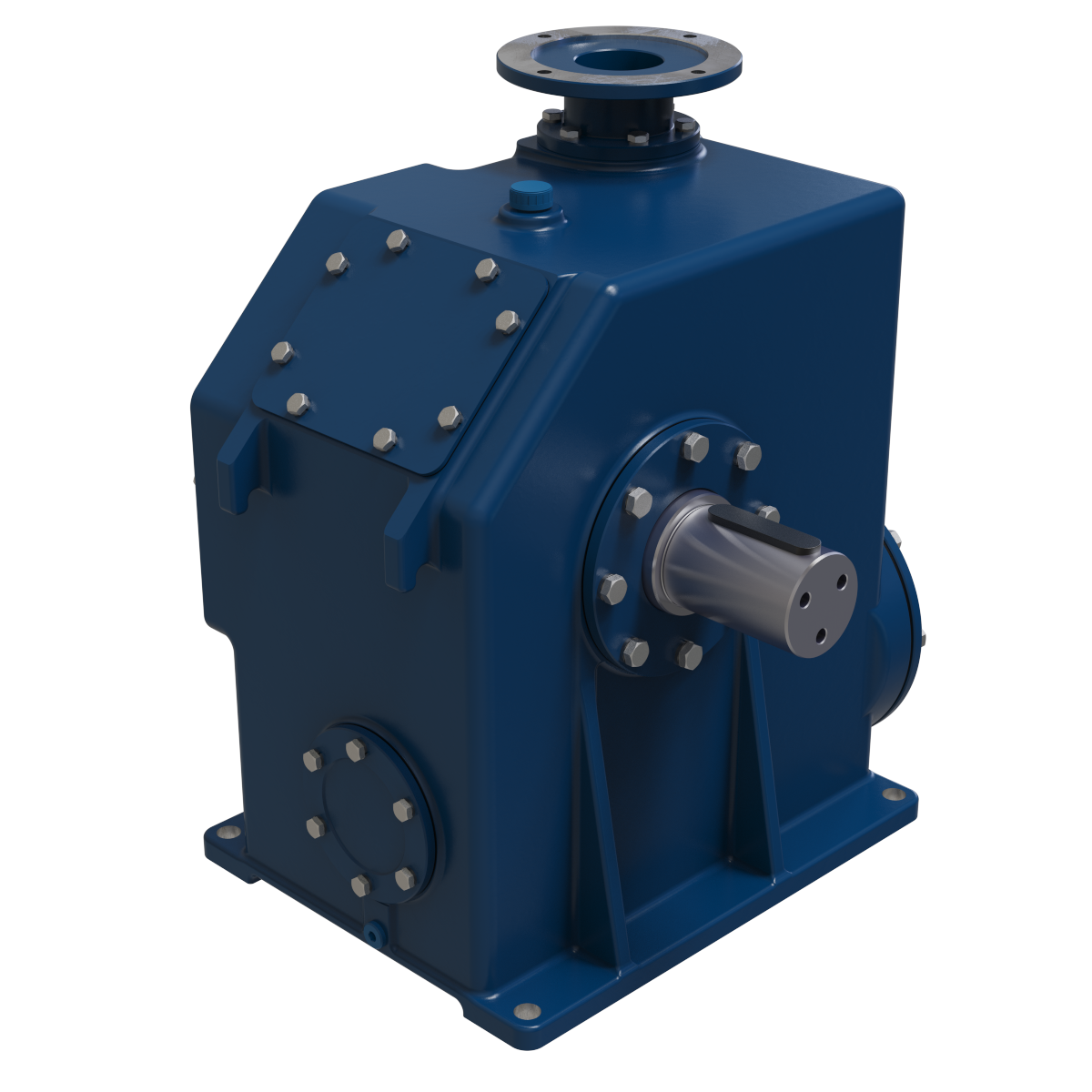

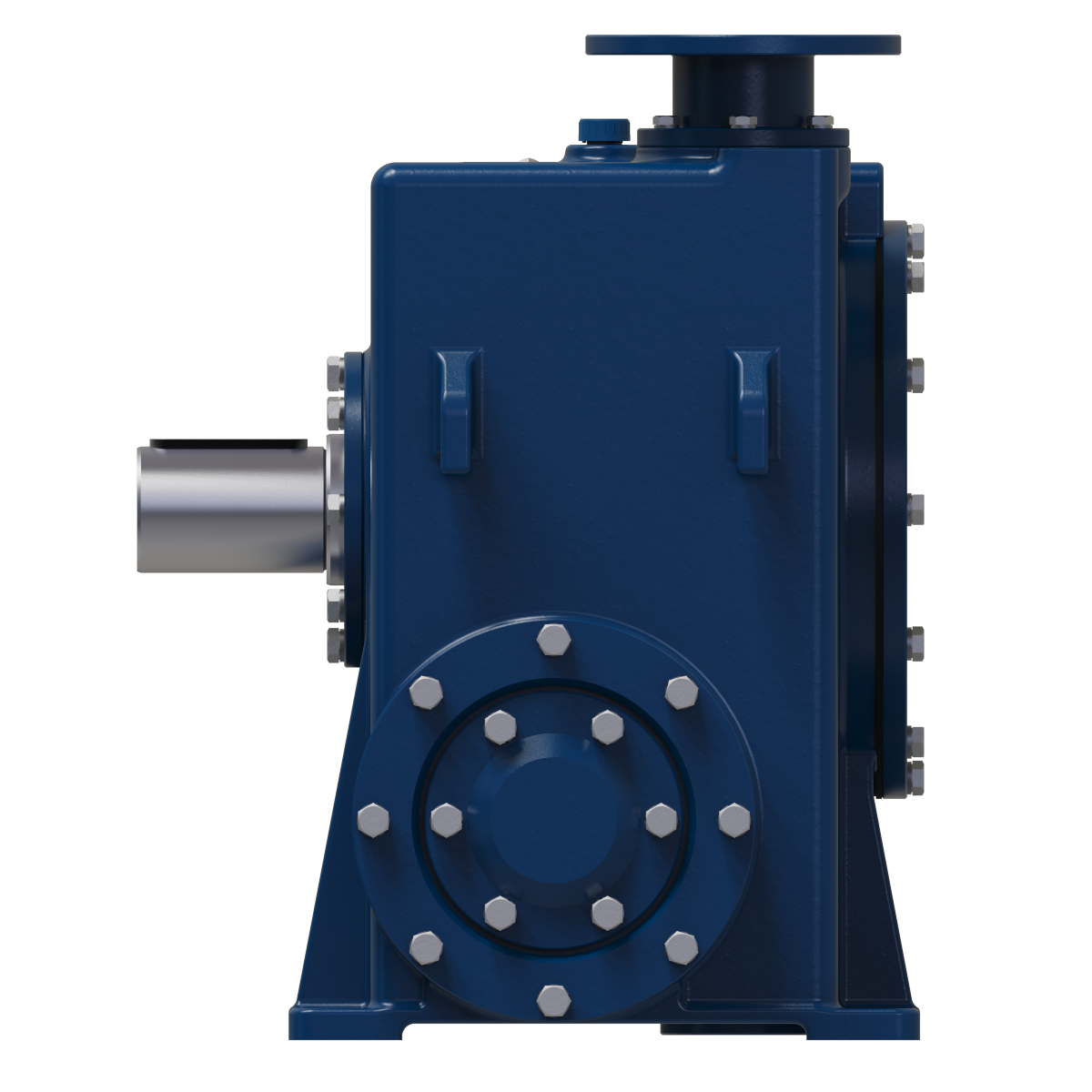

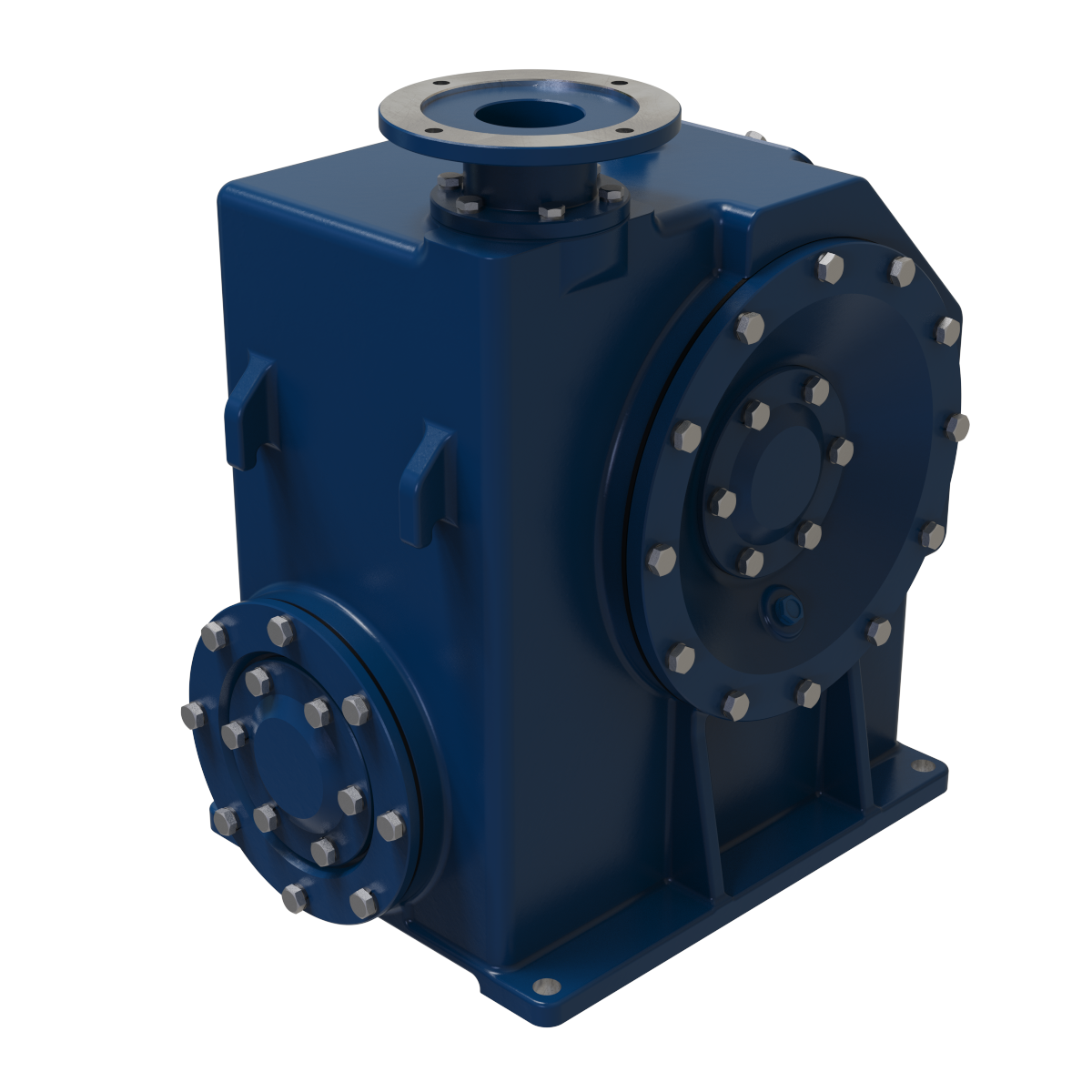

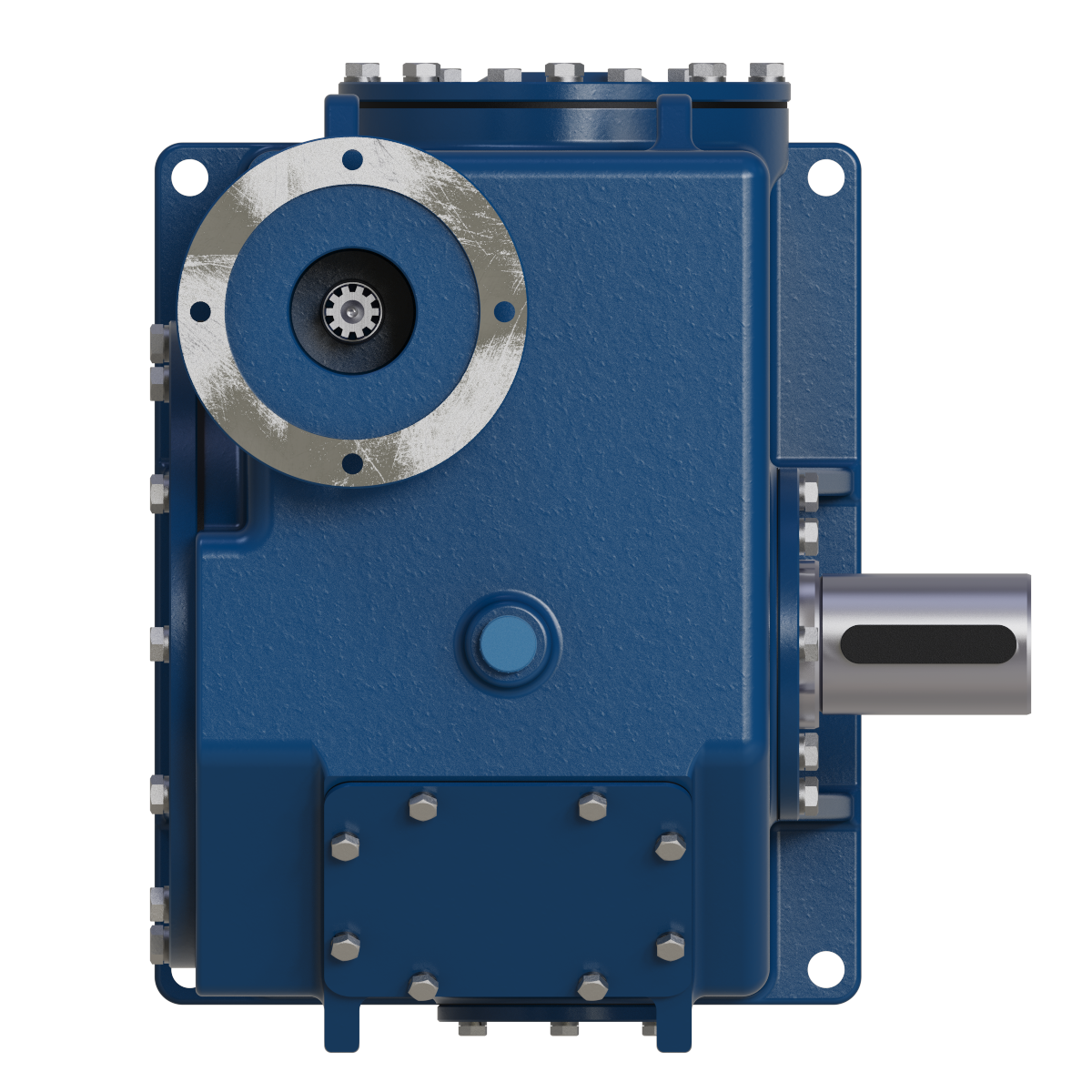

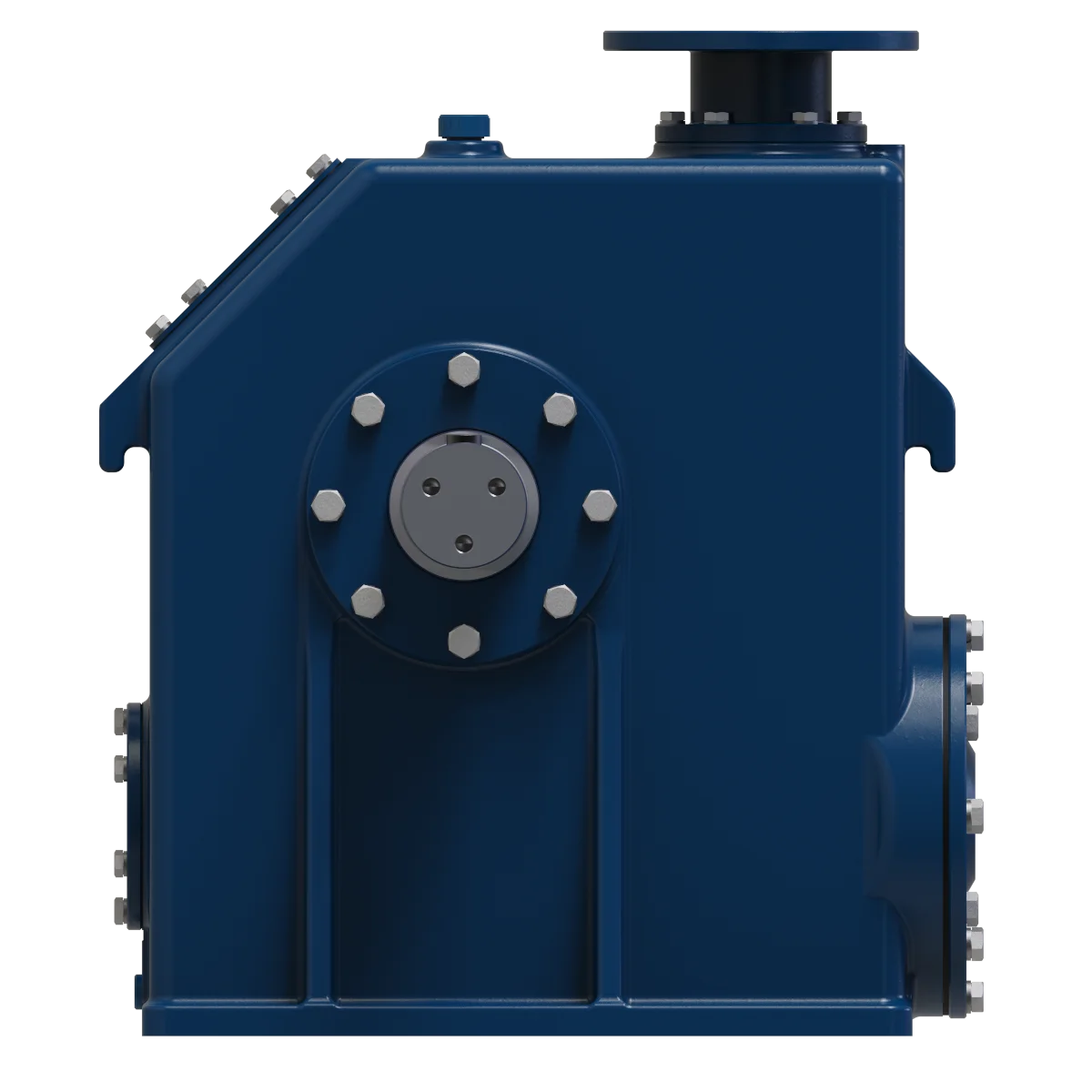

Двухступенчатый с скрещивающиеся расположением валов редуктор АП.7.132.53.00. Межосевое расстояние 132 мм, номинальный крутящий момент 6400 Н·м на тихоходном валу. Входит в серию АП.
Технические характеристики АП.7.132.53.00
| Параметр | Значение |
|---|---|
| Тип | Червячный двухступенчатый |
| Межосевое расстояние | 132 мм |
| Передаточные числа | 565.5 |
| Крутящий момент (тихоходный вал) | 6400 Н·м |
| Варианты сборки | 53, 56 (2 шт.) |
| Расположение осей | Скрещивающиеся |
| Исполнения входного вала | Зубчатая муфта |
| Исполнения выходного вала | Цилиндрический Шлицевой |
| Масса | 300 кг |
Варианты сборки АП.7.132.53.00
Редуктор АП.7.132.53.00 выпускается в 2 вариантах сборки с различным расположением входного и выходного валов: 53, 56.
Исполнения валов
Входные валы: Зубчатая муфта. Выходные валы: Цилиндрический Шлицевой.
Условное обозначение при заказе
Пример: АП-132-565.5-53 У1
- АП — тип редуктора
- 132 — межосевое расстояние, мм
- 565.5 — номинальное передаточное число
- 53 — вариант сборки
- КК — вариант исполнения валов (К — конический, Ц — цилиндрический, М — зубчатая муфта)
- У1 — климатическое исполнение и категория размещения
Присоединительные размеры входных и выходных валов:
