Редуктор МПО2М-18

Редукторы этой серии

  • Описание

  • Характеристики

  • Размеры

  • Вопрос-ответ

Назначение:

Мотор-редукторы МПО1М, МПО2М применяются в качестве привода для оборудования в химической, медицинской, микробиологической, пищевой и других отраслях промышленности. Предназначены как для аппаратов с перемешивающими устройствами, так и для машин общего применения.

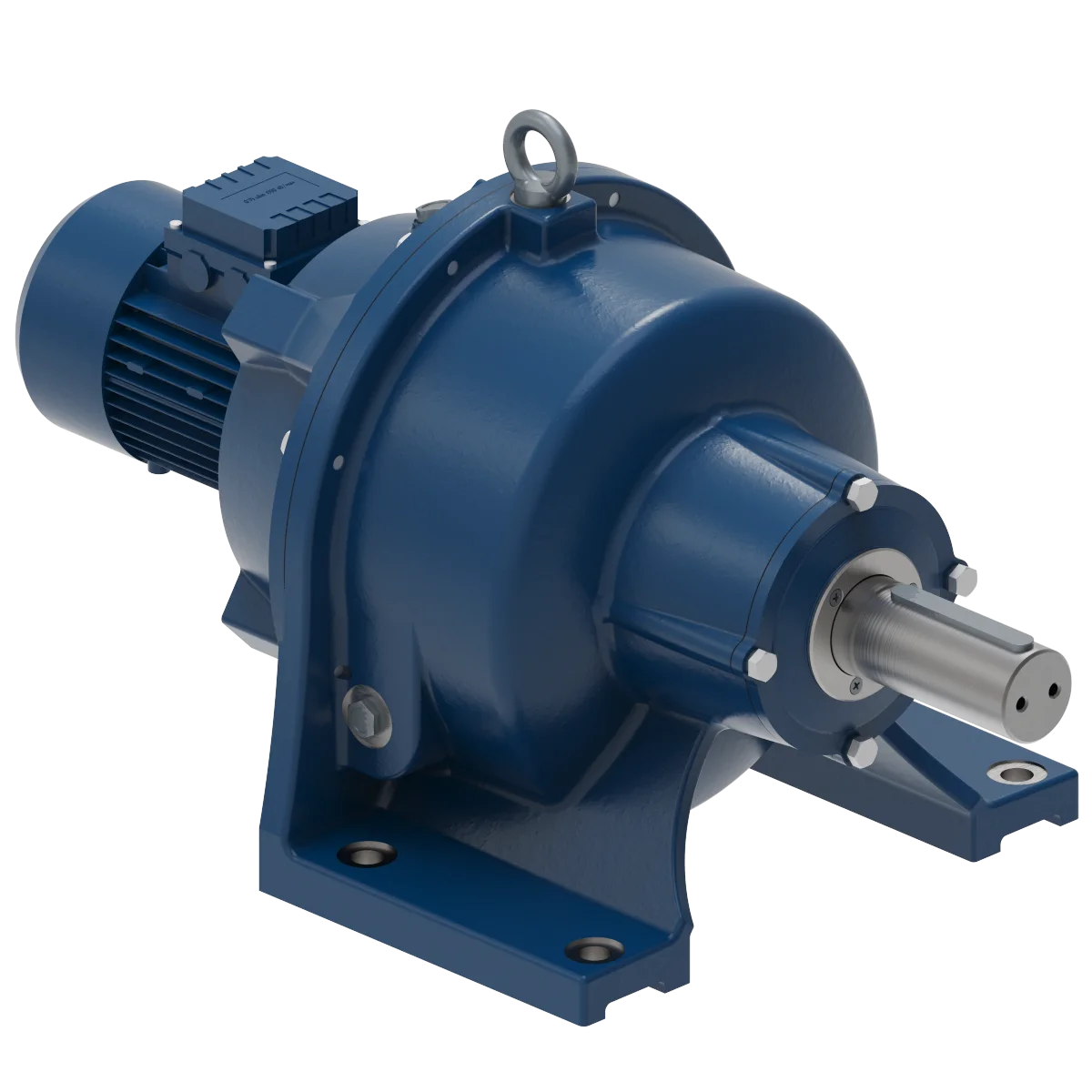

Мотор-редукторы планетарные зубчатые представляют собой блок асинхронного обдуваемого электродвигателя и планетарного редуктора.

Условия применения:

  • Режим работы продолжительный;
  • Вращение выходного вала в любую сторону;
  • Климатические исполнения У и Т по гост 15150;
  • Неагрессивная и взрывоопасная окружающая среда (для мотор-редукторов с взрывозащищенными электродвигателя-ми);
  • Температура окружающей среды от 40°С до +50°С;

Пример обозначения редуктора при заказе:

МПО2М – ВК – 32,1 – 11/45 – 4АМ132М4 – УЗ
МПО2М - тип мотор-редуктора
ВК - вертикальное исполнение с опорным фланцем, выходным валом вниз, с кольцевой канавкой на нём для закладного кольца
32,1 - передаточное отношение
11 – исполнение по двигателю
45 – частота вращения выходного вала, об/мин
4АМ132М4 – тип электродвигателя
УЗ – климатическое исполнение и категория размещения



В - вертикальное с опорным фланцем, выходным валом вниз;
ВК - вертикальное с опорным фланцем, выходным валом вниз, с кольцевой канавкой на нём для закладного кольца;
Ф - горизонтальное с опорным фланцем;
Щ - горизонтальное на опорных лапах;



Ф-1П - вертикальное, выходным валом в вниз, конец выходного вала выполнен в виде фланцевой полумуфты со встроенным зубчатым компенсатором;
Ф-1В - вертикальное, выходным валом в вниз, с цилиндрическим концом выходного вала;
Ф-2П - горизонтальное, с выходным валом в виде фланцевой полумуфты со встроенным зубчатым компенсатором;
Ф-2В - горизонтальное, с цилиндрическим концом выходного вала;

Технические характеристики МПО2М-18

Тип передачи редуктора

Планетарный

Количество ступеней передачи

Одноступенчатый

Расположение осей

Соосное

Передаточное отношение

23.1, 28.2, 66.5, 81.6, 208, 45.5

Крутящий момент Н*м 2350
Варианты сборки В, ВК, Щ, Ф
Масса, кг 400



Габаритные размеры редуктора

1310 570 600
