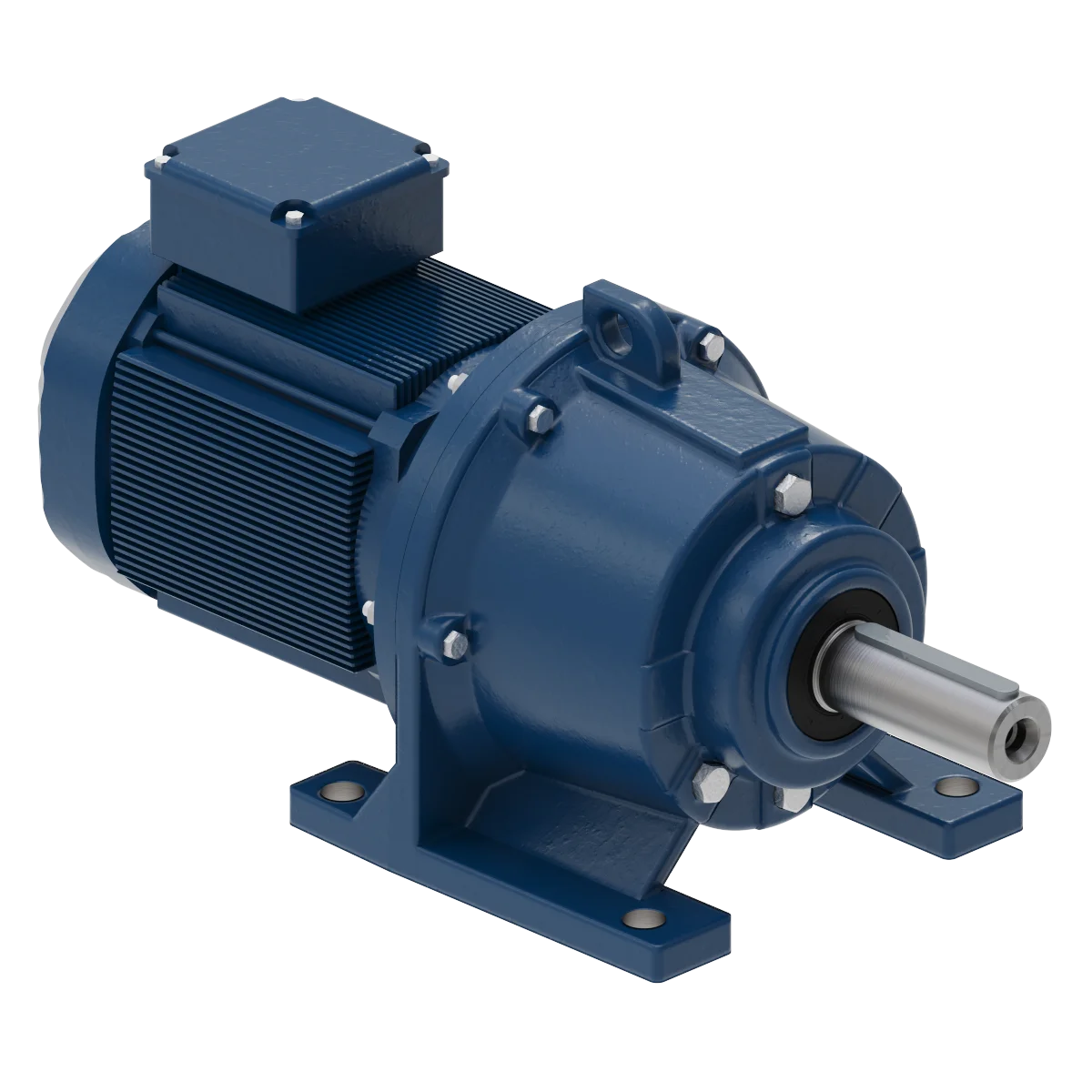

1МПз2-80 (3МП-80)

  • Описание

  • Размеры

  • Вопрос-ответ

    Назначение.
    Мотор-редукторы планетарные одно-, двух-, трехступенчатые типа 1МПЗ предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

    Условия применения редукторов:
    • режим работы – продолжительный, с продолжительностью работы 8-24 ч/сут;
    • нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
    • высота над уровнем моря – до 1000 м;
    • внешняя среда – неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/мЗ
    • климатическое исполнение У – умеренный климат, категория размещения 3 – эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С, или Т – тропический климат, категория размещения 2 – эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10°С
    до +45°С.

    Для комплектации мотор-редукторов применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А...СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).

    Пример обозначения редуктора при заказе:

    1МПЗ2 – 80 – 45 – 115 – 111 – УЗ

    МПО2М - тип мотор-редуктора
    80 - радиус расположения сателлитов, мм
    45 – частота вращения выходного вала, об/мин
    115 – допускаемый крутящий момент на выходном валу Н•м
    111 – конструктивное исполнение по способу монтажа
    УЗ – климатическое исполнение и категория размещения



  • Габаритные и присоединительные размеры

  • Монтажные исполнения


Нужно больше информации?

Напишите свой вопрос и наши менеджеры свяжутся с Вами в максимально короткое время.

Шаг 1 из 2

1МПз2-80 (3МП-80);

укажите передаточное отношение

i - передаточное отношение

Вал выходной

Цилиндрический
  • Цилиндрический

укажите монтажное исполнение

Монтажное положение

Шаг 2 из 2

Отправить заявку

1МПз2-80 (3МП-80);

Тип передачи

Планетарные
  • Количество передаточных ступеней

    Двухступенчатый
  • Расположение осей

    Соосное
  • Крутящий момент Н*м

    2272
  • Вал выходной

  • Передаточное отношение

  • Монтажное положение
