МПО2М-15

  • Описание

  • Размеры

  • Вопрос-ответ

    Назначение.


    Мотор-редукторы МПО1М, МПО2М применяются в качестве привода для оборудования в химической, медицинской, микробиологической, пищевой и других отраслях промышленности. Предназначены как для аппаратов с перемешивающими устройствами, так и для машин общего применения.

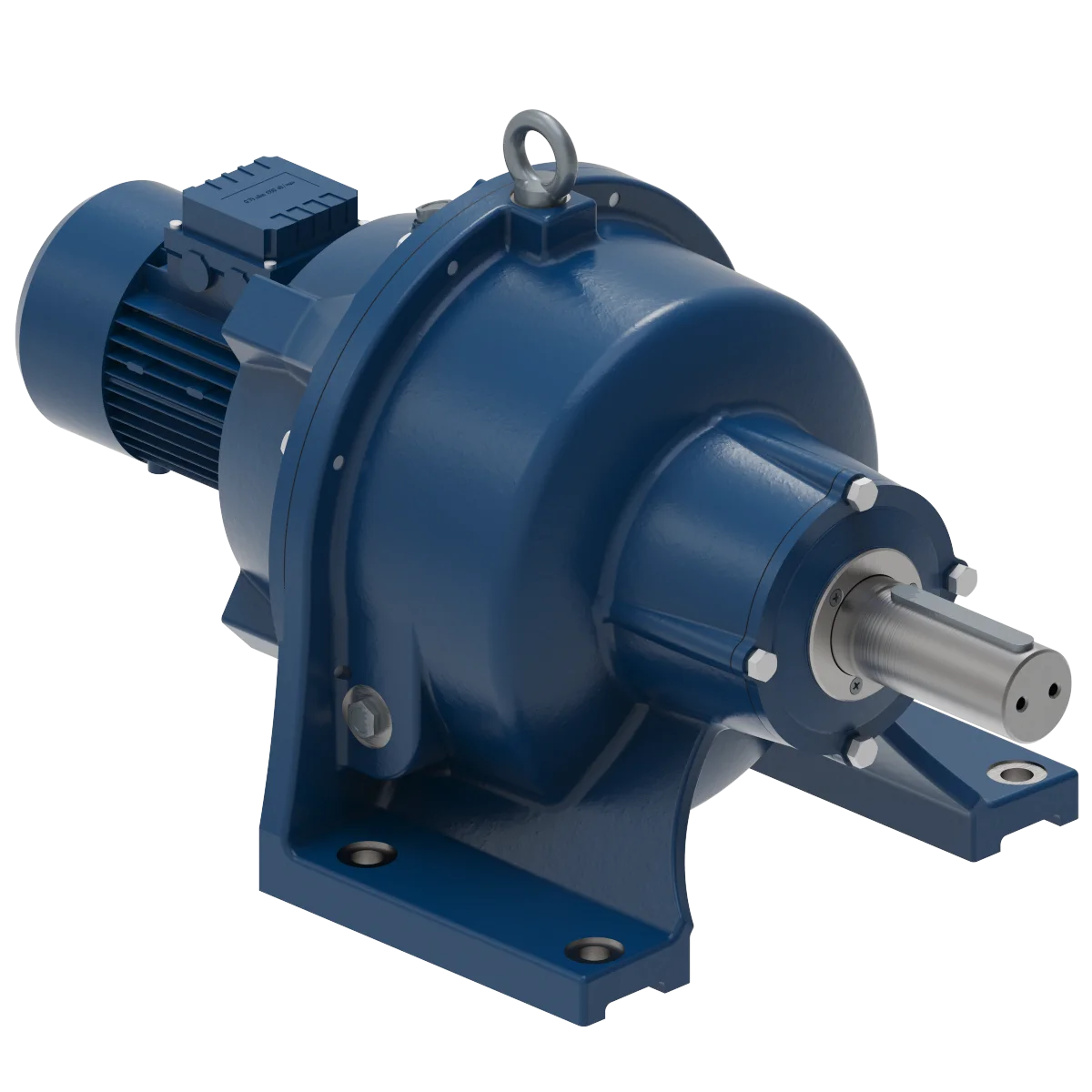

    Мотор-редукторы планетарные зубчатые представляют собой блок асинхронного обдуваемого электродвигателя и планетарного редуктора.


    Условия применения.


    • режим работы продолжительный;

    • вращение выходного вала в любую сторону;

    • климатические исполнения У и Т по гост 15150;

    • неагрессивная и взрывоопасная окружающая среда (для мотор-редукторов с взрывозащищенными электродвигателя-ми);

    • температура окружающей среды от 40°С до +50°С;

    Пример обозначения редуктора при заказе:


    МПО2М – ВК – 32,1 – 11/45 – 4АМ132М4 – УЗ


    МПО2М - тип мотор-редуктора


    ВК - вертикальное исполнение с опорным фланцем, выходным валом вниз, с кольцевой канавкой на нём для закладного кольца

    32,1 - передаточное отношение

    11 – исполнение по двигателю

    45 – частота вращения выходного вала, об/мин

    4АМ132М4 – тип электродвигателя

    УЗ – климатическое исполнение и категория размещения


    В - вертикальное с опорным фланцем, выходным валом вниз;

    ВК - вертикальное с опорным фланцем, выходным валом вниз, с кольцевой канавкой на нём для закладного кольца;

    Ф - горизонтальное с опорным фланцем;

    Щ - горизонтальное на опорных лапах;

    Ф-1П - вертикальное, выходным валом в вниз, конец выходного вала выполнен в виде фланцевой полумуфты со встроенным зубчатым компенсатором;

    Ф-1В - вертикальное, выходным валом в вниз, с цилиндрическим концом выходного вала;

    Ф-2П - горизонтальное, с выходным валом в виде фланцевой полумуфты со встроенным зубчатым компенсатором;

    Ф-2В - горизонтальное, с цилиндрическим концом выходного вала;


  • Габаритные и присоединительные размеры

  • Варианты сборки


Нужно больше информации?

Напишите свой вопрос и наши менеджеры свяжутся с Вами в максимально короткое время.

Шаг 1 из 2

МПО2М-15;

укажите передаточное отношение

i - передаточное отношение

укажите вариант сборки

Вариант сборки

Вал выходной

Цилиндрический
  • Цилиндрический

Шаг 2 из 2

Отправить заявку

МПО2М-15;

Тип передачи

Планетарные
  • Расположение осей

    Соосное
  • Количество передаточных ступеней

    Одноступенчатый
  • Передаточное отношение

  • Вариант сборки

  • Вал входной

  • Вал выходной
